各部の名称とはたらき
MR03LE
| 名 称 | はたらき | ||||
|---|---|---|---|---|---|

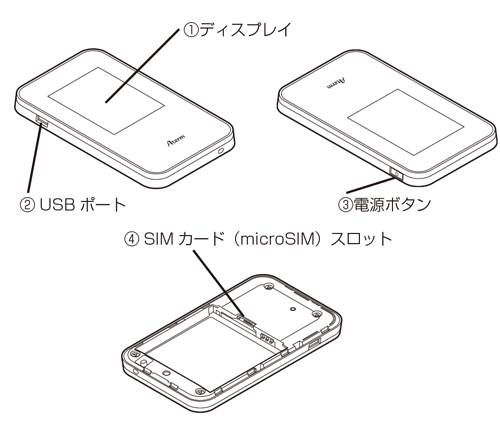

| ①ディスプレイ | 本商品の主要な設定ができます。 | ||||
| 本商品の状態や通知情報などが表示されます。 | |||||
| ②USBポート | 添付のUSBケーブルを接続するとき、またはクレードルに接続するときに使用します。 | ||||
| ③電源ボタン | 電源のON／OFFを行います。 | ||||
| 自動消灯状態からディスプレイを点灯表示させるときに使用します。 | |||||
| 休止状態やウェイティングから復帰するときに使用します。 | ④SIMカード（microSIM）スロット | SIMカード（microSIM）を挿入します。 | |||

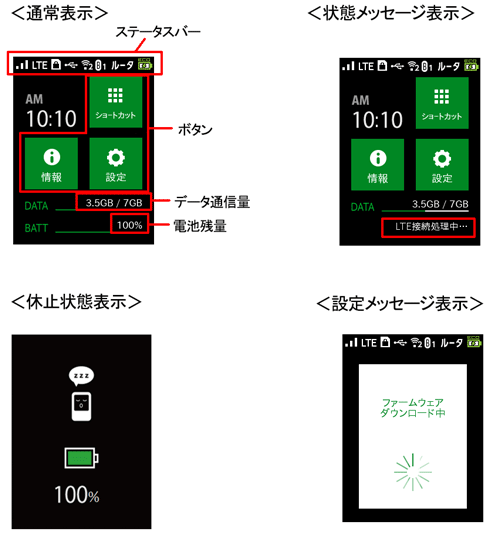

【ステータスバーのアイコン】
| 名 称 | 表示 | 状態 | 説 明 | ||
|---|---|---|---|---|---|
| ①電波受信レベル |  |
点灯 | LTE／公衆無線LANの信号の強度を3段階で表示 | ||
 |
点灯 | LTE／公衆無線LANでインターネット接続ができないとき | |||
| ②接続状態 |  |
点灯 | LTEでインターネットに接続しているとき | ||
| 点滅 | LTEでインターネットに接続処理中 | ||||
 |
点灯 | 公衆無線LANでインターネットに接続しているとき | |||
| 点滅 | 公衆無線LANでインターネットに接続処理中 | ||||
| ③SIMカード （microSIM）の状態 |
 |
点灯 | PINロック中/PUKロック中/PIN未承認状態 | ||
 |
点灯 | SIMカード（microSIM）未挿入状態 | |||
| ④有線接続の状態 |  |
点灯 | LAN側をUSBで接続しているとき | ||
 |
点灯 | LAN側を有線LANで接続しているとき | |||
| ⑤無線LANの状態 |  |
点灯 | LAN側無線LANがオンのとき（右下の数字は接続台数） | ||
| 消灯 | LAN側無線LANがオフのとき | ||||
| ⑥Bluetoothの状態 |  |
点灯 | Bluetoothがオンのとき（右下の数字は接続台数） | ||
| 消灯 | Bluetoothがオフのとき | ||||
| ⑦動作モード |  |
点灯 | ルータモードで動作中 | ||
 |
点灯 | ブリッジモードで動作中 | |||
| ⑧電池状態 |  |
点灯 | 電池残量を6段階で表示 | ||
 |
点灯 | 充電中 | |||
 |
点灯 | 電池状態を6段階で表示（ECOモード中） | |||
 |
点灯 | 充電中（ECOモード中） | |||
【ボタン】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| ⑨ショートカットボタン | ワンタッチで設定の切り替えができます。 | ||||
| ⑩設定ボタン | 各種項目の設定をします。 | ⑪情報ボタン | 装置の状態を確認します。 | ||
【データ通信量】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| ⑫データ通信量 | 現在のデータ通信量を表示します。（データ通信量（当月）/上限設定値） | ||||
【電池残量】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| ⑬電池残量 | 現在の電池残量を表示します。（表示メッセージがある場合はメッセージを表示します。） | ||||
【状態メッセージ表示】
| メッセージ | 表示条件 | ||||
|---|---|---|---|---|---|
| LTE接続処理中・・・ | 接続処理中のみ表示します。 | ||||
| 公衆無線LAN接続処理中・・・ | 接続処理中のみ表示します。 | ||||
| LTE接続エラー（XXX） | LTE接続時にエラーが発生した場合、エラー番号を表示します。(XXXはエラー番号) | ||||
| SIMが挿入されていません | SIMカード（microSIM）未挿入の場合に表示します。挿入されるまで表示します。 | ||||
| PIN認証が有効です | PIN認証が有効の場合に表示します。解除されるまで表示します。 | ||||
| 新ファームウェア公開中です | 新しいファームウェアが公開されると表示します。起動後、30秒間表示します。 | ||||
| APN設定を確認してください | LTEのAPN（接続先）設定内容が不一致の場合に表示します。設定内容を確認してください。 | ||||
| PINロック中です | PINコード入力を3回間違えると表示します。解除するまで表示します。 | ||||
| 充電してください | 電池残量が5％以下で表示します。 | ||||
| PUKロック中です | PUKコード入力を10回連続して間違えると表示します。PUKロックされると装着しているSIMはご利用になれません。 | ||||
| 高温のため充電できません | 電池温度が約60度以上になると表示します。 | ||||
| 装置温度が異常です | 装置温度が約75度以上になると表示します。 | ||||
クレードル

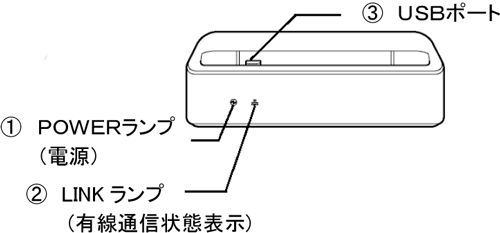

| ランプの種類 | 色 | つきかた | 状態 | ||
|---|---|---|---|---|---|
| ①POWERランプ | 緑 | 点灯 | ACアダプタで給電しているとき | ||
| － | 消灯 | ACアダプタで給電していないとき | |||
| ②LINKランプ | 緑 | 点灯 | ETHERNETポートのリンクが確立しているとき | ||
| 緑 | 点滅 | ETHERNETポートがデータ送受信しているとき | |||
| － | 消灯 | ETHERNETポートのリンクが確立していないとき | |||
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| ③USBポート | MR03LEを接続します。 | ||||
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| ①ETHERNETポート | ETHERNET ケーブルで、パソコンなどと接続します。 | ||||
| ②ACアダプタ接続ポート | MR03LE 本体に添付のAC アダプタを接続して給電するときに使用します。 | ||||
