本商品の使いかた

本商品をご利用の際に必要なSIMカード(microSIM)や充電池パックの取り付け/取り外しの方法について説明します。

●充電池カバーの取り外しかた
●SIMカード(microSIM)と充電池パックの取り付け/取り外し
●充電のしかた


● 充電池カバーの取り外しかた
本商品の充電池カバーを取り外す際は、下記の手順に従って取り外してください
1.

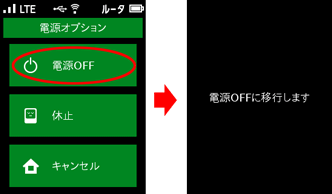

本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
<通常表示>
設定画面イメージ
設定画面イメージ
2.
本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。
3.

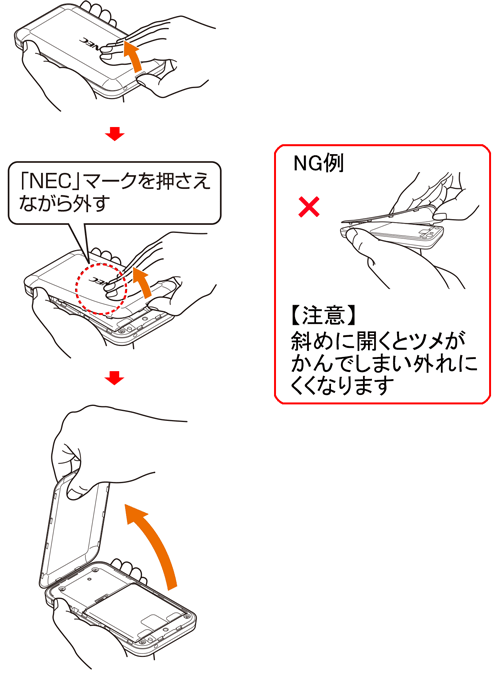

充電池カバーの切り欠き部に親指をかけて取り外します。
イラストのように「NEC」マークの辺りを軽く押さえながら取り外すと、取り外ししやすくなります。
※左右のツメを均等に取り外してください。 設定画面イメージ

◆注意◆

  • 充電池カバーを取り外す際、必要以上に力を入れないでください。充電池カバーが破損するなどして、けがや故障の原因となります。
● SIMカード(microSIM)と充電池パックの取り付け/取り外し

◆注意◆

  • 本商品の電源がONの状態では、絶対に取り付け/取り外しは行わないでください。
  • SIMカード(microSIM)を取り付けないと、LTEでのデータ通信などをご利用できません。
  • SIMカード(microSIM)をカチッと音がするまでしっかりと押し込んでください。確実にロックされる前に指を離すと、飛び出す可能性がありますのでご注意ください。
  • SIMカード(microSIM)を逆に挿入したり、SIMカード(microSIM)以外のカード(SDカードやnanoSIMなど)を挿入しないでください。故障する場合があります。
  • アダプタなどを利用した場合の動作は保証しておりません。
  • 取り外したSIMカード(microSIM)は紛失しないようにご注意ください。
  • 充電池パックは、工場出荷時では充電されていません、本商品に取り付けたあと充電してください。

SIMカード(microSIM)取り付け方法

※充電池パックの取り付け/取り外しについては、手順3、4と7、8を参照してください。
1.
本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
<通常表示>
設定画面イメージ
設定画面イメージ
2.
本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。
3.
充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、カバー中央の「NEC」マークを押さえながら外します。
※上記「充電池カバーの取り外しかた」を参照してください。
4.
充電池パックを取り出します。
「PULL」タブを指にはさみ、矢印方向へゆっくりと持ち上げます。

電池パック取り付け時に電池カバーにはさみ込まないよう、「PULL」タブは戻しておいてください。

設定画面イメージ
5.

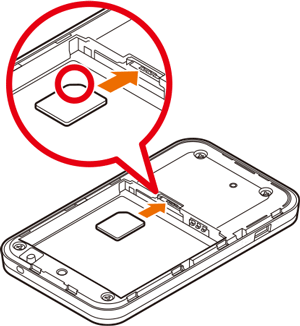

SIM カード(microSIM)のIC(金色)部分を下にして、SIM カード(microSIM)をカチッと音がするまで挿入します。
SIM カード(microSIM)の取り付け/取り外しのときは、IC部分に触れたり、傷つけたりしないようにご注意ください。
設定画面イメージ
6.
SIM カード(microSIM)が奥まで挿入されていることを確認します。
7.

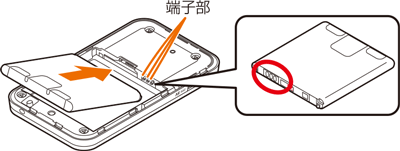

充電池パックを奥までスライドさせて押し込みます。
本商品と充電池パックの端子部を合わせてください。
設定画面イメージ
8.

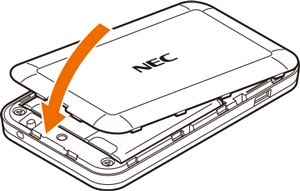

充電池カバーを取り付けます。
つめがカチッとなるまで押し込んでください。

※ 電源ボタンを上部にした際に、NECロゴが正面になるよう装着してください。

設定画面イメージ

SIMカード(microSIM)取り外し方法

1.
本商品の電源が入っているときは、通常表示に戻してから電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]をタップして電源をOFFにします。
<通常表示>
設定画面イメージ
電源off
2.
本商品とACアダプタ/USBケーブル/クレードルが接続されているときは、取り外します。



3.
充電池カバーを取り外します。
充電池カバーの切り欠き部に指をかけ、カバー中央の「NEC」マークを押さえながら外します。
※上記「充電池カバーの取り外しかた」を参照してください。
4.
充電池パックを取り出します。
「PULL」タブを指にはさみ、矢印方向へゆっくりと持ち上げます。

電池パック取り付け時に電池カバーにはさみ込まないよう、「PULL」タブは戻しておいてください。

充電池パック
5.
SIM カード(microSIM)をカチッと音がするまで押し込み、ゆっくり戻します。
SIM カード(microSIM)が少し出てきます。
6.

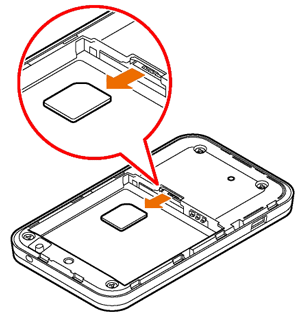

少し出てきたSIM カード(microSIM)を矢印の方向へ取り出します。
設定画面イメージ
7.
充電池パックを奥までスライドさせて押し込みます。
本商品と充電池パックの端子部を合わせてください。
充電池パック
8.
充電池カバーを取り付けます。
つめがカチッとなるまで押し込んでください。

※ 電源ボタンを上部にした際に、NECロゴが正面になるよう装着してください。

充電池カバー
● 充電のしかた
本商品を充電するときは添付のACアダプタで充電できます。 また、専用のクレードルにACアダプタを接続し、クレードルに本商品をセットして充電できます。

◆注意◆

  • 充電池パックを取り付けていないと、ACアダプタを接続してもご利用できません。
  • ACアダプタは、必ず本商品に添付のものをお使いください。また本商品に添付のACアダプタは他の製品に使用しないでください。
  • 充電中は、充電池パックを取り外さないでください。故障の原因となります。
  • 本商品の充電は、電源OFFおよび休止状態中に行ってください。
  • 本商品を動作させながら充電したり、本体もしくは電池の温度が高い場合、電池保護のため充電を停止することがあります。
  • 充電は、USBケーブル経由で、パソコンのUSBポートからの充電も可能です。 なお、USBポートからの充電は、ACアダプタを使用した場合よりも充電時間が長くなります。
  • 低温または高温の環境では、本体の保護のため充電が中止されます。充電は0℃~35℃の環境で行ってください。

■ 本体にACアダプタで充電する場合

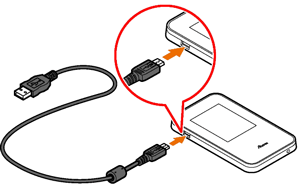

1.
本商品のUSBポートに、ACアダプタのmicroUSBコネクタを接続します。

microUSBコネクタはUSBマークのついている面が上になるように本商品に接続してください。

設定画面イメージ
2.

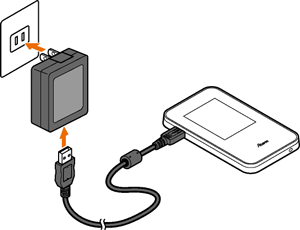

USBケーブルのもう一方のコネクタをACアダプタに接続して、ACアダプタの電源プラグをコンセントに接続します。

※USBコネクタはUSBマークのついている面が下になるように、ACアダプタに接続してください。

設定画面イメージ
3.
充電が開始されます。

■ クレードルに接続して充電する場合

1.

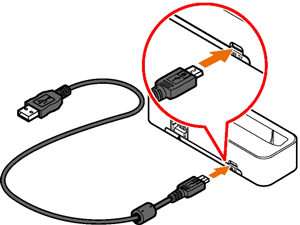

クレードルのACアダプタ接続ポートにACアダプタのmicroUSBコネクタを接続します。

※microUSBコネクタはUSBマークのついている面が上になるように本商品に接続してください。

設定画面イメージ
2.

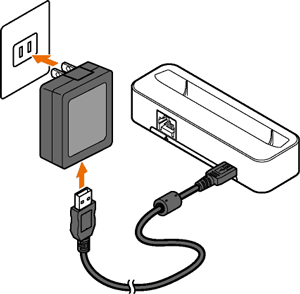

USBケーブルのもう一方のコネクタをACアダプタに接続して、ACアダプタの電源プラグをコンセントに接続します。

※USBコネクタはUSBマークのついている面が下になるように、ACアダプタに接続してください。

設定画面イメージ
3.

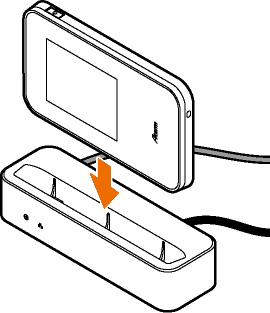

クレードルに本商品をセットします。
クレードル側のポートと本商品側のポートを合わせ、奥まで確実にセットしてください。設定画面イメージ

◆補足◆

  • クレードルの左側のランプは、給電を表すもので、ACアダプタとコンセントを接続すると点灯します。充電状態のランプではありません。
  • 充電中は、本商品のディスプレイに雷マークの入った電池マークアイコンイメージが表示されます。
4.
充電が開始されます。
