各部の名称とはたらき
MR10LN

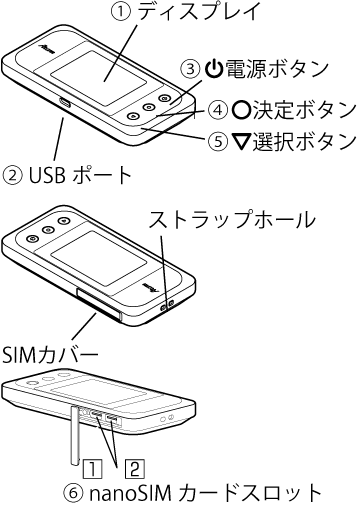

● MR10LN本体
| 名 称 | はたらき | ||||
|---|---|---|---|---|---|
| ①ディスプレイ （※1） | 本商品の状態や通知情報などが表示されます。 また、本商品の情報を確認したり主要な設定を行うことができます。 |
||||
| ②USBポート | 添付のUSBケーブルを接続するときに使用します。 | ||||
| ③電源ボタン | 電源のON/OFFを行います。 | ||||
| ディスプレイを消灯／点灯するときに使用します。 | |||||
| 休止状態に移行したり、復帰するときに使用します。 | |||||
| ④決定ボタン | ディスプレイのメニューや項目を確定すると きに使用します。 | ||||
| ⑤選択ボタン | ディスプレイのメニューや項目をカーソル移動して選択するときに使用します。 | ||||
| ⑥nanoSIMカードスロット | nanoSIMカードを挿入します。 | ||||
（※1） 本商品の操作が一定時間（約30秒）なかったときは、ディスプレイが消灯します。再度ディスプレイを表示させるには、電源ボタンを短押ししてください。（消灯しないように設定することはできません）

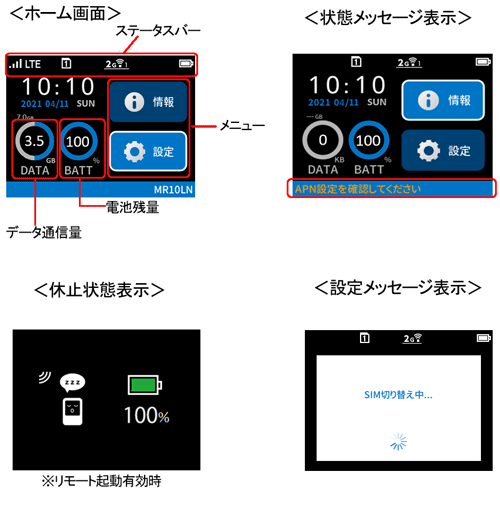

● ディスプレイ
【おもなステータスアイコン】
| 名 称 | 表示 | 状態 | 説 明 | ||
|---|---|---|---|---|---|
| 電波受信レベル |  |
点灯 | LTE/3Gの信号の強度を4段階で表示 | ||
 |
点灯 | LTE/3Gが圏外のとき | |||
 |
消灯 | LTE/3G機能がオフ（※1）のとき |
|||
| 接続状態 |  |
点灯 | LTEでインターネットに接続しているとき | 通信時は 送信時 （緑色）  受信時 （赤色） 表示 | |
| 点滅 | LTEでインターネットに接続処理中 | ||||
 |
点灯 | 3Gでインターネットに接続しているとき | |||
| 点滅 | 3Gでインターネットに接続処理中 | ||||
|
消灯 | LTE/3G機能がオフ（※1）のとき |
nanoSIMカードの状態 |  （※3） |
点灯 | PINロック中/PUKロック中/PIN未承認状態 （数字はnanoSIMスロット番号） |
 （※3） |
点灯 | nanoSIMカード未挿入または未認識状態 （数字はnanoSIMカードスロット番号） |
|||
|
点灯 | nanoSIMカードを認識 （数字はnanoSIMカードスロット番号） |
|||
 （※2） |
点灯 | 国際ローミング状態 （数字はnanoSIMカードスロット番号） |
|||
| 有線接続の状態 （※4） |  |
点灯 | LAN側をUSBで接続しているとき | ||
| Wi-Fiの状態 |  |
点灯 | 2.4GHz帯で動作中のとき （右下の数字は接続台数） |
||
 |
点灯 | 5GHz帯（屋外）で動作中のとき （右下の数字は接続台数） |
|||
| 点滅 | 利用チャネル確認中（DFSチェック中） | ||||
 |
点灯 | 5GHz帯（屋内）で動作中のとき （右下の数字は接続台数） |
|||
|
消灯 | Wi-Fi機能がオフのとき |
|||
| 電池状態 |  |
点灯 | 電池残量を6段階で表示 | ||
 |
点灯 | 充電中 | |||
（※1） ユーザ設定やデータ通信量管理機能などで通信機能が停止されているとき
（※2） 国際ローミング使用時のみ
（※3） 自動SIM 切替が動作中のときは、青色点灯 （表示例：
）
（※4） クイック設定Web の「USB テザリング機能」で「使用する」のチェックが外れている場合は表示されません。
【メニュー】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| 設定 | 各種項目の設定をします。 | ||||
| 情報 | 装置の状態を確認します。 | ||||
【データ通信量】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| データ通信量 | 現在のデータ通信量を表示します。（データ通信量の累積値/上限設定値） | ||||
【電池残量】
| 名 称 | 説明 | ||||
|---|---|---|---|---|---|
| 電池残量 | 現在の電池残量を表示します。 | ||||
【状態メッセージ表示】
| メッセージ | 説明 | ||||
|---|---|---|---|---|---|
| LTE接続処理中・・・ | 接続処理中のみ表示します。 | ||||
| 3G接続処理中・・・ | 接続処理中のみ表示します。 | ||||
| LTE接続エラー | LTE接続時にエラーが発生した場合に表示します。 | ||||
| 3G接続エラー | 3G接続時にエラーが発生した場合に表示します。 | ||||
| SIMを認識していません | nanoSIMカード未挿入の場合に表示します。挿入されるまで表示します。SIMが挿入されていても、認識していないときは、このメッセージが表示されます。 |
||||
| 新ファームウェア公開中です | 新しいファームウェアが公開されると表示します。 ファームウエアを更新してください。詳しくは、「ファームウェアをバージョンアップする」を参照してください。 |
||||
| APNリストを更新できます | 新しいAPNリストが公開されると表示します。最新のAPNリストに更新してください。詳しくは、「APNリストを更新する」を参照してください。 | ||||
| APN設定を確認してください | LTE/3GのAPN（接続先）設定内容が間違っている場合に表示します。APN設定内容を確認してください。 APN（接続先）など接続に必要な設定を再確認してください。それでも表示されるときは、LTE/3G回線の状態が良くない場合があります。ご契約の通信事業者へお問い合わせください。 |
||||
| PIN認証が有効です | PIN認証が有効の場合に表示します。解除されるまで表示します。PINコードを入力して解除してください。詳しくはこちら。 | ||||
| PINロック中です | PINコード入力を3回間違えると表示します。解除するまで表示します。 PINロックを解除してください。 |
||||
| PUKロック中です | PUKコード入力を10回間違えると表示します。PUKロックされると装着しているSIMはご利用になれません。 ご契約の通信事業者にお問い合わせください。 |
||||
| データ通信量が超過しました | データ通信管理機能で設定した場合、データ通信量が設定した上限値を超過したときに表示します。 データ通信管理機能の設定値を変更するか、データ通信量をリセットしてください。 |
||||
| 通信量超過により通信停止中 | データ通信管理機能で設定した場合、データ通信量が超過して通信を停止しているとき表示します。 |
||||
| 充電してください | 電池残量が5％以下で表示します。 充電してください。 |
||||
| 高温のため充電できません | 装置の表面温度が約58度以上になると表示します。 しばらく経ってから充電してください。 |
||||
