各部の名称とはたらき

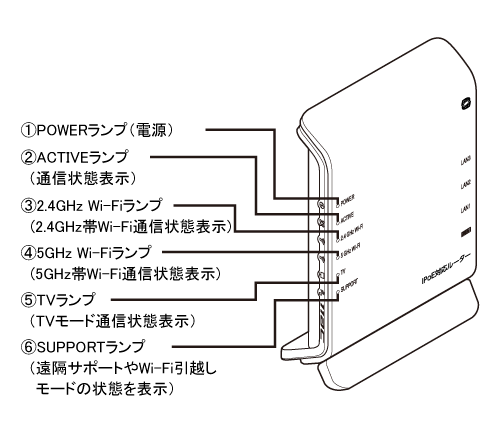

IPoE対応ルーター 01 ＜側面（表）図＞
- ※ 本機器の電源を入れると、いったん側面（表）のすべてのランプが緑点灯します。
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| WPSでWi-Fi設定をしているとき | ||
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートのWi-Fi設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| 赤（点灯） | らくらく無線スタートに失敗したとき | |
| WPSでWi-Fi設定に失敗したとき | ||
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定に失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※2） | ||
|
②ACTIVEランプ |
緑（点灯） | インターネット接続設定が完了しているとき |
| 緑 （速い点滅） |
インターネット接続するための設定を自動取得しているとき | |
| 赤 （点滅） | インターネット接続するための設定の自動取得に失敗したとき | |
| 消灯 | インターネット接続ができないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
③2.4GHz Wi-Fiランプ |
緑（点灯） | 2.4GHz帯で通信可能なとき |
| 緑 （速い点滅） |
2.4GHz帯でデータ送受信しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
④5GHz Wi-Fiランプ |
緑（点灯） | 5GHz帯で通信可能なとき |
| 緑 （速い点滅） |
5GHz帯でデータ送受信しているとき | |
| 赤（点滅） | 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑤TVランプ |
緑（点灯） | TVモードを「使用する」に設定しているとき（※3） |
| 5GHz帯で無線クライアントモードの拡張モードに対応した子機とリンクが確立しているとき | ||
| 赤（点滅） | 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | 本機器がTVモードになっていないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑥SUPPORTランプ |
緑（点滅） | Wi-Fi引越しモード時 |
| 橙(点滅) | 遠隔サポート動作時 | |
| 消灯 | 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 状態表示ランプ点灯設定によって消灯しているランプは、らくらくスタートボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
（※3） クイック設定Webの「Wi-Fi（無線LAN）設定」－「Wi-Fi詳細設定（2.4GHz）」または「Wi-Fi詳細設定（5GHz）」の「TVモード」にて設定します。

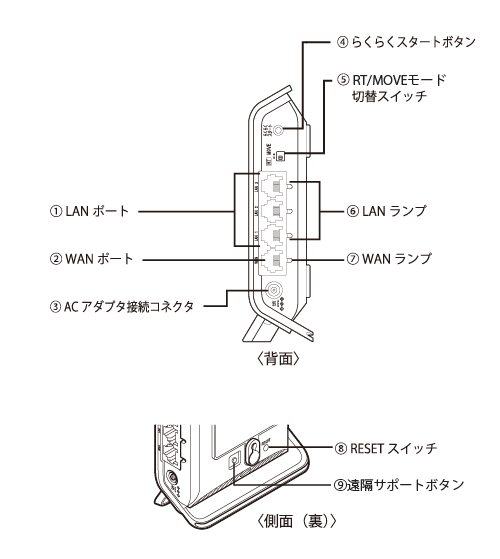

IPoE対応ルーター 01 ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
LANケーブルを使用して、パソコンまたはゲーム機などと接続するためのポートです。LANケーブルは、ストレートケーブルのカテゴリ5e以上のものをご使用ください。 ※UTPケーブル推奨 |
|
②WANポート |
添付のLANケーブルを使用して、回線終端装置などと接続するためのポートです。 | |
③ACアダプタ接続コネクタ |
IPoE対応ルーター 01用ACアダプタを接続します。 | |
④らくらくスタートボタン |
WPSでWi-Fi設定するときに使用します。 | |
| らくらく無線スタートでWi-Fi設定するときに使用します。 | ||
⑤RT/MOVEモード切替スイッチ |
通常動作モードおよびWi-Fi引越しモードを切り替えるときに使用します。 | |
⑥LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートでデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑦WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートでデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑧RESETスイッチ |
初期化するときに使用します。 | |
⑨遠隔サポートボタン |
サポートセンターのオペレータによる遠隔サポートを受ける場合に使用します。 ※遠隔サポートをご利用いただけるお客様は「遠隔サポートの使いかた」のご案内が同梱されています。 |
|
