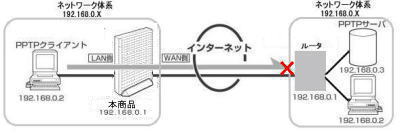

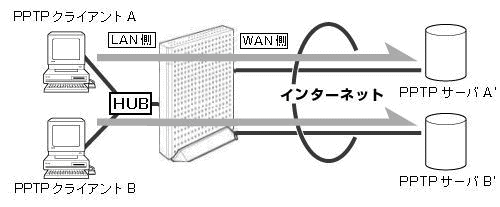

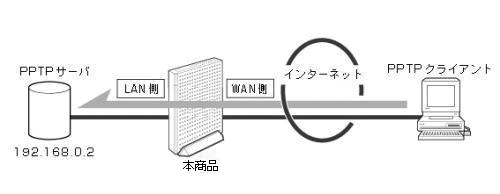

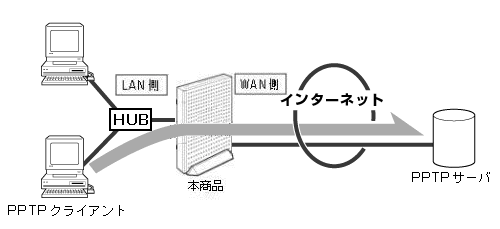

PPTP(Point to Point Tunneling Protocol)による仮想プライベートネットワーク(VPN : Virtual Private Network)接続を使用することにより、インターネットを経由して下記のようなアクセスが可能です。 　・LAN側のPPTPクライアントからWAN側のPPTPサーバへのアクセス 　・WAN側のPPTPクライアントからLAN側のPPTPサーバへのアクセス また、IPsec(IP Security)によるVPN接続を使用することにより、インターネットを経由して下記のようなアクセスが可能です。 　・LAN側のIPsecクライアントからWAN側のIPsecサーバへのアクセス 　・WAN側のIPsecクライアントからLAN側のIPsecサーバへのアクセス 例えば、＜利用例1＞では、自宅からインターネット経由で会社の ネットワークにアクセスすることができます。 ＜利用例3＞のように、自分のネットワークに外部のパソコンからアクセスさせることもできます。 また、PPTP は、TCP/IPベースのデータネットワーク上にVPNを作成することによって、 リモートコンピュータからプライベートサーバへのセキュリティで保護された データ転送を可能にします。 ＜ご注意＞　−本商品にて「VPNパススルー通信」を行う場合− 1つのIPsecサーバに対して、複数セッションの通信提供はできません。 本商品内のローカルネットワークにIPsecサーバを構築する場合は、ポートマッピング設定を併用する必要があります。 IKE(Internet Key Exchange)を使ったIPsecパススルー通信を行う場合には、ポートマッピング設定を併用する必要があります。 ポートマッピング設定を必要とする通信には、同時に複数台の端末を指定することはできません。 ここでは、ネットワーク上でのPPTPの利用例を示します。 なお、IPsecの場合でも、PPTPと同じような構成で利用できます。 ＜利用例1＞ 本商品に接続したPPTPクライアントからPPTPサーバに接続する ＜利用例2＞ 本商品に接続したPPTPクライアントからそれぞれ別のPPTPサーバに接続する ＜利用例3＞ 本商品に接続したPPTPサーバに接続する Windows(R) Me/98 のパソコンは、 PPTPサーバ/IPsecサーバにすることはできません。 本商品に接続できるPPTPサーバ/IPsecサーバは1台のみです。 お使いのOSがPPTPサーバとして利用できるかどうか、およびPPTPサーバの設定方法の詳細は、OSの サポート窓口でご確認ください。 　 ＜お知らせ＞ Macintosh の場合は、PPTP通信ソフトウェアがサードパーティとして 提供されています。 PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、それぞれのメーカーに お問い合わせください。 「PPTPクライアント側をWindows(R) Me/98 でお使いの場合は、 クライアント側とサーバ側のネットワーク体系が同じ(例サーバ側/クライアント側 共に192.168.0.X)環境では、動作の保証ができません」 　 設定方法 ＜利用例1,2＞の場合と＜利用例3＞ の場合では、設定方法が異なります。 WAN側のPPTPサーバへアクセスする場合のLAN側のPPTPクライアントの設定 (＜利用例1,2＞の場合) ＜利用例1,2＞の場合、本商品に設定する必要はありません。 下記に＜利用例1＞の場合で、パソコンへの設定の一例を説明します。 なお、これらパソコンに関することは、それぞれのメーカーへお問い合わせください。 ・ Windows(R) XP が、PPTPクライアントの場合 ・ Windows(R) 2000 Professionalが、PPTPクライアントの場合 ・ Windows(R) Me が、PPTPクライアントの場合 ・ Windows(R) 98 が、PPTPクライアントの場合 　 WAN側のPPTPクライアントからのアクセスをLAN側のPPTPサーバで受ける場合の設定 (＜利用例3＞の場合) LAN側のPPTPサーバへWAN側のPPTPクライアントからアクセスする場合は、 本商品へポートマッピングの設定が必要です。 LAN側に設置するPPTPサーバをポートマッピング機能で、WAN側からアクセス可能に します。 下記に設定手順を示します。 ●「クイック設定Web」● 1. 「詳細設定」のプルダウンメニュー 「ポートマッピング設定」で設定する 2. 「NATエントリ編集」画面でエントリ番号を選択する 3. 変換対象ポートに「1723」を入力する 4. 変換対象プロトコルから「TCP」を選択する 5. 宛先アドレスにPPTPサーバのIPアドレスまたはMACアドレスを入力する ＜利用例3＞のようにPPTPサーバのIPアドレスが[192.168.0.2]の場合は、 [192.168.0.2]を入力します。 6. [編集]をクリックする 7. 「NATエントリ」画面で[最新状態に更新]をクリックする 登録した内容が表示されます。 8. 使用するエントリ番号をチェックする 9. [適用]をクリックする 10. [登録]をクリックし、本商品を再起動する
