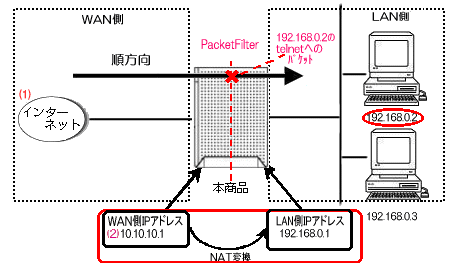

宛のパケットは通したくない場合
| 1. | 本商品の「クイック設定Web」を開く。 |
| 2. | [詳細設定]-[ポートマッピング設定]をクリックする。 |

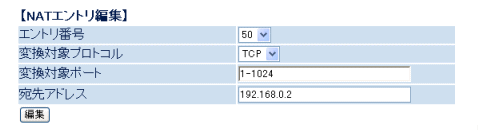

| 3. | 編集する接続先のプルダウンメニューで接続先を選択し、以下のように設定を行う。 |
 |
|
※変換対象ポートは設定したいポートを入力してください。 入力形式はパケットフィルタ設定の送信元ポート/宛先ポートと同様です。 画面での変換対象ﾎﾟｰﾄの設定は範囲指定での設定になります。 |
|
| 4. | [編集]をクリックする。 |
| 5. | [最新状態に更新]をクリックする |
| 6. | 編集したNATエントリの「エントリ番号(50)」のエントリ番号をチェックする |
| 7. | [適用]をクリックする |
| 8. | [詳細設定]-[パケットフィルタ設定]を開く。 |

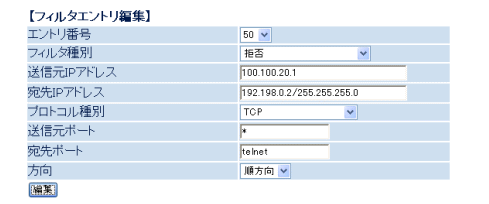

| 9. | 編集する接続先のプルダウンメニューで接続先を選択し、以下のように設定を行う。 |
 |
|
※送信元ポート、宛先ポートにはパケットを拒否したいポート番号/サービス名を入力してください。 画面での宛先ポートの設定はニーモニックでの設定になります。 ※送信元IPアドレス(100.100.20.1)は、インターネット側端末 のグローバルIPアドレス |
|
| 10. | [編集]をクリックする。 |
| 11. | [最新状態に更新]をクリックする。 |
| 12. | 編集したフィルタエントリ番号のチェックボックス(WAN側)をチェックする |
| 13. | [適用]をクリックする |
| 14. | [登録]をクリックし、本商品を再起動する |

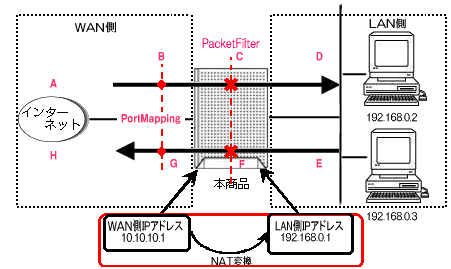

<ポートマッピングとパケットフィルタの設定適用順>
- ポートマッピングとパケットフィルタを組み合わせた設定の場合、下記のようにパケットが処理されます。
 ※矢印はパケットの流れ |
 |
- WAN側からLAN側に流れてくるパケット(A→B→C→D)
「A.ポートマッピング→B.パケットフィルタ」の順番に処理を行います。
- LAN側からWAN側に流れてくるパケット(E→F→G→H)
「A.パケットフィルタ→B.ポートマッピング」の順番に処理を行います。
