通常のPPPoEマルチセッションの設定以外に、「ポートマッピング設定」と、
「静的ルーティング設定(送信元アドレス指定)」を使用することで、サーバを
公開することができます。
下記でその方法について説明します。
以下の全ての宛先アドレス（192.168.0.2）や送信元IPアドレス（200.200.22.0）等は例です。
|
| |

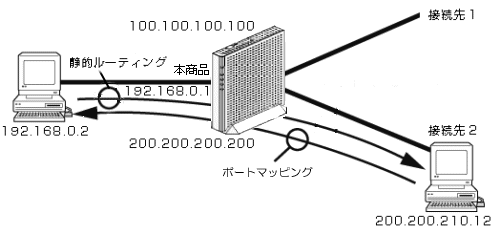

＜1箇所の接続先に対してサーバを公開する場合＞
|
下記の設定を行うことによって、サーバを公開することができます。
| ・ |
「ポートマッピング設定」 |
| ・ |
「静的ルーティング設定」(送信元アドレス指定) |
|
【設定例：LAN側のWebサーバを[接続先2]に公開する場合】
|
| ・「ポートマッピング設定」 |
| 編集する接続先 | [接続先2] |
| 変換対象プロトコル | TCP |
| 変換対象ポート | 80(もしくはwww) |
| 宛先アドレス |
192.168.0.2(LAN側のWebサーバのIPアドレス) |
|
| |
|
・「静的ルーティング設定」 |
| 指定方法 | 送信元アドレス指定 |
| 送信元IPアドレス |
192.168.0.2(LAN側のWebサーバのIPアドレス) |
| インタフェース | WAN側 |
| 送信先 | 接続先2 |
|
| |
上記のような設定を行った場合には、[接続先2](WAN側)と本商品内のWebサーバ(LAN側、IPアドレスは'192.168.0.2')は、直接通信することができます。
ただし、このWebサーバ(LAN側、IPアドレスは'192.168.0.2')からは、
[接続先2]宛ての通信しかできません。 |
| |

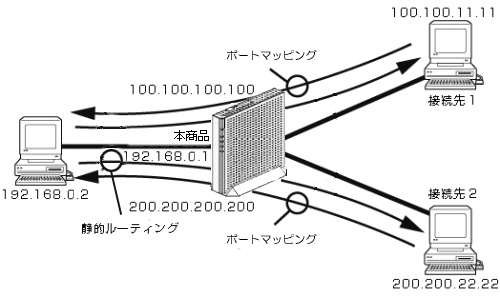

＜2箇所以上の接続先に対してサーバを公開する場合＞
|
下記の設定を行うことによって、サーバを公開することができます。
| ・ |
「ポートマッピング設定」 |
| ・ |
「静的ルーティング設定」(宛先IPアドレス指定) |
|
【設定例：LAN側のWebサーバを[接続先1]と[接続先2]に公開する場合】
|
|
・「接続先の選択設定」 |
| 接続可 | [接続先1]、[接続先2] |
| 優先接続 | [接続先1]
| |
| |
| ・「ポートマッピング設定」 |
| 編集する接続先 |
[接続先1] | [接続先2] |
| 変換対象プロトコル |
TCP | TCP |
| 変換対象ポート |
80(もしくはwww) | 80(もしくはwww) |
| 宛先アドレス |
192.168.0.2
(LAN側のWebサーバのIPアドレス) |
192.168.0.2
(LAN側のWebサーバのIPアドレス) |
|
| |
|
・「静的ルーティング設定」 |
| 指定方法 |
宛先IPアドレス指定 |
| 宛先IPアドレス指定 | 200.200.22.0 |
| ネットマスク | 255.255.255.0 |
| インタフェース | WAN側 |
| 送信先 | 接続先2 |
|
| |
上記のような設定を行った場合には、'200.200.22.0/24'のネットワークに
属する端末からは、本商品内のWebサーバ(LAN側、IPアドレスは'192.168.0.2')と
直接通信することが可能です。
しかし、'200.200.22.0/24'のネットワーク以外のネットワークに属する
端末とは直接は、通信できません。 |
| |
＜お知らせ＞ −制限事項−
- LAN側からの送信時に「静的ルーティング設定」でエントリされているものと
一致しない場合は、「優先接続」に指定されている接続先以外とは、
通信できません。
また、「静的ルーティング設定」でエントリを指定していない場合は、
「優先接続」に指定されている接続先と通信します。
- DMZポートにサーバを公開する場合も、「静的ルーティング設定」で
パケット送信先を設定することによって、2箇所以上の接続先にサーバを
公開することができます。
|
|
| |
|
