- 各部の名称とはたらき
各部の名称とはたらき
表面
| 名 称 | 説 明 |
|---|---|
①人感センサ |
人が通ったときなど検知範囲内で動きがあったことを検知します。 ※ 操作ボタンではありません。触れないでください。 |
②照明ランプ |
人感センサで動きを検知すると、一定時間点灯します。 「白色」または「電球色」にて点灯します。 ※ 工場出荷状態は「白色」です。クイック設定Webで変更できます。 |
側面
- ※ 本商品の電源を入れると、いったん側面のすべてのランプが緑点灯します。
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定をしているとき | |
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| 赤（速い点滅） | WPSでWi-Fi設定が失敗したとき | |
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※4） | ||
②LINKランプ |
緑（点灯） | 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき |
| 橙（点灯） | 親機とのリンクが5GHz帯のWi-Fiで確立しているとき | |
| 消灯 | 親機とのリンクが確立していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
③2.4GHzランプ |
緑（点灯） | 親機との2.4GHz帯の電波強度が「強」で、通信可能なとき |
| 緑（速い点滅） | 親機との2.4GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 親機との2.4GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（速い点滅） | 親機との2.4GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 親機との2.4GHz帯の電波強度が「弱」で、通信可能なとき | |
| 赤（速い点滅） | 親機との2.4GHz帯の電波強度が「弱」で、データ送受信しているとき | |
| 赤（点滅） | 強制DHCPサーバ機能が動作しているとき | |
| 消灯 | 親機に2.4GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） | ||
④5GHzランプ |
緑（点灯） | 親機との5GHz帯の電波強度が「強」で、通信可能なとき |
| 緑（速い点滅） | 親機との5GHz帯の電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 親機との5GHz帯の電波強度が「中」で、通信可能なとき | |
| 橙（速い点滅） | 親機との5GHz帯の電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 親機との5GHz帯の電波強度が「弱」で、通信可能なとき | |
| 赤（速い点滅） | 親機との5GHz帯の電波強度が「弱」で、データ送受信しているとき | |
| 消灯 | 親機に5GHz帯の電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※4） |
【設定ボタン】
| 名 称 | 説 明 |
|---|---|
⑤WPSボタン |
WPSで親機とWi-Fi接続するときに使用します。 |
| クイック設定Webを開くために、強制DHCPサーバ機能を動作させるときに使用します。 | |
| 状態表示ランプ点灯設定で消灯したランプを一時的に点灯させるときに使用します。 | |
⑥RESETスイッチ |
初期化するときに使用します。 |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 親機と5GHzで通信している場合（初期値）、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「2.4GHz：使用しない」・・・消灯
（※3） 親機と2.4GHzで通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
- 「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「5GHz：使用しない」・・・消灯
（※4） 状態表示ランプ点灯設定によって消灯しているランプは、WPSボタン（SETボタン）をランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。

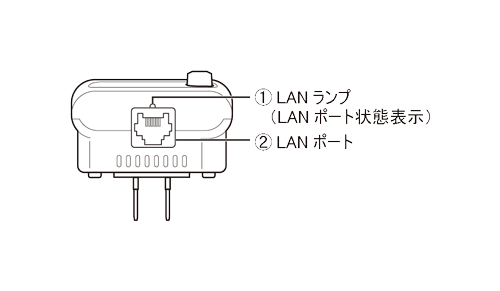

底面
| 名 称 | 説 明 | |
|---|---|---|
①LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートがデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
②LANポート |
パソコンなどと接続します。 ※ 本商品を快適にご利用いただくには、100BASE-TX、100Mbpsの方式での接続を推奨します。 |
|
