各部の名称とはたらき

W500P <ランプ説明>

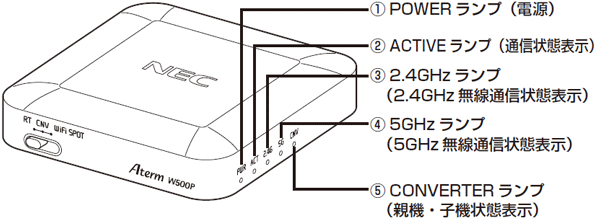

側面図(ランプ)WANランプ

  1.  ※ 本商品の電源を入れると、いったん POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプが緑点灯します。

親機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) らくらく無線スタートまたはWPSで設定をしているとき
橙(点灯)
※1
ファームウェアをバージョンアップしているとき
らくらく無線スタートまたはWPSの設定が完了したとき
橙(点滅) らくらく無線スタートで設定をしているとき
赤(点灯) らくらく無線スタートまたはWPSの設定に失敗したとき
赤(点滅) 初期化準備状態
WPSの設定に失敗したとき
消灯 電源が入っていないとき

②ACTIVEランプ
(通信状態表示)
ACTIVEランプ

緑(点灯) ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
公衆無線LANとのリンクが確立したとき
緑(速い点滅) 公衆無線LAN接続で認証中のとき
緑(遅い点滅) 公衆無線LAN接続で認証に失敗したとき
橙(点灯) ブリッジモード(ルータ機能停止)のとき
消灯 ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
公衆無線LANとのリンクが確立していないとき

③2.4GHzランプ
(2.4GHz無線通信状態表示)
2.4GHzランプ

緑(点灯) 2.4GHzで通信可能なとき
緑(点滅) 2.4GHzでデータ送受信しているとき
橙(点灯) 公衆無線LANモードのとき
(5GHz/2.4GHz切替スイッチは2.4G側に設定)
橙(点滅) 公衆無線LAN接続して、2.4GHzでデータ送受信しているとき
消灯 Wi-Fiを使用していないとき

④5GHzランプ
(5GHz無線通信状態表示)
5GHzランプ

緑(点灯) 5GHzで通信可能なとき
緑(点滅) 5GHzでデータ送受信しているとき
橙(点灯) 公衆無線LANモードのとき
(5GHz/2.4GHz切替スイッチは5G側に設定)
橙(点滅) 公衆無線LAN接続して、5GHzでデータ送受信しているとき
赤(点滅) 電源を入れたときまたは干渉する電波(レーダー波)がないか検出しているとき(W53またはW56を利用しているとき)
消灯 Wi-Fiを使用していないとき

⑤CONVERTERランプ
(親機・子機状態表示)
CONVERTERランプ

緑(点滅) ブリッジモード(ルータ機能停止)で強制DHCPサーバ機能が動作しているとき
消灯 親機として動作しているとき

⑥WANランプ
WANランプ

緑(点灯) WANポートのリンクが確立しているとき
緑(点滅) WANポートでデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
  1. ※1 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

子機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) WPSで設定をしているとき
橙(点灯)
※2
ファームウェアをバージョンアップしているとき
WPSの設定が完了したとき
赤(点灯) WPSで設定に失敗したとき
赤(点滅) 初期化準備状態
消灯 電源が入っていないとき

②ACTIVEランプ
(通信状態表示)
ACTIVEランプ

緑(点灯) 親機とのリンクが確立しているとき
消灯 親機とのリンクが確立していないとき

③2.4GHzランプ
(2.4GHz無線通信状態表示)
2.4GHzランプ

緑(点灯) 2.4GHzの電波強度が「強」で、通信可能なとき
緑(点滅) 2.4GHzの電波強度が「強」で、データ送受信しているとき
橙(点灯) 2.4GHzで電波強度が「中」で、通信可能なとき
橙(点滅) 2.4GHzで電波強度が「中」で、データ送受信しているとき
赤(点灯) 2.4GHzで電波強度が「弱」で、通信可能なとき
赤(点滅) 2.4GHzで電波強度が「弱」で、データ送受信しているとき
消灯 2.4GHzの電波が届いていないとき
Wi-Fi接続設定がされていないとき

④5GHzランプ
(5GHz無線通信状態表示)
5GHzランプ

緑(点灯) 5GHzで電波強度が「強」で、通信可能なとき
緑(点滅) 5GHzの電波強度が「強」で、データ送受信しているとき
橙(点灯) 5GHzで電波強度が「中」で、通信可能なとき
橙(点滅) 5GHzで電波強度が「中」で、データ送受信しているとき
赤(点灯) 5GHzで電波強度が「弱」で、通信可能なとき
赤(点滅) 5GHzで電波強度が「弱」で、データ送受信しているとき
消灯 5GHzの電波が届いていないとき
Wi-Fi接続設定がされていないとき

⑤CONVERTERランプ
(親機・子機状態表示)
CONVERTERランプ

緑(点灯) 子機(CONVERTER)モードで動作しているとき
緑(点滅) 子機(CONVERTER)モードで強制DHCPサーバ機能が動作しているとき
消灯 親機として動作しているとき

⑥WANランプ
WANランプ

緑(点灯) WANポートのリンクが確立しているとき
緑(点滅) WANポートでデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
  1. ※2 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

W500P <ポート/ボタン/スイッチ説明>

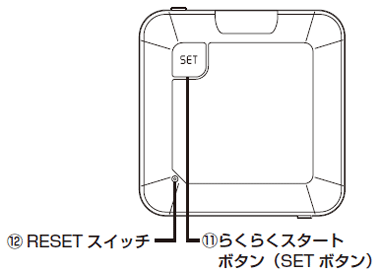

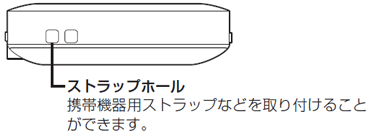

RT/CNV/WiFi SPOTモード切替スイッチ  ポート底面図ストラップホール

名 称 説 明

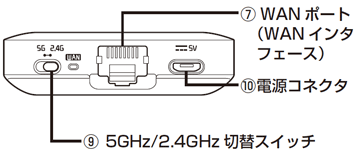

⑦WANポート
(WANインタフェース)
※3

ローカルルータモードの場合、ホテルの客室などにあるLANポートと接続
ブリッジモード(ルータ機能停止)の場合、ルータタイプのブロードバンドモデムなどホテルの客室などにあるLANポートと接続
子機(CONVERTER)モードの場合、LANポートとして、パソコンやゲーム機などと接続
公衆無線LANモードの場合、LANポートとして、パソコンやゲーム機などと接続

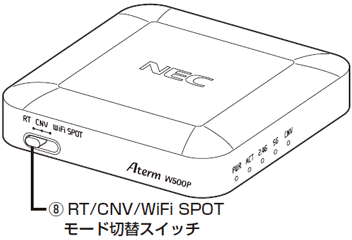

⑧RT/CNV/WiFi SPOTモード切替スイッチ

動作モードを切り替えるときに使用

   RT側:ローカルルータモード/ブリッジモード
CNV側:子機(CONVERTER)モード
WiFi SPOT側:公衆無線LANモード

⑨5GHz/2.4GHz切替スイッチ

無線動作モードを切り替えるときに使用

   2.4G側:2.4GHzで動作
5G側:5GHzで動作

⑩電源コネクタ 給電するときに使用

   <仕様>
DC5V(4.75V~5.25V)×500mA
Micro-USBタイプ

⑪らくらくスタートボタン(SETボタン)

らくらく無線スタートおよびWPSで設定するときに使用
ブリッジモード(ルータ機能停止)で強制DHCPサーバ機能を起動するときに使用

⑫RESETスイッチ

初期化するときに使用
  1. ※3 本商品を快適にご利用いただくには、100BASE-TX、100Mbpsでの接続を推奨します。
