WPS機能(PIN)を利用してWi-Fi接続する

PINコード方式による設定は、アクセス・ポイントのエンローリー(APエンローリー)として動作させる場合に利用できます。 APエンローリーをご理解いただいているかたがご利用ください。

◆補足◆

  • 子機側もWPS機能に対応している必要があります。子機の取扱説明書などでご確認ください。

設定を行う前に

  • ご利用になる子機のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。

設定手順

説明で使用している画面は一例です。OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

下記の2通りの設定方法から選択してください。

● 親機のWi-Fi設定内容を子機側に設定する
親機(本商品)のクイック設定Weにて子機のPINコードを入力して設定します。

◆注意◆

  • 子機のPINコードが必要です。あらかじめ子機の取扱説明書などで確認しておいてください。
● 子機のWi-Fi設定内容を親機側に設定する
子機側のWPS設定画面にて、親機(本商品)のPINコードを入力して設定します。

◆注意◆

  • こちらの方法で設定すると、親機(本商品)のWi-Fi設定内容が変更されるため、設定済みの他の子機とのWi-Fi接続はすべて切断されます。 切断された子機は、他の方法を使ってWi-Fi接続し直す必要があります。

親機のWi-Fi設定内容を子機側に設定する

1.

親機(本商品)のクイック設定Webを起動します。

※ 子機を接続したパソコンで親機(本商品)のクイック設定Webを起動したい場合は、いったんETHERNETケーブルでパソコンと本商品を接続してから、起動します。

2.

「Wi-Fi(無線LAN)設定」-「WPS設定」を選択します。

3.
「PIN方式」の「使用する」にチェックします。

設定画面イメージ

4.
「WPSの状態」の「Configured」にチェックします。

設定画面イメージ

5.
「子機のPINコード」に子機のPINコードを入力します。

※ 子機のPINコードは、子機の取扱説明書などを参照してください。

設定画面イメージ

6.
「WPS(PIN方式)」をクリックします。

設定画面イメージ

7.

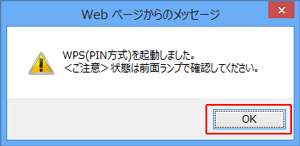

[OK]をクリックします。

※ 親機(本商品)のPOWERランプが緑橙点滅します。

※ 子機を接続したパソコンでこれらの設定をした場合は、パソコンからETHERNETケーブルを取り外して、約10秒待ちます。

設定画面イメージ

8.
子機側でWPS機能を起動します。

※ 起動方法については、子機の取扱説明書などを参照してください。

※ Wi-Fi設定が完了すると、親機(本商品)のPOWERランプが橙点灯(約10秒間)します。

子機のWi-Fi設定内容を親機側に設定する

※ 以下の手順は、Windows 8.1には対応しておりません。

1.

親機(本商品)のクイック設定Webを起動します。

※ 子機を接続したパソコンで親機(本商品)のクイック設定Webを起動したい場合は、いったんETHERNETケーブルでパソコンと本商品を接続してから、起動します。

2.

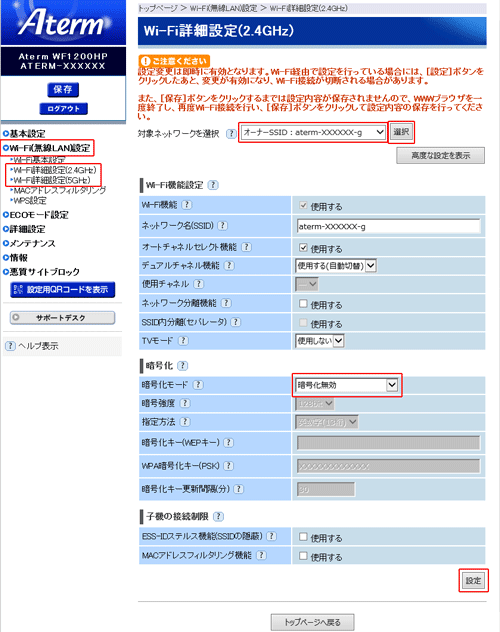

Windows 8/7をご利用の場合は、「Wi-Fi(無線LAN)設定」-「Wi-Fi詳細設定(2.4GHz)」または「Wi-Fi詳細設定(5GHz)」を選択して、「対象ネットワークを選択」でオーナーSSIDを選択して[選択]をクリックし、暗号化モードを「暗号化無効」に設定して、[設定]をクリックします。

設定画面イメージ

3.

「Wi-Fi(無線LAN)設定」-「WPS設定」を選択します。

4.
「PIN方式」の「使用する」にチェックします。

設定画面イメージ

5.
「PIN方式(外部Registrar)」の「使用する」にチェックします。

設定画面イメージ

6.

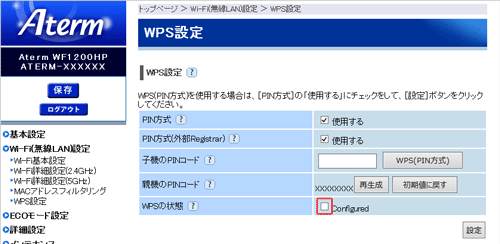

「WPSの状態」で「Configured」のチェックを外します。

設定画面イメージ

7.
親機(本商品)のPINコードを確認します。

※ [再生成]をクリックすると本商品のPINコードを再生成し、[初期値に戻す]をクリックすると工場出荷時に戻します。

設定画面イメージ

8.
[設定]をクリックし、[保存]をクリックします。

※ 子機を接続したパソコンでこれらの設定をした場合は、パソコンからETHERNETケーブルを取り外して、約10秒待ちます。

9.
子機側に、手順7で確認した親機(本商品)のPINコードを入力し、WPS機能を起動します。

※ Wi-Fi設定が開始されると、本商品のPOWER ランプが緑橙点滅し、Wi-Fi設定が完了すると、橙点灯(約10秒間)します。

◆補足◆

  • PINコードの入力画面の表示方法およびWPSの起動方法については、子機の取扱説明書などをご覧ください。
  • Windows 8/7 の無線LAN内蔵パソコンをご利用の場合は、通知領域(タスクトレイ)に表示されているネットワークアイコンをクリックし、接続するネットワーク名(SSID)をクリックして「自動的に接続する」にチェックし、[接続]をクリックしたあと、親機(本商品)のPINコードなどの情報を入力して、WPS機能を起動してください。

◆注意◆

  • 子機側でPINコードの入力を10回間違えると、ロック状態になり、Wi-Fi接続できません。ロック状態を解除するには、クイック設定Webの「Wi-Fi(無線LAN)設定」-「WPS設定」で「親機のPINコード」の[ロック解除]をクリックするか、本商品を再起動してください。

◆参考◆

  • Wi-Fi接続が完了したあとは、クイック設定Webの「Wi-Fi(無線LAN)設定」-「WPS設定」で「PIN方式(外部Registrar)」の「使用する」のチェックを外す(初期値に戻す)ことをお勧めします。

使いかた

うまく動作しない場合は

  • 本商品でMACアドレスフィルタリング」が「使用する」になっている場合、子機のMACアドレスが登録されていないと、WPS機能での設定に失敗します。その場合は、本商品に子機のMACアドレスを登録してから、上記の設定をしてください。
