各部の名称とはたらき

WF300HP2 <側面(表)図>

前面/側面(表)図

  1.  ※ 本商品の電源を入れると、いったん POWER、ACTIVE、AIRランプが緑点灯します。

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①POWERランプ
(電源)

緑(点灯) 電源が入っているとき
緑(点滅) らくらく無線スタートで設定をしているとき
WPSでWi-Fi設定中
橙(点灯)
(※1)
ファームウェアをバージョンアップしているとき
らくらく無線スタートの設定が完了したとき
WPSでWi-Fi設定が完了したとき
橙(点滅) らくらく無線スタートで設定をしているとき
赤(点灯) らくらく無線スタートで設定に失敗したとき
赤(点滅) 初期化準備状態
WPSでWi-Fi設定が失敗したとき
消灯 電源が入っていないとき

②ACTIVEランプ
(通信状態表示)

緑(点灯) PPPoEルータモードの場合にPPPリンクが確立しているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
緑(速い点滅) PPPoEルータモードの場合に相手からの応答を確認しているとき
緑(遅い点滅) PPPoEルータモードの場合にPPP認証を再確認しているとき(1秒間隔)
橙(点灯) ブリッジモードのとき、または、Wi-Fi中継機モードで親機とのリンクが確立しているとき
消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき

③AIRランプ
(2.4GHzモードWi-Fi通信状態表示)

緑(点灯) 2.4GHz帯で通信可能なとき
緑(速い点滅) 2.4GHz帯でデータ送受信しているとき
橙(点灯) Wi-Fi中継機モードで通信可能のとき
橙(点滅) Wi-Fi中継機モードでデータ送受信しているとき
赤(点滅) ブリッジモードまたはWi-Fi中継機モードで強制DHCPサーバ機能を起動しているとき
消灯 Wi-Fiを使用していないとき

(※1) ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。


WF300HP2 <背面/底面図>

背面図

底面図

名 称 説 明

①LANポート
(LANインタフェース)
(※2)

パソコンまたはゲーム機などと接続します。

②WANポート
(WANインタフェース)
(※2)

ブロードバンドモデム/回線終端装置と接続します。
③らくらくスタートボタン らくらく無線スタートで設定するときに使用します。
WPSでWi-Fi設定するときに使用します。

④LANランプ

緑(点灯) LANポートのリンクが確立しているとき
緑(点滅) LANポートがデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき

⑤WANランプ

緑(点灯) WANポートのリンクが確立しているとき
緑(点滅) WANポートがデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
⑥ACアダプタ接続コネクタ WF300HP2用ACアダプタを接続します。

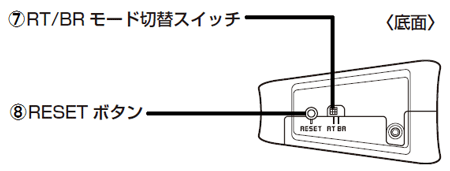

⑦RT/BRモード切替スイッチ 動作モードを強制的にブリッジモード(BR側)へ切り替えるときに使用します。

※ 工場出荷時はルータモード(RT側)です。

⑧RESETボタン 初期化するときに使用します。

(※2) 本商品を快適にご利用いただくには、100BASE-TX、100Mbpsでの接続を推奨します。


WL300NU-GS(W)

USBスティックセットの場合にのみ添付されています。

WL
    300NU-GS

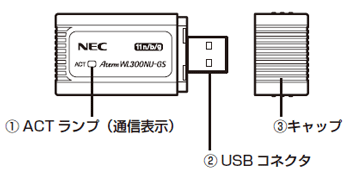

名 称 説 明

①ACTランプ

速い点滅 通信中
遅い点滅 通信待機中
(通信可能状態であるが、データ送受信が行われていない)
※ただし、点滅周期が長い場合があります。
親機サーチ中
(Wi-Fi接続が確立されていない)
消灯 電源が入っていないとき
(Wi-Fi機能が「無効」のとき、またはドライバ無効の状態)

②USBコネクタ

パソコンのUSBポート(USB2.0)に取り付けて使用します。
③キャップ 使用するときは、キャップを外してください。

◆補足◆

  • WL300NU-GS(W)を同じパソコンに複数同時に使用することはできません。また、他のネットワークデバイス(ETHERNET ポートデバイスなど)とも同時に使用することはできませんので、1台のパソコンに対して使用するネットワークデバイスは1つだけにしてください。

◆参考◆

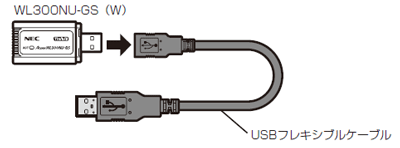

  • 折り曲げ可能なUSBフレキシブルケーブル(添付品)を接続すると、WL300NU-GS(W)の角度や向きを自由に調整することができます。

    USBフレキシブルケーブル
