各部の名称とはたらき
WG1200HP ＜前面／側面（表）図＞
- ※ 本商品の電源を入れると、いったん側面（表）のすべてのランプが緑点灯します。
親機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| WPSでWi-Fi設定しているとき | ||
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートのWi-Fi設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| 赤（点灯） | らくらく無線スタートでWi-Fi設定に失敗したとき | |
| WPSでWi-Fi設定に失敗したとき | ||
| 赤（点滅） | 初期化準備状態 | |
| 赤（速い点滅） | WPSでWi-Fi設定が失敗したとき | |
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | PPPoEルータモードの場合にPPPリンクが確立しているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | ||
| 緑（速い点滅） | PPPoEルータモードの場合に相手からの応答を確認しているとき | |
| 緑（遅い点滅） | PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔） | |
| 橙（点灯） | ブリッジモードのとき | |
| 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | ||
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードで通信可能なとき |
| 緑（速い点滅） | 2.4GHzでデータ送受信しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
④5GHzランプ |
緑（点灯） | 5GHzモードで通信可能なとき |
| 緑（速い点滅） | 5GHzでデータ送受信しているとき | |
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
⑤TVランプ |
緑（点灯） | TVモードを「使用する」に設定しているとき |
| TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき | ||
| 5GHzモードかつ拡張モードで、次の子機とリンクが確立しているとき 子機WG1200HP/子機WF1200HP/子機WG1800HP2/子機WG1800HP/ 子機WG1400HP/子機WR9500N/WL300NE-AG （2015年11月現在） |
||
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | 親機がTVモードになっていないとき | |
⑥CONVERTERランプ |
緑（点滅） | ブリッジモードでDHCPサーバ機能が動作しているとき |
| 消灯 | 親機として動作しているとき |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
子機／中継機としてご使用になる場合
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | WPSでWi-Fi設定をしているとき | |
| 橙（点灯） （※2） |
ファームウェアをバージョンアップしているとき | |
| WPSでWi-Fi設定が完了したとき | ||
| 赤（点灯） | WPSでWi-Fi設定に失敗したとき | |
| 赤（点滅） | 初期化準備状態 | |
| 赤（速い点滅） | WPSでWi-Fi設定が失敗したとき | |
| 消灯 | 電源が入っていないとき | |
②ACTIVEランプ |
緑（点灯） | 親機とのリンクが確立しているとき |
| 消灯 | 親機とのリンクが確立していないとき | |
③2.4GHzランプ |
緑（点灯） | 2.4GHzモードの電波強度が「強」で、通信可能なとき |
| 緑（速い点滅） | 2.4GHzモードの電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 2.4GHzモードの電波強度が「中」で、通信可能なとき | |
| 橙（速い点滅） | 2.4GHzモードの電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 2.4GHzモードの電波強度が「弱」で、通信可能なとき | |
| 赤（速い点滅） | 2.4GHzモードの電波強度が「弱」で、データ送受信しているとき | |
| 消灯 | 2.4GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
④5GHzランプ |
緑（点灯） | 5GHzモードの電波強度が「強」で、通信可能なとき |
| 緑（速い点滅） | 5GHzモードの電波強度が「強」で、データ送受信しているとき | |
| 橙（点灯） | 5GHzモードの電波強度が「中」で、通信可能なとき | |
| 橙（速い点滅） | 5GHzモードの電波強度が「中」で、データ送受信しているとき | |
| 赤（点灯） | 5GHzモードの電波強度が「弱」で、通信可能なとき | |
| 赤（速い点滅） | 5GHzモードの電波強度が「弱」で、データ送受信しているとき | |
| 消灯 | 5GHzモードの電波が届いていないとき | |
| Wi-Fi接続設定がされていないとき | ||
⑤TVランプ |
緑（点灯） | 5GHzモードかつ拡張モードで親機とのリンクが確立しているとき |
⑥CONVERTERランプ |
緑（点灯） | 子機として動作しているとき（中継機能を停止しているとき） |
| 緑（点滅） | DHCPサーバ機能が動作しているとき | |
| 橙（点灯） | 中継機モードで動作しているとき | |
| 消灯 | 親機として動作しているとき |
（※2） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※3） 親機と5GHzで通信している場合（初期値）、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の「親機⇔中継機⇔子機の接続形式設定」で設定します）
- 「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「2.4GHz：使用しない」・・・消灯
（※4） 親機と2.4GHzで通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の「親機⇔中継機⇔子機の接続形式設定」で設定します）
- 「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
- 「5GHz：使用しない」・・・消灯

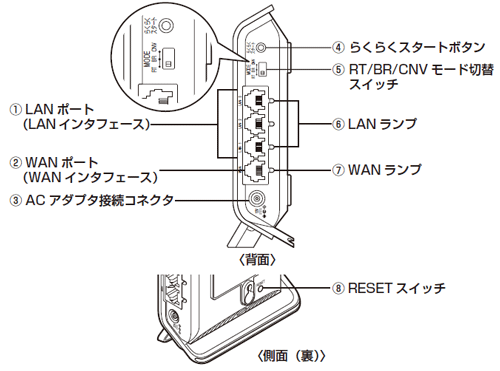

WG1200HP ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
パソコンまたはゲーム機などと接続します。 | |
②WANポート |
ブロードバンドモデム／回線終端装置と接続します。 ※ 子機／中継機としてご使用の場合は、LANポートとして使用することができます。 |
|
③ACアダプタ接続コネクタ |
WG1200HP用ACアダプタを接続します。 | |
④らくらくスタートボタン |
WPSでWi-Fi設定するときに使用します。 | |
| 親機としてご使用の場合、らくらく無線スタートでWi-Fi設定するときに使用します。 | ||
| ブリッジモードでクイック設定Webを開くために、DHCPサーバ機能を動作させるときに使用します。 | ||
| 子機／中継機としてご使用の場合、子機WG1200HPでクイック設定Web を開くために、DHCPサーバ機能を動作させるときに使用します。 | ||
⑤RT/BR/CNVモード切替スイッチ |
動作モードを強制的にブリッジモード（BR側）へ切り替えるときに使用します。 ※ 工場出荷時はルータモード（RT側）です。 |
|
| Wi-Fi子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。 | ||
⑥LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートがデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑦WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートがデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑧RESETスイッチ |
初期化するときに使用します。 | |
