各部の名称とはたらき

WG1800HP2 <前面/側面(表)図>

前面/側面(表)図

  1.  ※ 本商品の電源を入れると、いったん前面/側面(表)のすべてのランプが緑点灯します。

親機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) らくらく無線スタートで設定をしているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
ECOモード起動中
緑橙(点滅) WPSでWi-Fi設定中
橙(点灯)
(※1)
ファームウェアをバージョンアップしているとき
らくらく無線スタートの設定が完了したとき
WPSでWi-Fi設定が完了したとき
USBポートに接続したデバイスにデータを書き込んでいるとき
橙(点滅) らくらく無線スタートで設定をしているとき
らくらくネットスタートでPPPoEルータモードを検出したとき
(ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
赤(点灯) らくらく無線スタートで設定に失敗したとき
赤(点滅) 初期化準備状態
らくらくネットスタートで認識失敗したとき
(ACTIVE、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
WPSでWi-Fi設定が失敗したとき
消灯 電源が入っていないとき

②ACTIVEランプ
(通信状態表示)
(※2)
ACTIVEランプ

緑(点灯) PPPoEルータモードの場合にPPPリンクが確立しているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
緑(速い点滅) PPPoEルータモードの場合に相手からの応答を確認しているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
PPPoEルータモードの場合にPPP認証を再確認しているとき(1秒間隔)
橙(点灯) ブリッジモードのとき
橙(点滅) らくらくネットスタートでPPPoEルータモードを検出したとき
(POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
赤(点滅) らくらくネットスタートで認識失敗したとき
(POWER、2.4GHz、5GHz、TV、CONVERTERランプと同時点滅)
消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき

③2.4GHzランプ
(2.4GHzモードWi-Fi通信状態表示)
(※2)
2.4GHzランプ

緑(点灯) 2.4GHzモードで通信可能なとき
緑(速い点滅) 2.4GHzでデータ送受信しているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅)
橙(点滅) らくらくネットスタートモードでPPPoEルータモードを検出したとき
(POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅)
赤(点滅) らくらくネットスタートモードで認識失敗したとき
(POWER、ACTIVE、5GHz、TV、CONVERTERランプと同時点滅)
消灯 Wi-Fiを使用していないとき

④5GHzランプ
(5GHzモードWi-Fi通信状態表示)
(※2)
5GHzランプ

緑(点灯) 5GHzモードで通信可能なとき
緑(速い点滅) 5GHzでデータ送受信しているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅)
橙(点滅) らくらくネットスタートモードでPPPoEルータモードを検出したとき
(POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅)
赤(点滅) らくらくネットスタートモードで認識失敗したとき
(POWER、ACTIVE、2.4GHz、TV、CONVERTERランプと同時点滅)
5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波(レーダー波)がないか検出しているとき
消灯 Wi-Fiを使用していないとき

⑤TVランプ
(TVモード通信状態表示)
(※2)
TVランプ

緑(点灯) TVモードを「使用する」に設定しているとき

※クイック設定Webの「Wi-Fi(無線LAN)設定」-[Wi-Fi詳細設定]の[TVモード]にて設定。

TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき
5GHzモードかつ拡張モードで
子機WG1800HP2/WF1200HP/WG1800HP/WG1400HP/WR9500N
またはWL300NE-AGとリンクが確立しているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅)
橙(点滅) らくらくネットスタートモードでPPPoEルータモードを検出したとき
(POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅)
赤(点滅) らくらくネットスタートモードで認識失敗したとき
(POWER、ACTIVE、2.4GHz、5GHz、CONVERTERランプと同時点滅)
5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波(レーダー波)がないか検出しているとき
消灯 親機がTVモードになっていないとき

⑥CONVERTERランプ
(親機・子機状態表示)
CONVERTERランプ

緑(点滅) ブリッジモードでDHCPサーバ機能が動作しているとき
緑(遅い点滅) らくらくネットスタートモード認識中
(POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅)
橙(点滅) らくらくネットスタートモードでPPPoEルータモードを検出したとき
(POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅)
赤(点滅) らくらくネットスタートモードで認識失敗したとき
(POWER、ACTIVE、2.4GHz、5GHz、TVランプと同時点滅)
消灯 親機として動作しているとき

(※1) ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

(※2) ECOモード起動中は消灯します。

【設定ボタン】

名 称 説 明

ECOボタン

ECOモードに設定するときに使用します。
らくらくスタートボタン らくらく無線スタートで設定するときに使用します。
WPSでWi-Fi設定するときに使用します。
らくらくネットスタートを起動するときに使用します。
ブリッジモードでクイック設定Webを開くために、強制DHCPサーバ機能を動作させるときに使用します。

子機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) らくらく無線スタートで設定をしているとき
橙(点灯)
(※3)
ファームウェアをバージョンアップしているとき
らくらく無線スタートの設定が完了したとき
橙(点滅) らくらく無線スタートで設定をしているとき
赤(点灯) らくらく無線スタートで設定に失敗したとき
赤(点滅) 初期化準備状態
消灯 電源が入っていないとき

②ACTIVEランプ
(接続状態表示)
ACTIVEランプ

緑(点灯) 親機とのリンクが確立しているとき
消灯 親機とのリンクが確立していないとき

③2.4GHzランプ
(2.4GHzモードWi-Fi通信状態表示)
(※4)
2.4GHzランプ

緑(点灯) 2.4GHzモードで電波強度が「強」で、通信可能なとき
緑(点滅) 2.4GHzモードの電波強度が「強」で、データ送受信しているとき
橙(点灯) 2.4GHzモードで電波強度が「中」で、通信可能なとき
橙(点滅) 2.4GHzモードで電波強度が「中」で、データ送受信しているとき
赤(点灯) 2.4GHzモードで電波強度が「弱」で、通信可能なとき
赤(点滅) 2.4GHzモードで電波強度が「弱」で、データ送受信しているとき
消灯 2.4GHzモードの電波が届いていないとき
Wi-Fi接続設定がされていないとき

④5GHzランプ
(5GHzモードWi-Fi通信状態表示)
(※4)
5GHzランプ

緑(点灯) 5GHzモードで電波強度が「強」で、通信可能なとき
緑(点滅) 5GHzモードの電波強度が「強」で、データ送受信しているとき
橙(点灯) 5GHzモードで電波強度が「中」で、通信可能なとき
橙(点滅) 5GHzモードで電波強度が「中」で、データ送受信しているとき
赤(点灯) 5GHzモードで電波強度が「弱」で、通信可能なとき
赤(点滅) 5GHzモードで電波強度が「弱」で、データ送受信しているとき
消灯 5GHzモードの電波が届いていないとき
Wi-Fi接続設定がされていないとき

⑤TVランプ
(TVモード通信状態表示)
TVランプ

緑(点灯) 5GHzモードかつ拡張モードで親機とのリンクが確立しているとき

⑥CONVERTERランプ
(親機・子機状態表示)
CONVERTERランプ

緑(点灯) Wi-Fi子機(CONVERTER)モードで動作しているとき
緑(点滅) 子機WG1800HP2のDHCPサーバ機能が動作しているとき
橙(点灯) 中継機として動作しているとき
消灯 親機として動作しているとき

(※3) ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

(※4) 中継機として動作している場合、2.4GHzランプと5GHzランプの状態は、次のようになります。

<Wi-Fi TVモード中継時>
2.4GHzランプ・・・・消灯します。
5GHzランプ・・・・上記の表のとおり電波強度を表示します。

<Wi-Fi高速中継時>
2.4GHzランプ・・・・通信中に緑点灯または緑点滅するのみとなります。
5GHzランプ・・・・上記の表のとおり電波強度を表示します。

【設定ボタン】

名 称 説 明

ECOボタン

子機WG1800HP2では、ECOボタンは使用できません。
らくらくスタートボタン らくらく無線スタートで設定するときに使用します。
子機WG1800HP2でクイック設定Webを開くために、DHCPサーバ機能を動作させるときに使用します。

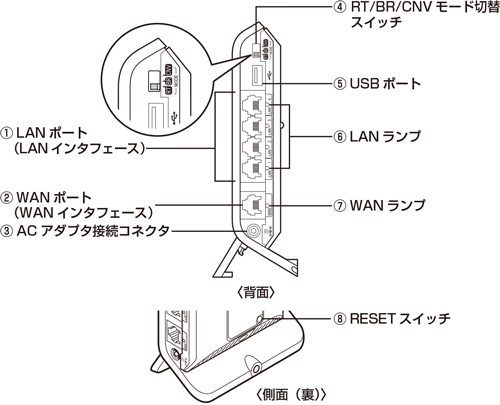

WG1800HP2 <背面/側面(裏)図>

背面/側面(裏)図

名 称 説 明

①LANポート
(LANインタフェース)

パソコンまたはゲーム機などと接続します。

②WANポート
(WANインタフェース)

ブロードバンドモデム/回線終端装置と接続します。

※ 子機としてご使用の場合は、LANポートとして使用することができます。

③ACアダプタ接続コネクタ WG1800HP2用ACアダプタを接続します。
④RT/BR/CNV切替スイッチ 動作モードをルータモード(RT側)、ブリッジモード(BR側)またはWi-Fi子機(CONVERTER)モード(CNV側)へ切り替えるときに使用します。

※ 工場出荷状態は、ルータモード(RT側)です。

⑤USBポート USBデバイスを接続するためのポートです。

※ 子機としてご使用の場合は、USBポートは利用できません。

⑥LANランプ
(※)

緑(点灯) LANポートのリンクが確立しているとき
緑(点滅) LANポートがデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき

⑦WANランプ
(※)

緑(点灯) WANポートのリンクが確立しているとき
緑(点滅) WANポートがデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
⑧RESETスイッチ 初期化するときに使用します。

(※) 親機としてご使用の場合、ECOモード起動中は消灯します。
