IPパケットフィルタリング

あらかじめ設定した条件にしたがって、パケットを選択的に通過させたり、通過を禁止したりする機能です。 アプリケーションやネットワークに応じて不必要なIPパケットの送受信を拒否することができます。不必要なパケットの送受信を制限することができるので、セキュリティの高いLANが構築できます。

◆補足◆

  • IPパケットフィルタの最低限必要なセキュリティ設定については工場出荷時から設定されていま す。特に必要が無ければそのままご利用いただいて問題ありません。

設定を行う前に

  • ここでは、パソコンの通信を制限(※1)する設定とWebページの閲覧を制限(※2)する方法を例に説明します。制限対象ではないパソコンで設定を行ってください。それ以外の環境を構築する場合は、設定内容などをご利用の環境に合うように設定してください。
  • 設定内容に誤りがあると、通信できなくなる場合があります。その場合は、初期化を行って設定をやり直してください。

  • (※1) インターネット、メール、FTP、クイック設定Webなどすべて利用不可

    (※2) インターネット、クイック設定Webは利用不可、メール、FTPなどは利用可能

設定手順

OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

クイック設定Webで設定します。
1.

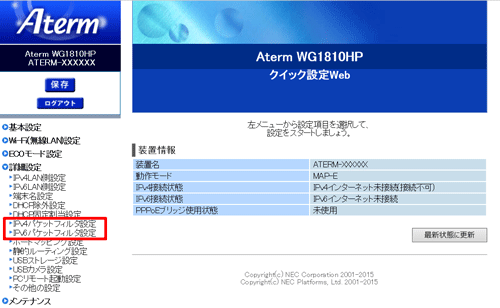

「詳細設定」-「IPv4パケットフィルタ設定」または「IPv6パケットフィルタ設定」をクリックします。 設定画面イメージ
2.

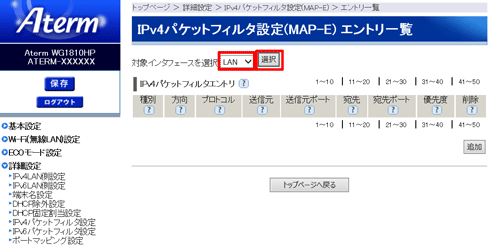

「対象インタフェースを選択」で「LAN」を選択し、「選択」をクリックします。 設定画面イメージ

◆補足◆

  • WAN側のIPアドレスを指定するなど本商品より外側の通信を制御する場合は、「対象ネットワークを選択」で「WAN」を選択してください。
3.

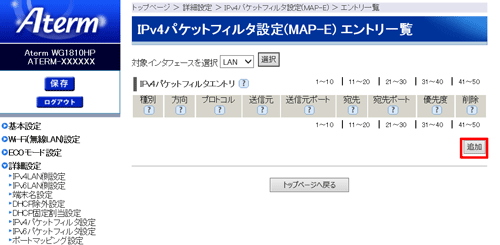

「追加」をクリックします。 設定画面イメージ
4.
DHCP固定割当が動作するように設定を行い、[設定]をクリックします。

パソコンにIPアドレスを固定している場合、Webページの閲覧のみ制限する場合は、この手順は必要ありません。

  • 種別

    「通過」、「廃棄」から選択します。
    パケットを通す場合は「通過」、パケットを通さない場合は「廃棄」

  • 方向

    「in」、「out」から選択します。
    本商品に向かっていくパケットが「in」(例)「外部」→「本商品」←「端末」
    本商品から離れていくパケットが「out」(例)「外部」←「本商品」→「端末」

  • プロトコル

    「IPすべて」、「ICMP」、「TCP」、「UDP」、「その他」から選択します。

  • 送信元IPアドレス

    「any」、「localhost」から選択します。指定したIPアドレスに対して、設定を有効にする場合は、「/」の後ろに「32」を入力します。
    「any」→全IPアドレスを対象、「localhost」→本商品からの通信を対象です。

  • 送信先ポート番号

    「プロトコル」が「TCP」、「UDP」以外は「any」(全ポート対象)のみの選択です。

  • 宛先IPアドレス

    「any」、「localhost」から選択します。指定したIPアドレスに対して、設定を有効にする場合は、「/」の後ろに「32」を入力します。
    「any」→全IPアドレスを対象、「localhost」→本商品からの通信を対象です。

  • 宛先ポート番号

    「プロトコル」が「TCP」、「UDP」以外は「any」(全ポート対象)のみの選択です。

  • 優先度

    1~50で、小さいほうが優先です。同じ番号は使えません。

設定画面イメージ

◆補足◆

  • 192.168.XXX.2~192.168.XXX.5のようなIPアドレスの範囲を指定した設定はできません。
5.
「前のページへ戻る」をクリックします。
6.

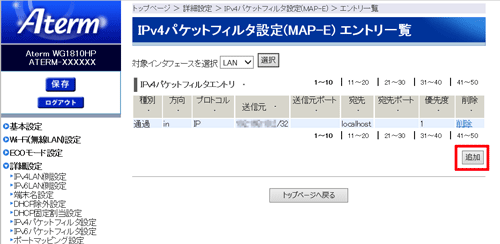

「パケットフィルタエントリ」に設定内容が表示されます。再度「追加」をクリックします。 設定画面イメージ

◆補足◆

  • 設定値を間違えて設定した場合も「修正」はできません。「削除」して、設定をやり直してください。
7.

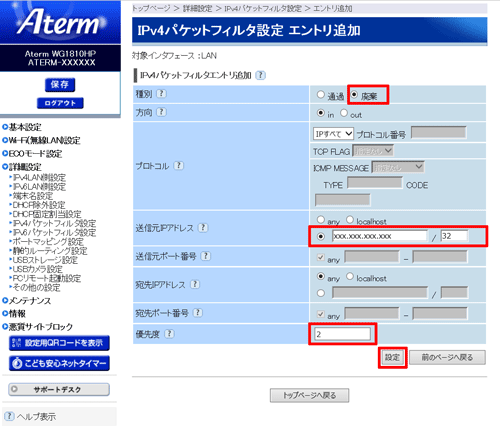

パソコンの通信を制限する設定を行い、[設定]をクリックします。
Webページの閲覧のみ制限する場合は、画像の内容から「プロトコル」を「TCP」、「宛先ポート番号」を「80」に変更します。 設定画面イメージ

◆補足◆

  • 「送信先IPアドレス」は、通信を制御するパソコンのIPアドレスに置き換えます。「優先度」はもっとも小さい空き番号で登録します。
8.
「前のページへ戻る」をクリックします。
9.

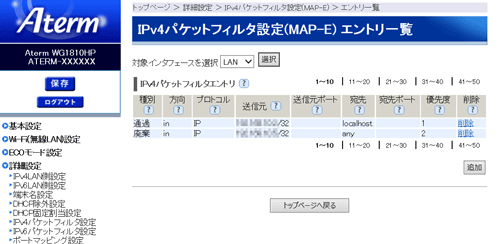

「パケットフィルタエントリ」に設定内容が表示されます。 設定画面イメージ
10.
[保存]をクリックします。
