各部の名称とはたらき

● WG1810HP(MF)　＜前面／側面（表）図＞

● WG1810HP(MF)　＜背面／側面（裏）図＞

WG1810HP(MF)　＜前面／側面（表）図＞

前面／側面（表）図

  1.  ※ 本商品の電源を入れると、いったん前面／側面（表）のすべてのランプが緑点灯します。

【ランプ表示】

ランプの種類 ランプの色
（つきかた）		 状態

①POWERランプ
（電源）
POWERランプ

 緑（点灯） 電源が入っているとき
緑（点滅） らくらく無線スタートで設定をしているとき
緑（遅い点滅） ECOモード起動中
緑橙（点滅） WPSでWi-Fi設定中
橙（点灯）
（※1）		 ファームウェアをバージョンアップしているとき
らくらく無線スタートの設定が完了したとき
WPSでWi-Fi設定が完了したとき
USBポートに接続したデバイスにデータを書き込んでいるとき
橙（点滅） らくらく無線スタートで設定をしているとき
赤（点灯） らくらく無線スタートで設定に失敗したとき
赤（点滅） 初期化準備状態
WPSでWi-Fi設定が失敗したとき
消灯 電源が入っていないとき

②ACTIVEランプ
（通信状態表示）
（※2）
ACTIVEランプ

 緑（点灯） IPv4インターネット接続できるとき
消灯 IPv4インターネット接続できないとき

③2.4GHzランプ
（2.4GHzモードWi-Fi通信状態表示）
（※2）
2.4GHzランプ

 緑（点灯） 2.4GHzモードで通信可能なとき
緑（速い点滅） 2.4GHzでデータ送受信しているとき
消灯 Wi-Fiを使用していないとき

④5GHzランプ
（5GHzモードWi-Fi通信状態表示）
（※2）
5GHzランプ

 緑（点灯） 5GHzモードで通信可能なとき
緑（速い点滅） 5GHzでデータ送受信しているとき
赤（点滅） 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
消灯 Wi-Fiを使用していないとき

⑤TVランプ
（TVモード通信状態表示）
（※2）
TVランプ

 緑（点灯） TVモードを「使用する」に設定しているとき

※クイック設定Webの「Wi-Fi（無線LAN）設定」－［Wi-Fi詳細設定］の［TVモード］にて設定。
TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき
赤（点滅） 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
消灯 TVモードになっていないとき

（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

（※2） ECOモード起動中は消灯します。

【設定ボタン】

名　称 説　明

ECOボタン

 ECOモードに設定するときに使用します。
らくらくスタートボタン らくらく無線スタートで設定するときに使用します。
WPSでWi-Fi設定するときに使用します。

▲ページトップ

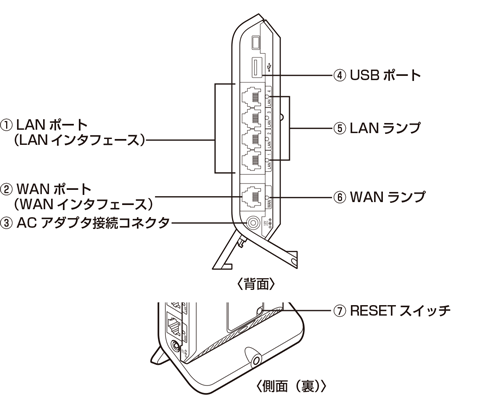

WG1810HP(MF)　＜背面／側面（裏）図＞

背面／側面（裏）図

名　称 説　明

①LANポート
（LANインタフェース）

 パソコンまたはゲーム機などと接続します。

②WANポート
（WANインタフェース）

 ブロードバンドモデム／回線終端装置と接続します。
③ACアダプタ接続コネクタ WG1810HP用ACアダプタを接続します。
④USBポート USBデバイスを接続するためのポートです。

⑤LANランプ
（※）

 緑（点灯） LANポートのリンクが確立しているとき
緑（点滅） LANポートがデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき

⑥WANランプ
（※）

 緑（点灯） WANポートのリンクが確立しているとき
緑（点滅） WANポートがデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
⑦RESETスイッチ 初期化するときに使用します。

（※） ECOモード起動中は消灯します。
