ECOモードで消費電力を抑える

ECOモードでは、一部の機能を制限することで消費電力を抑えることができます。

◆補足◆

  • こども安心ネットタイマーをご利用中は、ECOモード機能はご利用になれない場合があります。

設定を行う前に

ECOモードには3つの設定パターンがあります。
工場出荷時の状態では、「設定1」に設定されています。設定を変更する場合は、クイック設定Webで設定してください。

ECO設定パターン 説明 有線LAN Wi-Fi USBポート
設定1
(初期値)

 ・LANポートの通信速度が最大100Mbpsで動作します。(WANポートの通信速度は変わりません)

 ・Wi-Fi 通信、USBポートは利用できません。

最大100Mbps 停止 停止
設定2

 ・LANポートの通信速度が最大100Mbpsで動作し ます。(WANポートの通信速度は変わりません)

 ・Wi-Fi 通信は通信速度が最大86.7Mbpsとなります。
USBポートは利用できません。

最大100Mbps 最大86.7Mbps
(Wi-Fi機能を有効にしてください)
停止
設定3

 ・LANポートの通信速度が最大10Mbpsで動作し ます。(WANポートの通信速度は変わりません)

 ・Wi-Fi 通信は通信速度が最大86.7Mbpsとなります。
USBポートがご利用になれます。

最大100Mbps 最大86.7Mbps
(Wi-Fi機能を有効にしてください)
動作

設定手順

OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

ECOモードを起動する

■ ECOモードを有効にする

◆注意◆

  • 設定を変更すると、通信がいったん切断される場合があります。
クイック設定Webで設定します。
1.

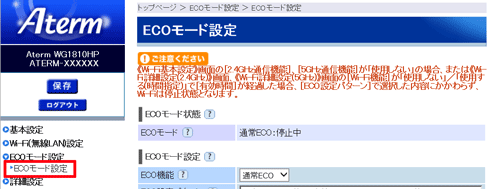

「ECOモード設定」-「ECOモード設定」をクリックします。
設定画面イメージ
2.

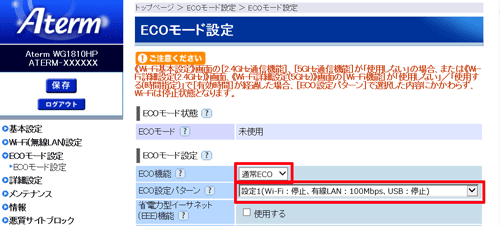

「ECO機能」で「通常ECO」を選択したあと、「ECO設定パターン」を選択し[設定]をクリックします。
  • 通常ECO

    ECOボタンやタイマ作動により「ECO設定パターン」で指定したECOモードに切り替えます。

  • オートECO

    接続する子機などの使用状況に応じて、消費電力を抑えるモードに自動的に切り替えます。

  • 使用しない

    ECO機能を使用しません。

設定画面イメージ
3.

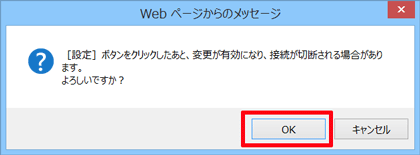

[OK]をクリックします。
設定画面イメージ
4.

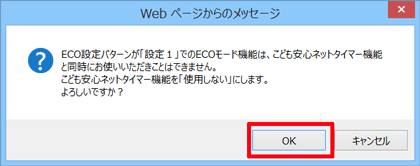

[OK]をクリックします。
設定画面イメージ
5.
[OK]をクリックします。
設定画面イメージ
6.

[保存]をクリックします。

■ ECOボタンで起動する

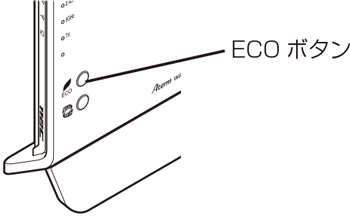

ECO モードを起動するには、親機側面のECO ボタンを5 秒以上押します。
(停止する場合は、再度、ECO ボタンを5 秒以上押してください。通常モードに戻りま
す。親機の電源をいったん切って入れ直しても通常モードに戻ります。)
装置イラスト

ECOモードを停止する

■ ECOボタンで停止する

ECO モードを停止するには、親機側面のECO ボタンを5 秒以上押します。
(親機の電源をいったん切って入れ直しても通常モードに戻ります。)
装置イラスト

自動時刻設定機能を使用する

あらかじめ起動/停止時刻を設定すると、自動的にECOモードの起動と停止ができます。

◆補足◆

  • 自動時刻設定機能を使用する場合は、クイック設定Web の「メンテナンス」-「時刻設定」で「自動時刻設定機能」を「自動設定」(初期値)に設定し、インターネットに接続可能な環境でご利用ください。
クイック設定Webで設定します。
1.
「ECOモード設定」-「ECOモード設定」をクリックします。
設定画面イメージ
2.

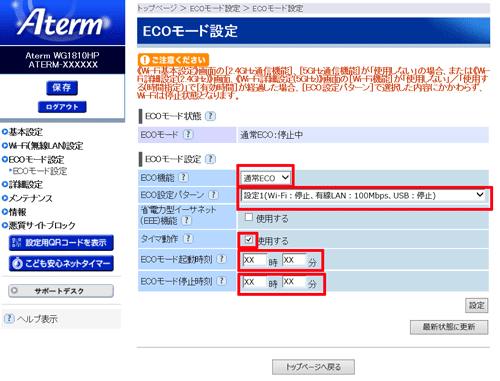

以下の項目を入力したあと[設定]をクリックします。
  • ECO機能

    「通常ECO」を選択します。

  • ECO設定パターン

    「Wi-Fi:停止、有線LAN:100Mbps、USB:停止」「Wi-Fi:最大86.7Mbps、有線LAN:100Mbps、USB:停止」または「「Wi-Fi:最大86.7Mbps、有線LAN:100Mbps、USB:動作」から選択します。

  • タイマー動作

    「使用する」にチェックします。

  • ECOモード起動時刻

    ECOモードの起動時刻を設定します。入力できる値は00:00~23:59です。

  • ECOモード停止時刻

    ECOモードの停止時刻を設定します。入力できる値は00:00~23:59です。

設定画面イメージ
3.
[OK]をクリックします。
設定画面イメージ
4.
[OK]をクリックします。
設定画面イメージ
5.

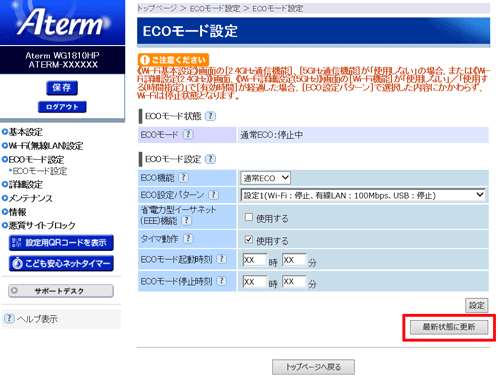

[最新状態に更新]をクリックします。
設定画面イメージ
6.
[保存]をクリックします。

※ 他に設定したい項目がある場合は、メニューから選択して設定を続けます。

設定画面イメージ

ECOモード起動中のランプ状態

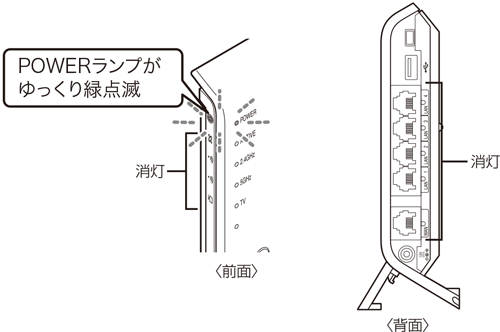

ECOモードでは、POWERランプがゆっくり緑点滅し、他のランプはすべて消灯します。(背面のWANランプ、LANランプも消灯します)

設定画面イメージ

◆補足◆

  • ECOモードを起動すると、LANポートの通信速度が変わるため、リンクが一時的に切断されます。通信中の場合はご注意ください。

オートECOモード機能

本商品では、ある特定の機能について、その使用状況に応じて自動的にECOモードを起動または停止することができます。(2015年8月現在では、Wi-Fi接続の使用状況に応じた「Wi-FiオートECOモード」にのみ対応しています)

● Wi-FiオートECOモード
  • 子機からのWi-Fi接続が一定時間(約240秒)以上ない場合、自動的にWi-FiオートECOモードが起動し、無線回路の一部が停止されます。
  • 起動中、子機からWi-Fi接続された場合には、自動的に通常モードに戻ります。
  • 2.4GHz帯、5GHz帯で独立して起動します。そのため、2.4GHz帯/5GHz帯の両方が起動しているときに2.4GHz帯の子機がWi-Fi接続された場合、2.4GHz帯のみ通常モードに戻り、5GHz帯はWi-FiオートECOモードのままで動作します。
  • LANポートおよびWANポートの通信速度、前面および背面のランプ状態は変わりません。



◆注意◆

  • 設定を変更すると、通信がいったん切断される場合があります。
クイック設定Webで設定します。
1.
「ECOモード設定」-「ECOモード設定」をクリックします。
設定画面イメージ
2.

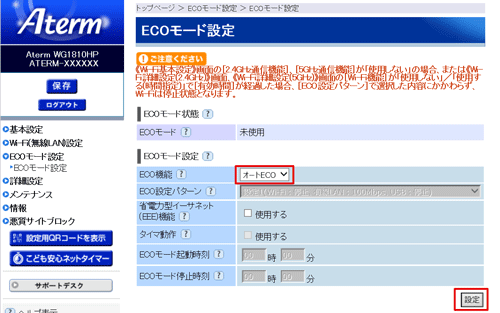

「ECO機能」で「オートECO」を選択し、[設定]をクリックします。
設定画面イメージ
3.

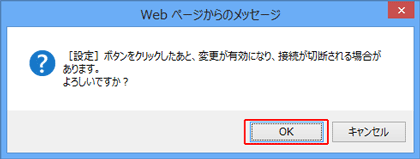

[OK]をクリックします。
設定画面イメージ
4.

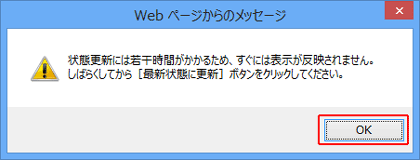

[OK]をクリックします。
設定画面イメージ
5.
[保存]をクリックします。

使いかた

HowToUse

うまく動作しない場合は

Wi-FiオートECOモード起動中に子機からWi-Fi接続する場合、無線回路の一部が停止しているため、Wi-Fi接続しにくい場合があります。その場合は、いったん本商品に近い場所でWi-Fi接続してください。
