各部の名称とはたらき

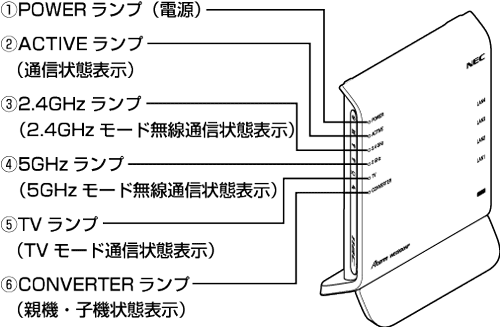

WG1900HP(KP) ＜側面（表）図＞
- ※ 本商品の電源を入れると、いったん側面（表）のすべてのランプが緑点灯します。
【ランプ表示】
| ランプの種類 | ランプの色 （つきかた） |
状態 |
|---|---|---|
|
①POWERランプ |
緑（点灯） | 電源が入っているとき |
| 緑（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| WPSでWi-Fi設定をしているとき | ||
| 橙（点灯） （※1） |
ファームウェアをバージョンアップしているとき | |
| らくらく無線スタートのWi-Fi設定が完了したとき | ||
| WPSでWi-Fi設定が完了したとき | ||
| 橙（点滅） | らくらく無線スタートでWi-Fi設定をしているとき | |
| 赤（点灯） | らくらく無線スタートに失敗したとき | |
| WPSでWi-Fi設定に失敗したとき | ||
| 赤（点滅） | 初期化準備状態 | |
| WPSでWi-Fi設定に失敗したとき | ||
| 消灯 | 電源が入っていないとき | |
| 状態表示ランプ点灯設定を「全消灯」に設定しているとき（※2） | ||
|
②ACTIVEランプ |
橙（点灯） | ブリッジモードのとき |
| 消灯 | 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | |
|
③2.4GHzランプ |
緑（点灯） | 2.4GHz帯で通信可能なとき |
| 緑 （速い点滅） |
2.4GHz帯でデータ送受信しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
④5GHzランプ |
緑（点灯） | 5GHz帯で通信可能なとき |
| 緑 （速い点滅） |
5GHz帯でデータ送受信しているとき | |
| 赤（点滅） | 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | Wi-Fiを使用していないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑤TVランプ |
緑（点灯） | TVモードを「使用する」に設定しているとき ※クイック設定Webの「Wi-Fi（無線LAN）設定」－「Wi-Fi詳細設定（5GHz）」の「TVモード」にて設定。 |
| 5GHzモードで無線クライアントモードの拡張モードに対応した子機とリンクが確立しているとき | ||
| 赤（点滅） | 5GHzモードでW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき | |
| 消灯 | TVモードになっていないとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） | ||
|
⑥CONVERTERランプ |
緑（点滅） | 強制DHCPサーバ機能が動作しているとき |
| 消灯 | 無線LANアクセスポイント（親機）として動作しているとき | |
| 状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき（※2） |
（※1） ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
（※2） 状態表示ランプ点灯設定によって消灯しているランプは、らくらくスタートボタンをランプが点灯するまで短押しすると一時的に（約3分間）、点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。

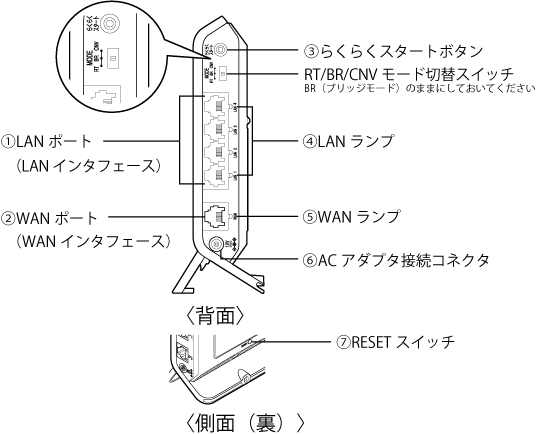

WG1900HP(KP) ＜背面／側面（裏）図＞
| 名 称 | 説 明 | |
|---|---|---|
①LANポート |
パソコンまたはゲーム機などと接続します。 | |
②WANポート |
ホームゲートウェイ／回線終端装置と接続します。 | |
③らくらくスタートボタン |
WPSでWi-Fi設定するときに使用します。 | |
| らくらく無線スタートでWi-Fi設定するときに使用します。 | ||
| 強制DHCPサーバ機能を動作させるときに使用します。 | ||
④LANランプ |
緑（点灯） | LANポートのリンクが確立しているとき |
| 緑（点滅） | LANポートでデータ送受信しているとき | |
| 消灯 | LANポートのリンクが確立していないとき | |
⑤WANランプ |
緑（点灯） | WANポートのリンクが確立しているとき |
| 緑（点滅） | WANポートでデータ送受信しているとき | |
| 消灯 | WANポートのリンクが確立していないとき | |
⑥ACアダプタ接続コネクタ |
WG1900HP(KP)用ACアダプタを接続します。 | |
⑦RESETスイッチ |
初期化するときに使用します。 | |
