メッシュ中継機に設定して親機に接続する

本商品をメッシュ中継機として使用するには、メッシュ親機とWi-Fi接続します。また、有線接続でメッシュ親機と接続することも可能です。
メッシュ親機と接続すると、親機のネットワーク名（SSID）、暗号化モード、暗号化キーを自動で引き継ぎます。

◆補足◆

  • メッシュ親機には、本商品のメッシュ機能に対応した機種を使用してください。
  • メッシュ機能は、暗号化モードが「WPA2-PSK(AES)」の場合に使用できます。
  • メッシュネットワークで接続できる中継機／子機の接続可能台数についてはメッシュ親機の取扱説明書などを参照してください。メッシュ親機がWG2600HP4の場合、「メッシュネットワークを構築する」を参照してください。

◆注意◆

  • メッシュ親機とメッシュ中継機を有線接続する場合は、メッシュ親機のLANポートとメッシュ中継機のWANポートをLANケーブルで接続してください。

設定を行う前に

設定手順

1.
本商品をメッシュ中継機に設定します。
設定方法は「メッシュ中継機に設定する」を参照してください。
2.
メッシュ親機と接続設定します。

▲ページトップ

LANケーブルを使用してメッシュ親機と接続する

1.
本商品の電源を切ります。

※ 本商品のACアダプタを電源コンセントから抜いて、電源を切ります。

2.
本商品のWANポートとメッシュ親機のLANポートをLANケーブルで接続します。

装置イラスト

3.

メッシュ親機の電源が入っていることを確認します。

4.

本商品の電源を入れ、約90秒待ちます。

5.

本商品のACTIVE ランプが橙点灯、CONVERTER ランプが緑点灯すると、メッシュ親機との接続設定が完了します。

※ 有線メッシュとして利用するの場合はこのまま使用できます。メッシュWi-Fiとして利用する場合は手順6に進みます。

6.
手順2で本商品とメッシュ親機を接続したLANケーブルを取り外します。
7.
本商品の電源をいったん切り、約10秒待ってから入れ直します。

▲ページトップ

WPSでメッシュ親機と接続する

＜設定を行う前に＞

  • 接続する親機がWPSに対応している必要があります。親機の取扱説明書などで確認してください。

※ 下記手順のメッシュ親機は、WG2600HP4を例にしています。

1.

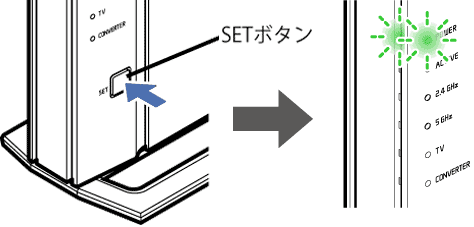

本商品のSETボタンを長押しして、POWERランプが緑点滅になったら放します。


＜本商品＞

◆補足◆

  • POWERランプが緑点滅するまで、時間がかかる場合があります。
2.
メッシュ親機のSETボタンを長押しして、POWERランプが緑点滅になったら放します。


＜メッシュ親機＞

3.

しばらく待って、メッシュ親機のPOWERランプが橙点灯することを確認します。

◆補足◆

  • メッシュ親機のPOWERランプは、約10秒間橙点灯したあと、緑点灯に戻ります。
4.

本商品のPOWERランプが10秒間橙点灯したあと、緑点灯に戻ります。

◆注意◆

5.

しばらくして、本商品のPOWERランプが緑点灯、ACTIVEランプが橙点灯、CONVERTERランプが緑点灯したら設定は完了です。

▲ページトップ

Wi-Fi Onboardingでメッシュ親機と接続する

＜設定を行う前に＞

  • メッシュ親機がWG2600HP4の場合、Wi-Fi Onboardingで接続することができます。
1.
メッシュ親機の クイック設定Webを起動します。
2.
ホーム画面の「Wi-Fi（無線LAN）設定」－「Wi-Fi基本設定」をクリックします。
3.
本商品（メッシュ中継機）のSETボタンを長押しして、POWERランプが緑点滅になったら放します。


＜本商品＞

◆補足◆

  • POWERランプが緑点滅するまで、時間がかかる場合があります。
4.
メッシュ親機側クイック設定Webの［Onboarding 開始］をクリックします。
メッシュ親機のPOWERランプが緑点滅します。

設定画面イメージ

5.

しばらく待って、メッシュ親機のPOWERランプが橙点灯することを確認します。

◆補足◆

  • メッシュ親機のPOWERランプは、約10秒間橙点灯したあと、緑点灯に戻ります。
6.

本商品のPOWERランプが10秒間橙点灯したあと、緑点灯に戻ります。

◆注意◆

  • 本商品のPOWERランプが約10秒間赤点灯または赤点滅した場合は、Wi-Fi Onboardingに失敗しています。
    「うまく動作しない場合は」を参照してください。
7.

本商品のPOWERランプが緑点灯、ACTIVEランプが橙点灯、CONVERTERランプが緑点灯したら設定は完了です。

使いかた

うまく動作しない場合は

  • WPSまたはWi-Fi Onboardingで親機とWi-Fi接続できない。

    → 本商品と親機の距離を1～3mに近づけてWi-Fi接続してください。

    → 電波に影響を与える機器（コードレス電話機や電子レンジなど）から離れて接続してください。

    → 親機でWi-Fiのステルス機能を使用している場合は、WPSで接続できません。
    LANケーブルを使用してメッシュ親機と接続 または、Wi-Fi Onboardingでメッシュ親機と接続 してください。
