Windows XPの[ワイヤレスネットワーク接続]での暗号化設定

●暗号化設定を使用してネットワークに接続する

●暗号化設定を使用しないでネットワーク接続をする

●通信状態を確認する


■暗号化設定を使用してネットワークに接続する

Windows XPのワイヤレスネットワーク接続を使って、64bitWEP/128bitWEP/152bitWEP/TKIP/AESの暗号化設定をします。無線LAN内蔵パソコンの無線(ワイヤレス)機能を有効にしてから、下記の手順で設定してください。
なお、暗号化の設定を行う場合は、親機を先に設定します。

<注意事項>

Windows XPの[ワイヤレスネットワーク接続]アイコンを使って、暗号化の設定をします。

1.

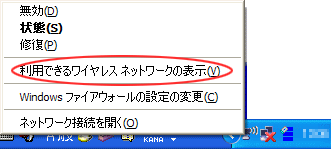

パソコン画面右下の通知領域(タスクトレイ)にある[ワイヤレス ネットワーク接続]アイコンを右クリックし、「利用できるワイヤレスネットワークの表示」をクリックします。

画面例

工場出荷時の親機のネットワーク名(SSID)は、本商品のラベルに記載されています。
[ワイヤレス ネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、親機の電源を切る→再度電源を投入するを行い、手順2からやり直してください。
2.
接続する親機のネットワーク名(SSID)を選択し、[接続]をクリックし<すでに暗号化が設定されている場合>に進みます。
設定を変更する場合は[詳細設定の変更]クリックしてください。

画面例

(画面の表示ネットワーク名(SSID)は一例です。以降の画面も同様です)

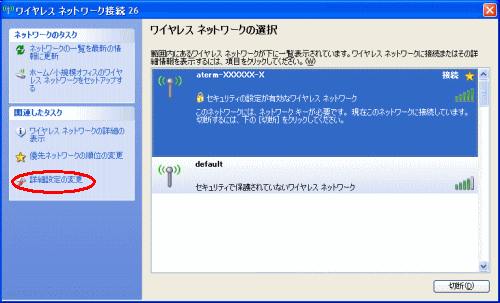

[詳細設定の変更]をクリックします。

画面例

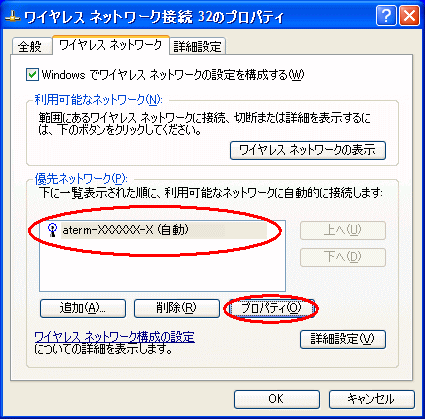

[ワイヤレスネットワーク]タブを選択し、[優先ネットワーク]内から、接続する親機のネットワーク名(SSID)を選択し、[プロパティ]をクリックします。

画面例

接続する親機が[優先ネットワーク]に表示されていない場合は[追加]をクリックし、接続する親機のネットワーク名(SSID)を設定後、手順3へ進みます。
3.
暗号化の設定を行います。
暗号化にWEPを設定する場合は こちら

※本商品の初期設定はプライマリSSIDがWPA/WPA2-PSK(AES)、セカンダリSSIDがWEP(128bit)です。

<暗号化をWPA-PSKまたはWPA2-PSKで設定する場合>

※WPA-PSKまたはWPA2-PSKに対応した子機でのみご利用になれます。

画面例

<すでに暗号化が設定されている場合>

画面例

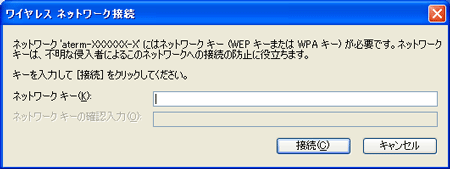

すでに接続する親機に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。

※ ネットワークキーは親機の「クイック設定Web」の「Wi-Fi(無線LAN)設定」-「Wi-Fi(無線LAN)設定」-[暗号化]の「WPA暗号化キー(PSK)」で確認できます。

4.

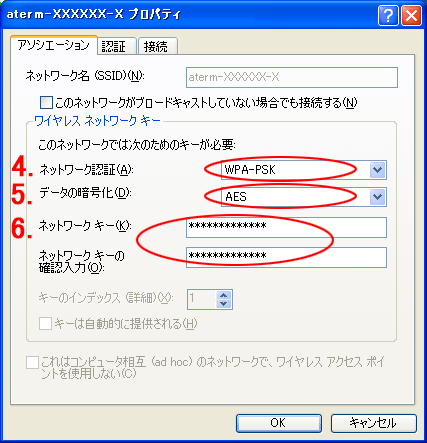

「WPA-PSK」または「WPA2-PSK」を選択します。
5.
「データの暗号化」から「AES」または「TKIP」を選択します。
6.
「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力します。
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する親機または子機の「暗号化キー」と同じ設定値)を入力してください。
ネットワークキーには、8~63桁の英数記号、または64桁の16進数を指定できます。

※ネットワークキーに使用できる文字は以下のとおりです。

8~63桁の場合:英数記号(0~9、a~z、A~Z、下表の記号)

記号表

※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。

64桁の場合:16進数(0~9、a~f、A~F)
7.
[OK]をクリックします。
8.
[OK]をクリックします。

<暗号化をWEPで設定する場合>

画面例

※ 「認証」タブで「このネットワークで IEEE 802.1X を有効にする」のチェックが外れていることを確認する

<すでに暗号化が設定されている場合>

画面例

・ すでに接続する親機に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。

※ ネットワークキーは親機の「クイック設定Web」の「Wi-Fi(無線LAN)設定」-「Wi-Fi(無線LAN)設定」-[暗号化]の「暗号化キー(WEPキー)1~4番」のご利用の番号で確認できます。

4.

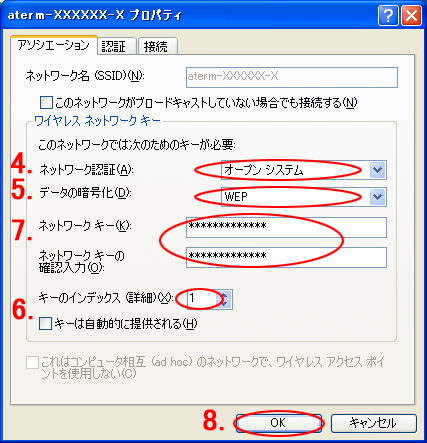

「オープンシステム」を選択します。
5.
「WEP」を選択します。
6.
「キーは自動的に提供される」のチェックを外し、接続するネットワークの設定に合わせてキーのインデックス番号を選択します。
7.
「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力します。

「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する親機または子機の「暗号化キー」と同じ設定値)を入力してください。

ASCII文字/16進数の別は入力された文字列の長さを元に自動識別されます。
・ASCII文字の場合 英数字
 5文字 親機に64bitWEPを設定している場合のみ可
13文字 親機に128bitWEPを設定している場合のみ可
16文字 親機に152bitWEPを設定している場合のみ可
・16進数の場合 0~9,A~F
10文字 親機に64bitWEPを設定している場合のみ可
26文字 親機に128bitWEPを設定している場合のみ可
32文字 親機に152bitWEPを設定している場合のみ可
「キーのインデックス」1~4番は、本商品の「使用する暗号化キー」1~4番に相当します。
8.
[OK]をクリックします。
9.
[OK]をクリックします。

↑ページのトップへ


■暗号化設定を使用しないでネットワーク接続する

1.
[ワイヤレス ネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックします。
2.

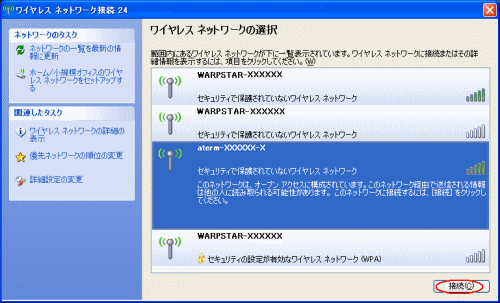

接続するネットワーク名(SSID)を選択し、[接続]をクリックします。
【本商品に接続する場合】
工場出荷時の親機のネットワーク名(SSID)は、本商品のラベルに記載されています。
[ワイヤレス ネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、親機の電源を切る→再度電源を投入するを行い、手順1からやり直してください。

画面例

3.

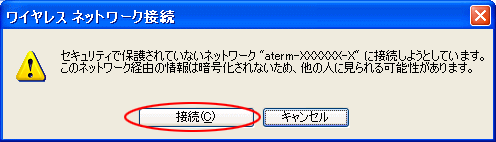

次の画面が表示された場合は、[接続]をクリックします。

画面例

↑ページのトップへ


■通信状態を確認する

1.
画面右下のタスクトレイに表示されているワイヤレスネットワーク接続アイコンを右クリックし、「状態」をクリックします。
2.

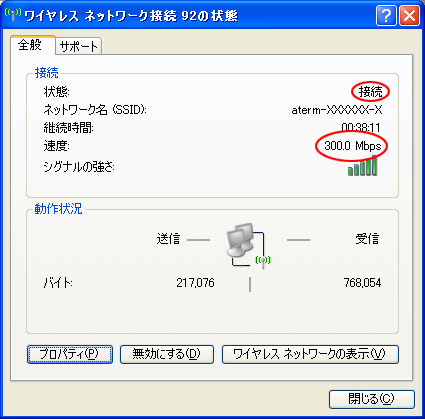

Wi-Fi設定が正しく行われていることを確認します。
状態は「接続」になっていること
速度が表示されていること

※表示される速度は、ご利用の環境により異なります。

画面例

3.

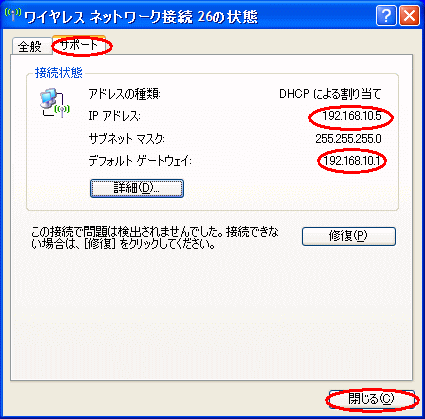

「サポート」タブをクリックし、IPアドレスとデフォルトゲートウェイが正しく「192.168.10.xxx」になっていることを確認したら、「閉じる」をクリックします。

画面例
