VPNパススルー機能
仮想プライベートネットワーク(VPN : Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。
本商品は、IPsec(IP Security)またはPPTP(Point to Point Tunneling Protocol)によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることが可能です。

IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器/PPTPクライアントからWAN側のIPsec機器/PPTPサーバにアクセスすることが可能です。
また、WAN側のIPsec機器/PPTPクライアントからLAN側のIPsec機器/PPTPサーバにアクセスするように設定することも可能です。


例えば、［利用例1］では、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスすることができます。
［利用例2］のように、自宅のPPTPサーバに外部のパソコンからアクセスさせることもできます。
＜ご注意＞　−本商品にて「VPNパススルー通信」を行う場合−
  • 1台のIPsec機器に対して1台のIPsec機器との通信のみ可能です。1台のIPsec機器に対して、複数台のIPsec機器との通信はできません。
    （IPsec機器間で1セッションの通信のみ可能です。）
  • 本商品内のローカルネットワークにIPsec機器/PPTPサーバを構築する場合は、ポートマッピング設定を併用する必要があります。

  • ポートマッピング設定を必要とする通信では、同時に複数台の端末を指定することはできません。
ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を示します。

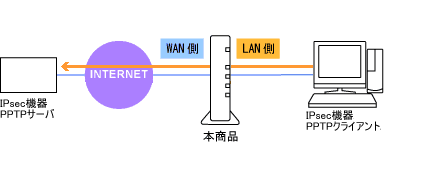

［利用例1］
本商品に接続した1台のIPsec機器/PPTPクライアントから1台のIPsec機器/PPTPサーバに接続する

ネットワーク構成例

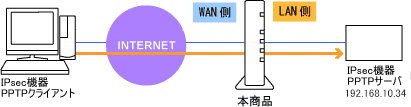

［利用例2］
本商品に接続したIPsec機器/PPTPサーバに接続する
ネットワーク構成例

本商品に接続できるIPsec機器/PPTPサーバは1台のみです。
お使いのOSがIPsec機器/PPTPサーバとして利用できるかどうか、およびIPsec機器/PPTPサーバの設定方法の詳細は、OSのサポート窓口でご確認ください。
＜お知らせ＞
  • Mac OS の場合は、PPTP通信ソフトウェアがサードパーティより提供されています。

  • PPTP機能またはIPsec機能のサポート状況および設定方法の詳細は、それぞれのメーカにお問い合わせください。
■設定方法
［利用例1］の場合と［利用例2］の場合では、設定方法が異なります。

● WAN側のIPsec機器/PPTPサーバにアクセスする場合のLAN側のIPsec機器/PPTPクライアントの設定
（［利用例1］の場合）
  PPTP接続、IPsec接続ともに、本商品に設定する必要はありません。

下記にパソコンへのPPTPクライアント設定の一例を説明します。
なお、これらパソコンに関することは、それぞれのメーカへお問い合わせください。

  ・Windows 10が、PPTPクライアントの場合
  ・Windows 8が、PPTPクライアントの場合
  ・Windows 7が、PPTPクライアントの場合
  ・Windows Vistaが、PPTPクライアントの場合
  ・Windows XPが、PPTPクライアントの場合

● WAN側のIPsec機器/PPTPクライアントからのアクセスをLAN側のIPsec機器/PPTPサーバで受ける場合の設定
（［利用例2］の場合）
  LAN側のIPsec機器/PPTPサーバにWAN側のIPsec機器/PPTPクライアントからアクセスする場合は、本商品へポートマッピングの設定が必要です。
設定するポート番号は使用するプロトコルにより異なります。
下記にPPTPを使用した場合の設定手順を示します。

「クイック設定Web」
1.
詳細モード
「詳細設定」-「ポートマッピング設定」で設定する
2. 「IPアドレス」にPPTPサーバのIPアドレスを入力する
［利用例2］のようにPPTPサーバのIPアドレスが[192.168.10.34]の場合は、[192.168.10.34]を入力します。
3. 「プロトコル」から「TCP」を選択する
4. 「ポート番号」に「1723」を入力する
5. ［設定］をクリックする
「NATエントリ」画面に追加されたことを確認します

＜お知らせ＞
  • PPTPで設定必要なポート番号は以下のとおりです。
    PPTP   TCPポート番号　 :　1723


  • IPsecで設定必要なポート番号は以下のとおりです。
    IKE   UDPポート番号　 :　500,4500
