| 本製品の装置情報や設定内容を表示します。 |
●PPPoEルータモード/ローカルルータモードの場合

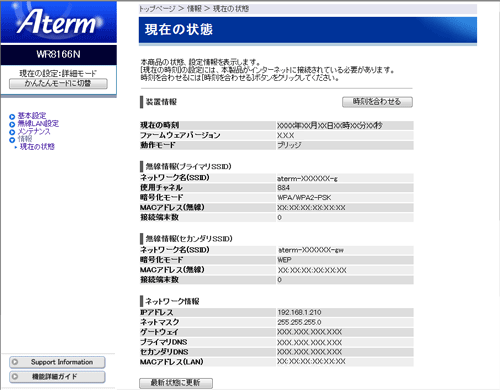

●ブリッジモードの場合 |
| |

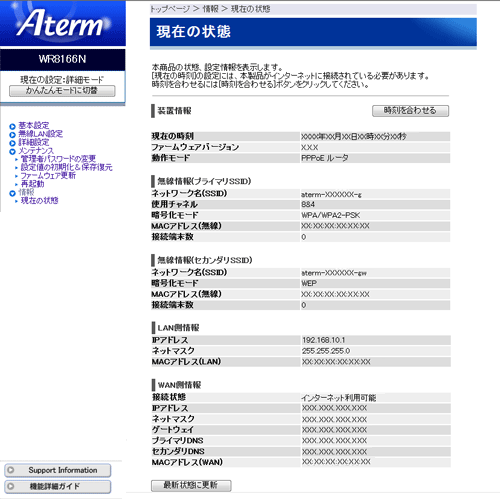

| ●PPPoEルータモード/ローカルルータモードの場合 |
| ■現在の状態 |
 |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
| 本製品の装置情報を表示します。 |
| ［時刻を合わせる］ |
|
本製品に即時に現在の時刻を設定したいときにクリックします。 |
|
 |
現在の時刻 |
| |
現在の時刻を表示します。インターネットに接続されている場合は、自動的に同期を行います。
自動設定されるまでに、電源を入れてから約1時間かかります。
|
| |
|
|
ファームウェアバージョン |
|
本製品のファームウェアバージョンです。 |
| |
|
|
動作モード |
|
かんたんモード
「基本設定」、または
詳細モード
「基本設定」で選択した動作モードです。 |
|
| |
| ［無線情報（プライマリSSID）］ |
|
ネットワーク名（SSID） |
|
プライマリSSIDのネットワーク名（SSID）を表示します。 |
|
|
|
使用チャネル |
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
|
暗号化モード |
|
プライマリSSIDの暗号化モードを表示します。 |
|
|
|
MACアドレス（無線） |
|
無線のMACアドレスを表示します。 |
|
|
|
接続端末数 |
|
プライマリSSIDに接続している端末数を表示します。 |
|
| |
| ［無線情報（セカンダリSSID）］ |
|
ネットワーク名（SSID） |
|
セカンダリSSIDのネットワーク名（SSID）を表示します。 |
|
|
|
暗号化モード |
|
セカンダリSSIDの暗号化モードを表示します。 |
|
|
|
MACアドレス（無線） |
|
無線のMACアドレスを表示します。 |
|
|
|
接続端末数 |
|
セカンダリSSIDに接続している端末数を表示します。 |
|
|
| ［LAN側情報］ |
|
IPアドレス |
|
詳細モード
「LAN側設定」で設定した、本製品のLAN側のIPアドレスを表示します。 |
| |
|
|
ネットマスク |
|
詳細モード
「LAN側設定」で設定した、本製品のLAN側のネットマスクを表示します。 |
| |
|
|
MACアドレス（LAN） |
|
LAN側のMACアドレスを表示します。 |
| |
|
|
|
| ［WAN側情報］ |
|
接続状態 |
|
現在の接続状態を表示します。 |
| |
|
|
IPアドレス |
|
本製品のWAN側のIPアドレスを表示します。 |
| |
|
|
ネットマスク |
|
本製品のWAN側のネットマスクを表示します。 |
|
|
|
ゲートウェイ |
|
本製品のWAN側のゲートウェイを表示します。 |
|
|
|
プライマリDNS |
|
本製品のWAN側のプライマリDNSを表示します。 |
|
|
|
セカンダリDNS |
|
本製品のWAN側のセカンダリDNSを表示します。 |
|
|
|
MACアドレス（WAN） |
|
WAN側のMACアドレスを表示します。 |
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
