設置のしかた

置き場所を決める

本商品には電源、回線、パソコンなどを接続します。ケーブルの長さが決まっているものもあるので、ポイントとなる点をいくつかあげます。
実際の接続は、「つなぎかたガイド」を参照してください。

  • 親機として使用する場合はブロードバンドモデムなどのそばに置く
  • 電源コンセントはあるか?

    → 電源コンセントを確保しましょう。

  • 子機から無線で電波の届く距離に置く

    → 子機を設定するときは、親機のそばで設定しましょう。

警告 警告
  • 本商品を落とさないでください。落下によって故障の原因となったり、そのまま使用すると火災・感電の原因となることがあります。万一、本商品を落としたり破損した場合は、すぐに本商品のACアダプタをコンセントから抜いて、Atermインフォメーションセンターにご連絡ください。
注意 注意
  • 本商品を重ね置きや横置きしないでください。重ね置きや横置きすると内部に熱がこもり、火災の原因となることがあります。
  • 大きな衝撃や振動などが加わる場所には設置しないでください。また、垂直面以外の壁や天井などには設置しないでください。振動などで落下し、故障、けがの原因となります。
  • ベニヤ板などのやわらかい壁には設置しないでください。確実に固定できる場所に設置してください。ネジが外れ落下し、故障、けがの原因となります。
  • 壁掛け設置されている状態で、本商品にケーブルを接続したり、スイッチの操作などを行う際には、必ず本商品を手で支えながら行ってください。落下すると、故障、けがの原因となります。
  • 通風孔をふさがないでください。通風孔をふさぐと、内部に熱がこもり、火災の原因となることがあります。

    例

◆補足◆

  • 無線で届く範囲は壁や家具、什器など周囲の環境により短くなります。
  • 親機と子機は1m以上離してお使いください。
  • 本商品は、アンテナが内蔵されています。設置位置により十分な通信特性が得られない場合があります。
  • 本商品をコードレス電話機やテレビ、ラジオなどの近くで使用すると、コードレス電話機の通話にノイズが入ったり、テレビ画面が乱れるなど受信障害の原因となることがあります。このような場合は、お互いを数m以上離してお使いください。

設置する

本商品は、縦置きまたは壁掛けにてご使用ください。横置きでは使用しないでください。
また、前後左右5cm、上5cm以内に、パソコンや壁などのものがない場所に設置してください。
壁掛けの場合は壁掛け面を除きます。
なお、本商品を中継機/子機としてご使用になる場合も同様に設置してください。

警告 警告

ACアダプタを接続および設置する際は、以下のことにご注意ください。

  • ACアダプタは、必ず本商品に添付のものをお使いください。また、本商品に添付のACアダプタは、他の製品に使用しないでください。
  • 風通しの悪い場所に設置しないでください。
  • ACアダプタにものをのせたり布を掛けたりしないでください。
  • たこ足配線にしないでください。
  • ACアダプタをコンセントに差し込んだ状態で、ACアダプタに強い衝撃や無理な力を与えたり、ねじったりしないで、まっすぐ抜き差ししてください。特に、回転式の抜け止め型コンセントへ抜き差しする場合には、無理な力をかけないように注意してください。ACアダプタが割れたり、壊れたりする場合があり、火災、感電、故障の原因となります。
注意 注意
  • 本商品の上にものを置いたり、重ね置きはしないでください。

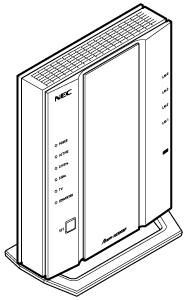

縦置きの場合

1.
スタンドを本体底面に取り付けます。
  • (1) スタンドの凸部を本体底面のスタンド用取り付け穴に差し込みます。
    スタンド底面にある取り付け方向の矢印が本体前面側(ランプ側)に向くように差し込んでください。
  • (2) 取り付け方向にスライドさせます。

2.
本体を立てます。

◆補足◆

  • スタンドを外す場合は、取り外し方向へスライドさせてから外してください。

壁掛けの場合

◆補足◆

  • 壁掛け用ネジ(2本)はお客様でご用意ください。

    推奨:丸頭 木ネジ M 3.1×16

1.
あらかじめ添付のスタンドを底面が壁側になるように壁掛け用のネジを取り付けます。
スタンドの矢印(▲マーク)が上になるように壁面へネジ止めします。(ネジの間隔:約80mm)

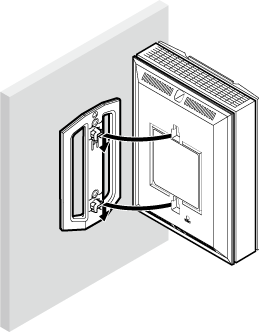

2.
スタンドに本体側面(ラベル面)の取り付け穴を差し込み、下方向へスライドさせて固定します。

◆補足◆

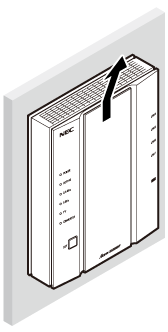

  • 壁から取り外す場合は、図のように、本体を上方向へスライドさせてから取り外してください。取り外すときは、本体の両側を持ってください。

  • 本商品を壁掛けで使用する場合、同じ場所に長期間設置すると、壁紙が変色(色あせ)する場合があります。

本商品の廃棄について

本商品に接続した端末の情報や、工場出荷状態から変更した無線の暗号化キーなどの情報が、第三者に漏洩しないよう、本商品を初期化してから廃棄することをお勧めします。(故障等で初期化ができない場合を除く)
