Aterm WX(AX)1800HP トップページ > 各部名称

各部名称

前面・側面

WX(AX)1800HP・前面

親機としてご使用になる場合

名称 表示（色） 説明
ACTIVEランプ
（通信状態表示）		 緑 点灯 PPPoEルータモードの場合にPPPリンクが確立しWAN側にIPアドレスが設定されているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき
速い点滅 PPPoEルータモードの場合に相手からの応答を確認しているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき
遅い点滅 PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔）
橙 点灯 ブリッジモードのとき
赤 点灯 回線自動判定時に異常を検知してインターネット通信できないとき
遅い点滅 IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき
- 消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき
Wi-Fiランプ
（Wi-Fi通信状態表示）		 緑 点灯 2.4GHz帯または5GHz帯で通信可能なとき
速い点滅 2.4GHz帯または5GHz帯でデータ送受信しているとき
橙 点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
- 消灯 Wi-Fiを使用していないとき
MESHランプ
（メッシュWi-Fi通信状態表示）		 緑 点灯 メッシュ親機として起動しているとき
点滅 メッシュWi-Fi未設定もしくは設定中のとき
- 消灯 メッシュWi-Fiを使用していないとき
OPTIONランプ
（保守サービス状態表示）		 緑 点滅 ※2 ブリッジモードで強制DHCPサーバ機能が動作しているとき
橙 点滅 ボタンでファームウェアをバージョンアップしているとき
青 点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
赤 点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
- 消灯 ブリッジモードで強制DHCPサーバ機能が動作していないとき
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi設定をしているとき
橙 点灯 ※1 ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
赤 点灯 WPSでWi-Fi設定に失敗したとき
点滅 RESETスイッチによる初期化が完了したとき
- 消灯 電源が入っていないとき
  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。

中継機・子機としてご使用になる場合

名称 表示（色） 説明
ACTIVEランプ
（通信状態表示）		 緑 点灯 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき
橙 点灯 親機とのリンクが5GHz帯のWi-Fiで確立しているとき
親機とのリンクが有線で確立しているとき
- 消灯 親機とのリンクが確立されていないとき
Wi-Fiランプ
（Wi-Fi通信状態表示）		 緑 点灯 2.4GHz帯または5GHz帯の電波強度が「強」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「強」で、データ送受信しているとき
橙 点灯 2.4GHz帯または5GHz帯の電波強度が「中」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「中」で、データ送受信しているとき
遅い点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
赤 点灯 2.4GHz帯または5GHz帯の電波強度が「弱」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「弱」で、データ送受信しているとき
- 消灯 Wi-Fiの電波が届いていないとき
Wi-Fi接続設定がされていないとき
MESHランプ
（メッシュWi-Fi通信状態表示）		 緑 点滅 メッシュWi-Fi未設定もしくは設定中のとき
橙 点灯 メッシュ中継機として起動しているとき
- 消灯 メッシュWi-Fiを使用していないとき
OPTIONランプ
（親機・子機状態表示）		 緑 点灯 ※3 子機として動作しているとき（中継機能を停止しているとき）
点滅 ※3 強制DHCPサーバ機能が動作しているとき
橙 点灯 中継機として動作しているとき
点滅 ボタンでファームウェアをバージョンアップしているとき
青 点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
赤 点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
- 消灯 中継機／子機で起動していないとき
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi設定しているとき
橙 点灯 ※4 ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
赤 点灯 WPSでWi-Fi設定に失敗したとき
点滅 RESETスイッチによる初期化が完了したとき
- 消灯 電源が入っていないとき
  1. ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。
  2. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

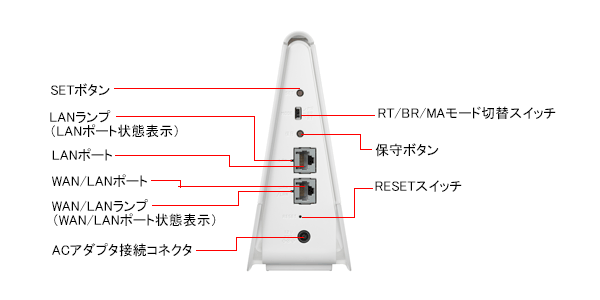

背面

WX(AX)1800HP・背面

名称 表示（色） 説明
SETボタン SET WPSでWi-Fi設定するときに使用します。
ブリッジモードでクイック設定Webを開くために、強制DHCPサーバを動作させるときに使用します。
ファームウェアをバージョンアップするときに使用します。
LANランプ
（LANポート状態表示）		 緑 点灯 LANポートのリンクが確立しているとき
点滅 LANポートがデータ送受信しているとき
- 消灯 LANポートのリンクが確立していないとき
LANポート
 LAN LANケーブルを使用して、パソコンまたはゲーム機などと接続するためのポートです。使用するLANケーブルは、カテゴリ5e以上をご使用ください。
WAN/LANポート WAN/LAN 添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。 RT/BR/MA切替スイッチが「BR」、「MA」側のときは、LANポートとして使用することができます。使用するLANケーブルは、カテゴリ5e以上をご使用ください。
WAN/LANランプ
（WAN/LANポート状態表示）		 緑 点灯 WAN/LANポートのリンクが確立しているとき
点滅 WAN/LANポートがデータ送受信しているとき
- 消灯 WAN/LANポートのリンクが確立していないとき
ACアダプタ接続コネクタ - WX(AX)1800HP用ACアダプタを接続します。
RT/BR/MAモード切替スイッチ MODE 動作モードをメッシュ中継機またはメッシュ機能を利用しない中継機／子機モード（MA側）、ブリッジモード（BR側）またはルータモード（RT側）へ切り替えるときに使用します。
※ 工場出荷状態は、ルータモード（RT側）です。
保守ボタン 保守 保守用のボタン。通常動作中は使用しません。
動作モードを、メッシュ機能を利用しない中継機／子機へ切り替えるときに使用します。
ファームウェアをバージョンアップするときに使用します。
RESETスイッチ RESET 初期化するときに使用します。
