各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

前面

WM3500R・前面

※製品画像と外観が異なる場合がありますが、動作は同一です。

名称 表示(色) 説明
POWERランプ
(電源)
点灯 電源が入っているとき
点滅 「らくらく無線スタート」で設定をしているとき
自動LED消灯が設定されているとき(約5秒に1回の点滅)

点滅 新しいファームウェアが存在しているとき
「WPS」で無線設定中
点滅 「らくらく無線スタート」で設定をしているとき
点灯 ファームウェアをバージョンアップしているとき
「らくらく無線スタート」の設定が完了したとき
「WPS」で無線設定が完了したとき
サインアップで契約情報を書き込み中のとき
点灯 「らくらく無線スタート」に失敗したとき
点滅 初期化準備状態
「WPS」で無線設定が失敗したとき
- 消灯 電源が入っていないとき
バッテリーランプ 点灯 電池の残量が約10%以上のとき
遅い
点滅
電池の残量が約5%以上、約10%未満のとき(1秒間隔)
速い
点滅
電池の残量が約5%未満のとき(0.5秒間隔)
点灯 充電中
- 消灯 充電完了(電源OFF時)
自動LED消灯が設定されているとき
電源が入っていないとき

WLAN(Wi-Fi)ランプ
(無線通信状態表示)

点灯 無線LANが使用可能なとき
点滅 無線LANでデータ送受信しているとき
- 消灯 無線LANスリープしているとき
自動LED消灯が設定されているとき
電源が入っていないとき
WiMAXランプ
(WiMAX通信
状態表示)
点灯 ネットワーク接続で通信しているとき
点滅 ネットワーク接続処理中
点滅 サービス加入契約が完了していないとき
点灯 ネットワーク接続に失敗したとき
- 消灯 ネットワーク接続していないとき
自動LED消灯が設定されているとき
無線LANアクセスポイントモードのとき
電源が入っていないとき
アンテナランプ
(WiMAX電界
強度表示)
3点灯 強レベル
2点灯 中レベル
1点灯 弱レベル
- 消灯 圏外/ネットワーク接続していないとき
自動LED消灯が設定されているとき
無線LANアクセスポイントモードのとき
電源が入っていないとき

※ 自動LED消灯を使用中は、すべてのLEDが消灯し、POWERランプのみが5秒に1回の点滅をします。

側面

WM3500R・側面

※製品画像と外観が異なる場合がありますが、動作は同一です。

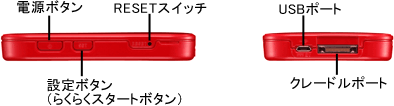

名称 表示 説明
電源ボタン 電源ボタンマーク 電源のON/OFFを行います。
設定ボタン※1
(らくらくスタートボタン)
SET らくらく無線スタートで設定をするときに使用します。
「WPS」を設定するときに使用します。
ファームウェアの更新をするときに使用します。
WiMAX通信が失敗した場合、再度WiMAXネットワークに接続するときに使用します。
自動LED消灯を一時的に解除するときに使用します。(LEDが約10秒間のみ通常点灯します。)
RESETスイッチ RESET 初期化するときに使用します。
ファームウェアの更新をするときに使用します。
USBポート USBポートマーク

ACアダプタを接続して充電するときに使用します。また、USBケーブルを接続してWiMAX通信をするときに使用します。

クレードルポート -

クレードルを接続します。
※クレードルはオプション品です。

※1 無線LAN端末(子機)側の操作説明では、「らくらくスタートボタン」または、「らくらく無線スタートボタン」という名称で記載されています。
