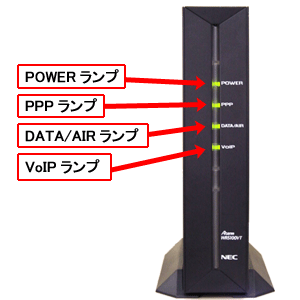

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ | 緑 | 点灯 | 電源が投入されています。 |
| 橙 | 点灯 | ファームウェアをバージョンアップしています。 | |
| 赤 | 点滅 | バージョンアップに失敗しています。 ※サポート窓口案内に記載のインフォメーションサービスまでご連絡ください。 |
|
| 緑 橙 |
点滅 | 自己診断が正常に終了しました。 | |
| − | 消灯 | 電源が切れています。 | |
| PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 |
| 遅い 点滅 |
PPPの認証が失敗しました。 (約1秒間隔) |
||
| 速い 点滅 |
相手先から応答がありません。 | ||
| − | 消灯 | PPPのリンクが確立していません。 | |
| DATA/AIRランプ | 緑 | 点灯 | ETHERNETポート側でデータの送受信をしています。 |
| 橙 | 点滅 | 無線LAN側でデータの送受信をしています。 | |
| − | 消灯 | データの送受信をしていません。 | |
| VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 |
| 点滅 | IP電話を使用中です。(約0.5秒間隔) | ||
| 赤 | 点灯 | IP電話を使用できません。 | |
| 橙 | 点灯 | 「情報」- 「電話の状態と状態の変更」で［IP電話利用停止］が設定されています。 | |
| 点滅 | 加入電話(NTT等)で電話を使用中です。 | ||
| − | 消灯 | IP電話が設定されていません。 | |

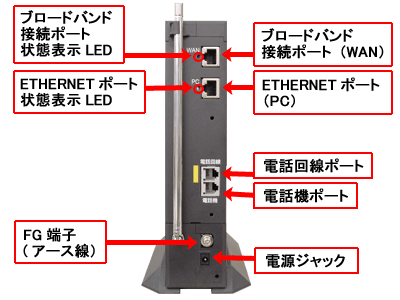

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| ブロードバンド 接続ポート |
WAN | ETHERNETケーブルを使用してブロードバンドモデムに接続するためのポートです。 | |
| ETHERNET ポート |
PC | ETHERNETケーブル(添付品)を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
|
| 電話回線ポート | 電話 回線 |
電話回線ケーブル(添付品)を使用してスプリッタのPHONEポートまたは電話回線モジュラージャックに接続するためのポートです。 | |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 | |
| ブロードバンド 接続ポート 状態表示LED |
緑 | 点灯 | ブロードバンド接続ポートのリンクが確立しています。 |
| 点滅 | ADSLモデムまたはブロードバンドモデムなどとデータ送受信中です。 | ||
| − | 消灯 | ブロードバンド接続ポートのリンクが確立していません。 | |
| ETHERNETポート 状態表示LED |
緑 | 点灯 | ETHERNETポートのリンクが確立しています。 |
| 点滅 | パソコンまたはHUBとデータ送受信中です。 | ||
| − | 消灯 | ETHERNETポートのリンクが確立していません。 | |
| FG端子 | FG | アース線を接続するための端子です。 (ネジ径は4.0mm) |
|
| 電源ジャック | AC IN | ACアダプタを接続します。 | |

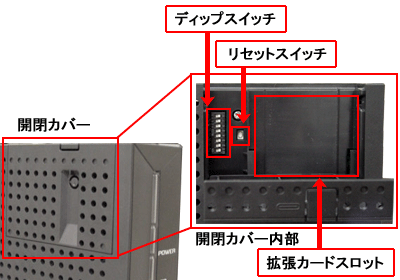

側面
| 名称 | 表示 | 説明 |
|---|---|---|
| リセットスイッチ | RESET | 本商品を再起動するときに利用します。 |
| ディップスイッチ | DIP SW | 工場出荷時の設定値で起動するときに使用します。 |
| 拡張カードスロット | − | 無線LANを利用する場合に、WL54AGを装着します。 |
コードレス電話子機
| 名称 | 表示（色） | 説明 |
|---|---|---|
| ディスプレイ | 12×1行 英数字 カタカナ |
待機状態は内線番号が表示されます。 増設するコードレス電話子機を初めて使用する時は"ナイセン"と表示されます。 通話時間を表示します。 ※コードレス電話子機を充電器に戻したあとも約5秒間、通話時間が表示されます。通話時間が59分59秒を超えたときは、0分00秒から表示し直されます。 |
| 内線 | 内線で通話中に表示されます。 | |
| 外線 | 外線で通話中に表示されます。 | |
| 着信データ | 過去にかかってきた電話番号を表示させる操作をしたときに表示されます。 | |
| リダイヤル | 同じ相手にもう一度電話をかける操作をしたときに表示されます。 | |
 |
電池の充電残量が少ないときに表示されます。 | |
| ベル切 | ベルが鳴らないようにしているときに表示されます。 | |
| (1)メニュー | メニュー | 各種設定や登録のときに使います。 |
| (2) ワンタッチ | ワンタッチ | よく電話をかける相手を登録して、ワンタッチで電話をかけるときに使います。 |
(3) |
▲/▼ | 電話帳に登録されている相手先を選ぶときに使います。 |
| ＜ | 1回押すと電話をかけた相手にもう一度かけるとき(リダイヤル)や、カーソルの移動に使います。 2回押すとかかってきた相手の電話番号を表示させるときや、カーソルの移動に使います。 |
|
| ＞ | 各種音量を調節するときや、カーソルの移動に使います。 | |
| (4)通話 | 通話 | 電話をかけるときや受けるときに使います。 |
| (5)切 | 切 | 通話を切るときや、登録・設定を途中でやめるときに使います。 |
| ダイヤルボタン | 1〜9 ＃、＊ |
ダイヤルするときや文字入力などに使います。 ※IP電話で通話しているときにダイヤルボタンを押すと、トーン（プッシュ）信号が送出されます。 |
| キャッチ | キャッチ | 内線通話中の送受話の切り替えに使います。 （キャッチホンにはご利用になれません。） ※コードレス電話子機同士のみでご利用になれます。コードレス電話子機が2台以上ある場合のみ使用します。 |
| 内線 | 内線 | 内線通話のときに使います。 ※コードレス電話子機同士のみでご利用になれます。コードレス電話子機が2台以上ある場合のみ使用します。 |
| 保留消去 | 保留消去 | 電話番号や文字入力を間違えたときに使います。電話を保留するときに使います。 |
