前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| MODEランプ | 緑 | 点灯 | IEEE802.11b＋g通信モードで通信中 |
| 点滅 | IEEE802.11g通信モードで通信中 | ||
| 赤 | 点灯 | IEEE802.11a通信モードで通信中 | |
| POWERランプ （電源） |
緑 | 点灯 | 電源が投入されています。 |
| 橙 | 点灯 | ファームウェアをバージョンアップしています。 | |
| 赤 | 点滅 | バージョンアップに失敗しています。 ※修理持ち込み先またはお問い合わせ先に修理をご依頼ください。 |
|
| AIRランプ （無線通信状態表示） |
緑 | 点滅 | 無線通信でデータを送受信しています。 |
| DATAランプ （通信状態表示） |
緑 | 点滅 | ETHERNETポートや無線で接続された機器がWAN側とデータの送受信をしています。 |

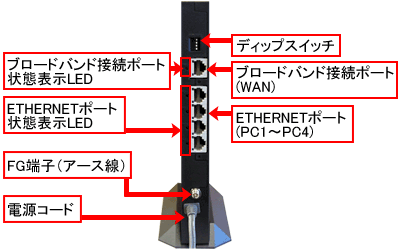

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| ディップスイッチ | DIP SW | 初期化や自己診断をするとき、IEEE802.11a専用通信モードで使用するときに使用するスイッチです。 | |
| ブロードバンド 接続ポート |
WAN | ETHERNETケーブル(添付品)を使用して、ブロードバンドモデムや回線終端装置に接続するために使うポートです。 (100BASE-TX/10BASE-T) |
|
| ETHERNETポート | PC1〜 PC4 |
ETHERNETケーブルを使用して、パソコンまたはHUB、ゲーム機に接続するためのポートです。 (100BASE-TX/10BASE-TスイッチングHUB) |
|
| ブロードバンド 接続ポート 状態表示LED |
緑 | 点灯 | ブロードバンドモデムが接続され、リンクが確立しています。 |
| 点滅 | ブロードバンドモデムとデータ送受信中です。 | ||
| − | 消灯 | ブロードバンド接続ポートのリンクが確立していません。 | |
| ETHERNETポート 状態表示LED |
緑 | 点灯 | ETHERNETポートからパソコンやHUBが接続され、リンクが確立しています。 |
| 点滅 | パソコンまたはHUBとデータ送受信中です。 | ||
| − | 消灯 | ETHERNETポートのリンクが確立していません。 | |
| FG端子 | FG | アース線を接続するための端子です。 (ネジ径は4.0mm) |
|
| 電源コード | AC IN | AC100Vの家庭用電源コンセントに接続します。 | |
側面
| 名称 | 表示 | 説明 |
|---|---|---|
| リセットスイッチ | RESET | 親機を再起動するときに利用します。 |
| 拡張カードスロット | − | 無線LANを利用する場合に、WL54AGを装着します。 |
