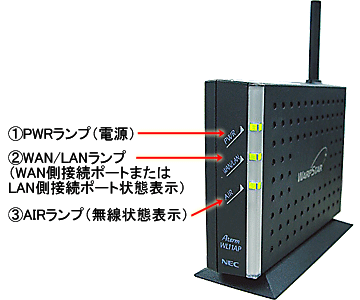

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| PWRランプ | 緑 | 点灯 | 電源が投入されています。 |
| − | 消灯 | 電源が切れています。 | |
| WAN/LANランプ | 緑 | 点灯 | WAN側接続ポートまたは、LAN側接続ポートのリンクが確立しています。 |
| 点滅 | WAN側接続ポートまたは、LAN側接続ポートでデータ送受信中です。 | ||
| − | 消灯 | WAN側接続ポートまたは、LAN側接続ポートのリンクが確立していません。 | |
| AIRランプ | 緑 | 点灯 | 無線通信待機中です。 |
| 点滅 | 無線LAN端末（子機）とのデータを送受信しています。 | ||
背面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| リセットスイッチ | RESET | Atermを初期設定（工場出荷時設定）に戻す時に利用するスイッチです。 | |
| WAN側 接続ポート |
WAN | ADSLモデム／CATVケーブルモデム／ルータ／既存のLAN（HUB等）と接続します。 （100BASE-TX/10BASE-T） |
|
| LAN側 接続ポート |
LAN | 有線で接続したいパソコンまたはゲーム機などがある場合は、こちらに接続します。 （100BASE-TX/10BASE-T） |
|
| ACアダプタ 接続コネクタ |
- | 添付のACアダプタを接続します。 | |
| WAN側接続ポート 状態表示LED |
緑 | 点灯 | WAN側接続ポートのリンクが確立しています。 |
| 点滅 | WAN側接続ポートでデータ送受信中です。 | ||
| − | 消灯 | WAN側接続ポートのリンクが確立していません。 | |
| LAN側接続ポート 状態表示LED |
緑 | 点灯 | LANのリンクが確立しています。 |
| 点滅 | LANポートでデータ送受信中です。 | ||
| − | 消灯 | LANのリンクが確立していません。 | |

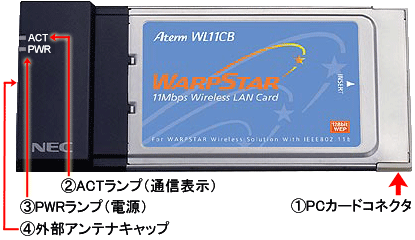

WL11CB
| 名称 | 表示（色） | 説明 |
|---|---|---|
| PCカードコネクタ | - | パソコンのPCカードスロットに差し込み接続します。 |
| ACTランプ | ACT | データ通信中に緑色で点滅します。（通信表示） |
| PWRランプ | PWR | 電源が入っており、無線状態が正常な時、緑色で点灯します。（電源） |
| 外部アンテナキャップ | - | 別売りの※ワイヤレス外部アンテナ（PA-WL/ANT1）を接続します。 ※生産はすでに終了しています。 |
