前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 「らくらく無線スタート」または 「WPS」で設定をしているとき | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき※ | |
| 「らくらく無線スタート」で設定が完了したとき | |||
| 「WPS」で無線設定が完了したとき | |||
| 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 赤 | 点灯 | 「らくらく無線スタート」に失敗したとき | |
| 「WPS」で無線設定が失敗したとき | |||
| 点滅 | 初期化準備状態 | ||
| 「WPS」で無線設定が失敗したとき | |||
| - | 消灯 | 電源入っていないとき | |
| ACTIVEランプ （通信状態表示） |
緑 | 点灯 | PPPoEルータモードの場合にPPPリンクが確立しているとき |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき | |||
| 遅い 点滅 |
PPPoEルータモードの場合にPPP認証を再確認しているとき(１秒間隔) | ||
| 早い 点滅 |
PPPoEルータモードの場合に相手からの応答を確認しているとき | ||
| 橙 | 点灯 | ブリッジモードまたは中継機モードのとき |
|
| - | 消灯 | PPPoEルータモードの場合にPPPリンクが確立していないとき | |
| ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき | |||
| AIRランプ （無線通信状態表示） |
緑 | 点灯 | 2.4GHzで通信可能なとき |
| 点滅 | 2.4GHzでデータ送受信しているとき | ||
| 橙 | 点灯 | 中継機モードで通信可能なとき | |
| 点滅 | 中継機モードでデータ送受信しているとき | ||
| - | 消灯 | 無線LANを使用していないとき | |
背面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| LANポート （LANインタフェース） |
LAN1〜LAN3 | パソコンまたはゲーム機などと接続します。 | |
| WANポート （WANインタフェース） |
WAN | ブロードバンドモデム／回線終端装置と接続します。 | |
| ACアダプタ 接続コネクタ |
− | WR8165N-ST-C用ACアダプタを接続します。 | |
| らくらくスタートボタン | − | 「らくらく無線スタート」で設定するときに使用します。 |
|
| 「WPS（プッシュボタン方式）」で設定するときに使用します。 | |||
| LANランプ | 緑 | 点灯 | LANポートのリンクが確立しているとき |
| 点滅 | LANポートがデータ送受信しているとき | ||
| − | 消灯 | LANポートのリンクが確立していないとき | |
| WANランプ | 緑 | 点灯 | WANポートのリンクが確立しているとき |
| 点滅 | WANポートがデータ送受信しているとき | ||
| − | 消灯 | WANポートのリンクが確立していないとき | |

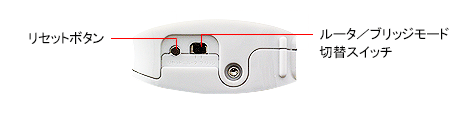

底面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| リセットボタン | リセット | 初期化するときに使用します。 |
| ルータ／ブリッジモード 切替スイッチ |
ルータ ブリッジ | 動作モードをルータモード、ブリッジモードに切り替えるときに使用します。 ※工場出荷時は、「ルータ」側です。 |
