基本設定 - 接続先設定 |
|
|
|

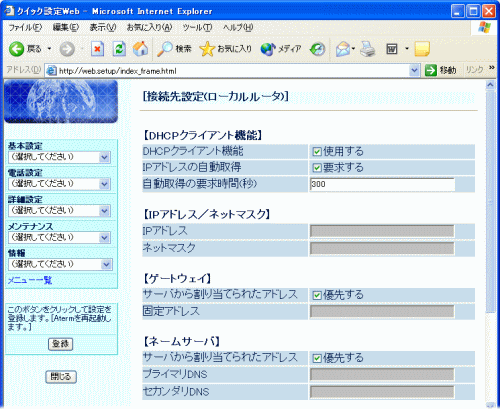

■「ローカルルータモード」の場合 |
※ 「クイック設定Web」画面に表示されている
ボタンについての説明は
こちら
(本画面は、「クイック設定ウィザード」の「設定パターン」で
「設定1」を選択した場合です。)
 |
 |
|
|
| ［DHCPクライアント機能］ |
 |
DHCPクライアント機能
(初期値：使用する) |
|
本商品のWAN側をDHCPクライアントとして使用する場合には、
「使用する」にします。 |
| |
|
IPアドレスの自動取得
(初期値：要求する) |
|
本商品のWAN側をDHCPクライアントとして使用する場合には、
サーバに対してIPアドレスを自動的に
取得するように要求するかどうかを設定します。
通常は「要求する」にチェックして使用します。
| ※ |
CATVなどでお使いの場合で、一定時間後にIPアドレスが
取得できなくなるときには「要求する」のチェックを
外してご利用ください。 |
| | |
|
自動取得の要求時間
(初期値：300秒) |
| 本商品のWAN側をDHCPクライアントとして使用し、かつ、 サーバに対してIPアドレスの自動取得を要求する場合に、 これを何秒間隔で行うかを設定します。
60〜36000秒が指定できます。 |
|
|
| ［IPアドレス］ |
|
IPアドレス |
|
本商品のWAN側のIPアドレスを設定します。 |
| |
|
ネットマスク |
|
本商品のWAN側のネットマスクを設定します。
[000.000.000.000]形式とビット数指定(1〜32)が利用できます。 |
|
|
| ［ゲートウェイ］ |
|
サーバから割り当てられたアドレス
(初期値：優先する) |
|
本商品のWAN側のゲートウェイアドレスとして、
サーバから割り当てられた値を優先的に使用します。 |
| |
|
固定アドレス
(「サーバから割り当てられたアドレス」を
優先しないときのみ有効になります。) |
|
本商品のWAN側のゲートウェイアドレスとして、
固定的に使用するアドレスを指定します。 |
|
|
| ［ネームサーバ］ |
|
サーバから割り当てられたアドレス
(初期値：優先する) |
|
本商品のWAN側のDNSサーバアドレスとして、
サーバから割り当てられた値を優先的に使用します。
通常は「優先する」のチェックボックスをチェックして
優先します。 | | |
|
プライマリDNS/セカンダリDNS
|
|
サーバからプライマリDNS/セカンダリDNSを指定されている場合には、
「サーバから割り当てられたアドレス」のチェックを外したあと、
ここに入力します。 |
|
|

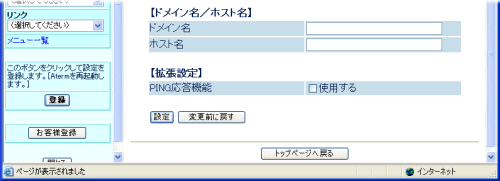

| ［ドメイン名／ホスト名］ |
|
ドメイン名 |
|
本商品のWAN側のドメイン名を指定します。
指定する必要がない場合には、空欄のままでもかまいません。 |
| |
|
ホスト名 |
|
本商品のWAN側のホスト名を指定します。
指定する必要がない場合には、空欄のままでもかまいません。 |
|
|
| ［拡張設定］ |
|
PING応答機能
(初期値：使用しない) |
|
WAN側からのPINGに応答するかどうかを指定します。 |
|
|
|

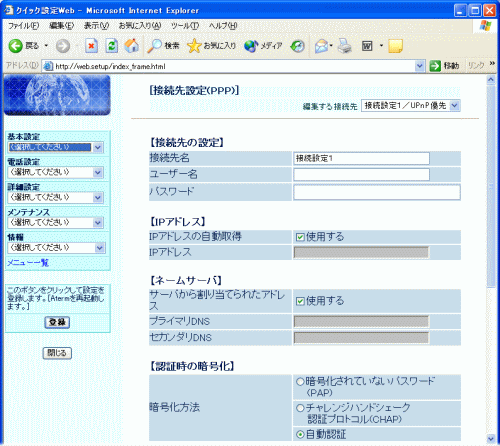

■「PPPoEモード」で複数固定IPサービスを
使用しない場合 |
※ 「クイック設定Web」画面に表示されている
ボタンについての説明は
こちら
(本画面は、「クイック設定ウィザード」の「設定パターン」で
「設定2」を選択した場合です。)
 |
 |
| |
「編集する接続先」には、
「基本設定」-
「接続先の選択設定」で選択した接続先が表示されます。
「編集する接続先」を変える場合には、
ここで他の接続先を選択します。 |
|
| ［接続先の設定］ |
|
接続先名
(初期値：接続設定1) |
|
接続先(ブロードバンド接続事業者)の名前などを
任意の文字を使って入力します。
最大半角64文字、全角32文字入力できます。
最大5箇所設定できます。
接続先名は、「編集する接続先」のプルダウンメニューの表示名に
反映されます。
(工場出荷状態の場合：「接続設定1/ 接続設定2/ 接続設定3/
接続設定4/接続設定5」)
これらをそのまま使用するか、あるいは任意の名前を直接入力します。
| | |
|
ユーザー名 |
|
ブロードバンド接続事業者から通知された
認証ID(ログインID・ユーザーID)を入力します。
最大半角128文字入力できます。 | | |
|
パスワード |
|
ブロードバンド接続事業者から通知された
パスワードを入力します。
最大半角128文字入力できます。 |
|
|
| ［IPアドレス］ |
|
IPアドレスの自動取得
(初期値：使用する) |
|
ブロードバンド接続事業者から自動的に
割り当てられるIPアドレスを使うように指定します。
通常は「使用する」のチェックボックスをチェックして
使用します。 | | |
|
IPアドレス |
|
ブロードバンド接続事業者から固定IPアドレスを
指定されている場合には、「IPアドレスの自動取得」の
チェックを外したあと、ここに入力します。 |
|
|
| ［ネームサーバ］ |
|
サーバから割り当てられたアドレス
(初期値：使用する) |
|
ブロードバンド接続事業者から自動的に割り当てられる
DNSサーバアドレスを使うように指定します。
通常は「使用する」のチェックボックスをチェックして
使用します。 | | |
|
プライマリDNS/セカンダリDNS
|
|
ブロードバンド接続事業者から
プライマリDNS/セカンダリDNSを指定されている場合には、
「サーバから割り当てられたアドレス」のチェックを外したあと、
ここに入力します。 |
|
|
| ［認証時の暗号化］ |
|
暗号化方法
(初期値：「クイック設定ウィザード」で選択した
「設定パターン」によって変わります。)
|
- 暗号化されていないパスワード(PAP)：
PAP(Password Authentication Protocol:パスワード認証プロトコル)を
使用する場合に選択します。
PAPは、プレーンテキストパスワードを使う最も単純なプロトコルです。
PAPは通常、接続先に対してより安全な形式での確認のネゴシエーションを
行うことができない場合に使用します。
- チャレンジハンドシェイク認証プロトコル(CHAP)：
CHAP（Challenge Handshake Authentication Protocol :
チャレンジハンドシェイク認証プロトコル）を使用する場合に選択します。
CHAPでは、安全で暗号化された認証のネゴシエーションが行われます。
業界標準の Message Digest 5（MD5）では、パスワードなどのデータを
結果が一意になり、元の形には戻すことができない方法で変換します。
CHAPでは、応答側で一方向（不可逆）のMD5ハッシュを行うチャレンジ応答が
使われます。
この方法により、ネットワークを介してパスワードを実際にサーバに送信する
ことなく、自分がパスワードを知っていることをサーバに証明できます。
CHAPをサポートすることにより、ほとんどすべてのサーバに安全に
接続できます。
- 自動認証：
サーバから要求された認証方式にあわせて接続します。 |
|
|

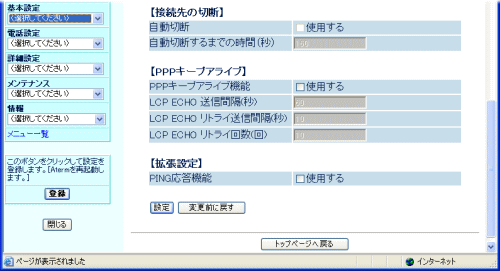

| ［接続先の切断］ |
|
自動切断
(初期値：「クイック設定ウィザード」で選択した
「設定パターン」によって変わります。) |
|
無通信状態が一定時間続いた場合に自動的に切断するか
どうかを設定します。
「基本設定」-
「基本設定」-［自動接続］の「接続モード」で、
「要求時接続」を選択した場合に設定できます。 |
| |
|
自動切断するまでの時間
(初期値：「クイック設定ウィザード」で選択した
「設定パターン」によって変わります。) |
|
自動切断するまでの無通信状態の時間を設定します。
60〜86,400秒の間で設定します。 |
|
|
| ［PPPキープアライブ］ |
|
PPPキープアライブ機能
(初期値：使用しない) |
|
PPPキープアライブ機能を使用するかどうかを指定します。
PPPコネクションの状態を監視して、障害が起きた場合に再接続を
行います。 | | |
|
LCP ECHO送信間隔
(初期値：60秒) |
|
LCP ECHO REQUESTの送信間隔を指定します。
指定できる値は、1〜255秒です。 |
| |
|
LCP ECHOリトライ送信間隔
(初期値：10秒) |
|
LCP ECHO REQUESTに対する応答がない場合にREQUESTを再送する
送信間隔を指定します。
指定できる値は、1〜255秒です。 |
| |
|
LCP ECHOリトライ回数
(初期値：10回) |
|
LCP ECHO REQUESTに対する応答がない場合にREQUESTを
再送信する回数を指定します。
指定できる値は、1〜255回です。 |
|
|
| ［拡張設定］ |
|
PING応答機能
(初期値：使用しない) |
|
WAN側からのPINGに応答するかどうかを指定します。 |
|
|
|

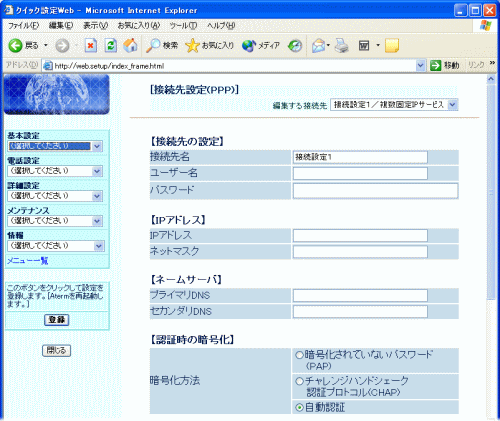

■「PPPoEモード」で複数固定IPサービスを使用する場合 |
「詳細設定」の
「パケットフィルタ設定」と
「ポートマッピング設定」で登録された設定値は、
複数固定IPサービスにも動作条件として反映されます。
|
※ 「クイック設定Web」画面に表示されている
ボタンについての説明は
こちら
 |
 |
| |
|
「編集する接続先」には、
「接続設定1/複数固定IPサービス」（工場出荷状態）のように
表示されます。 | |
|
| ［接続先の設定］ |
|
接続先名
(初期値：接続設定1) |
|
接続先(ブロードバンド接続事業者)の名前などを
任意の文字を使って入力できます。
最大半角64文字、全角32文字入力できます。 |
| |
|
ユーザー名 |
|
ブロードバンド接続事業者から通知された
ユーザー名を入力します。
最大半角128文字入力できます。 |
| |
|
パスワード |
|
ブロードバンド接続事業者から通知された
パスワードを入力します。
最大半角128文字入力できます。 | |
|
| ［IPアドレス］ |
|
IPアドレス |
|
ブロードバンド接続事業者から通知された
IPアドレスを入力します。 |
| |
|
ネットマスク |
|
ブロード−バンド接続事業者から通知された
ネットマスクを入力します。 |
|
|
| ［ネームサーバ］ |
|
プライマリDNS/セカンダリDNS
|
|
ブロードバンド接続事業者から通知された
DNSサーバアドレスを入力します。
| |
|
| ［認証時の暗号化］ |
|
暗号化方法
(初期値：「クイック設定ウィザード」で選択した
「設定パターン」によって変わります。)
|
- 暗号化されていないパスワード(PAP)：
PAP(Password Authentication Protocol : パスワード認証プロトコル)を
使用する場合に選択します。
PAPは、プレーンテキストパスワードを使う最も単純なプロトコルです。
PAPは通常、接続先に対してより安全な形式での確認の
ネゴシエーションを行うことができない場合に使用します。
- チャレンジハンドシェイク認証プロトコル(CHAP)：
CHAP(Challenge Handshake Authentication Protocol :
チャレンジハンドシェイク認証プロトコル)を使用する場合に選択します。
CHAPでは、安全で暗号化された認証のネゴシエーションが行われます。
業界標準の Message Digest 5(MD5)では、パスワードなどのデータを結果が
一意になり、元の形には戻すことができない方法で変換します。
CHAPでは、応答側で一方向(不可逆)のMD5ハッシュを行うチャレンジ応答が
使われます。
この方法により、ネットワークを介してパスワードを実際にサーバに送信する
ことなく、自分がパスワードを知っていることをサーバに証明できます。
CHAPをサポートすることによって、ほとんどすべてのサーバに安全に
接続できます。
- 自動認証：
サーバから要求された認証方式にあわせて接続します。 |
|
|

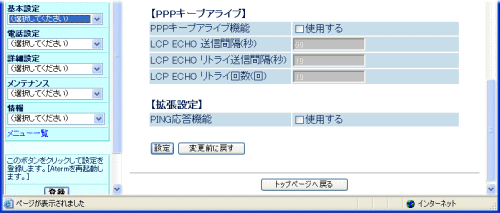

| ［PPPキープアライブ］ |
|
PPPキープアライブ機能
(初期値：使用しない) |
|
PPPキープアライブ機能を使用するかどうかを指定します。
PPPコネクションの状態を監視して、障害が起きた場合に再接続を
行います。 | | |
|
LCP ECHO送信間隔
(初期値：60秒) |
|
LCP ECHO REQUESTの送信間隔を指定します。
指定できる値は、1〜255秒です。 | | |
|
LCP ECHOリトライ送信間隔(初期値：10秒) |
|
LCP ECHO REQUESTに対する応答がない場合にREQUESTを再送する
送信間隔を指定します。
指定できる値は、1〜255秒です。 | | |
|
LCP ECHOリトライ回数
(初期値：10回) |
|
LCP ECHO REQUESTに対する応答がない場合にREQUESTを再送信する回数を
指定します。
指定できる値は、1〜255回です。 | |
|
| ［拡張設定］ |
|
PING応答機能
(初期値：使用しない) |
|
WAN側からのPINGに応答するかどうかを指定します。 |
|
|
|
