詳細設定 - ポートマッピング設定
ポートマッピングを設定します。
本商品では、［NATエントリ］のパターンを最大50個設定できます。

※　「クイック設定Web」画面に表示されている ボタンについての説明は こちら

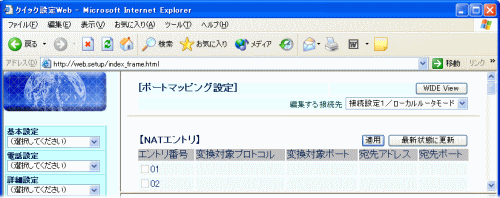

　　　(本画面は、「クイック設定ウィザード」の「設定パターン」で 「設定1」を選択した場合です。)

「編集する接続先」には、「基本設定」- 「接続先の選択設定」で 選択した接続先が表示されます。
（「編集する接続先」を変える場合には、ここで他の接続先を選択します。）

  • 「基本設定」- 「基本設定」-［装置名/動作モード］の「動作モード」を 「ローカルルータモード」に設定した
    　　場合
    　　→「接続設定1/ローカルルータモード」 (工場出荷状態)のように表示されます。

  • 「基本設定」- 「基本設定」-［装置名/動作モード］の「動作モード」を 「PPPoEモード」に設定し、
    　　「詳細設定」- 「高度な設定」-［NAT/UPnP設定］の「NATモード」で 「通常動作」を選択し、
    　　「UPnP機能」を「使用する」にした場合
    　　→「接続設定1/UPnP優先」 (工場出荷状態)のように表示されます。

  • 「基本設定」- 「基本設定」-［装置名/動作モード］の「動作モード」を 「PPPoEモード」に設定し、
    　　「詳細設定」- 「高度な設定」-［NAT/UPnP設定］の「NATモード」で 「複数固定IPサービス」を選択した場合
    　　→「接続設定1/複数固定IPサービス」 (工場出荷状態)のように表示されます。
［NATエントリ］
＜使用するNATエントリを指定する場合＞
1. [最新状態に更新]をクリックする
2. 使用する「エントリ番号」のチェックボックスをチェックする
3. [適用]をクリックする

＜使用をやめるNATエントリの指定を外す場合＞
1. [最新状態に更新]をクリックする
2. 使用をやめる「エントリ番号」のチェックボックスの チェックを外す
3. [適用]をクリックする

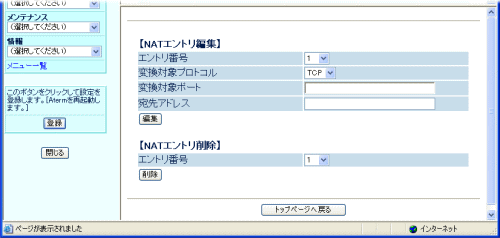

［NATエントリ編集］
1. 固定的に割り当てるポートと宛先IPアドレスの 組み合わせをエントリ番号に登録する
エントリ番号
エントリ番号を選択します。 最大50個エントリできます。

変換対象プロトコル
「TCP/UDP/ESP/AH」から選択します。

変換対象ポート
0〜65535のポート番号を指定します。
ハイフンで区切っての範囲指定、ニーモニック
(ftp,ftpdata,telnet,smtp,dns,gopher,www,pop,ntp,nntp,netbios,
imap,snmp,nfs,socks,dhcps,dhcpc,tftp,ident,https*) でも指定できます。

※　「変換対象ポート」の設定において、 ニーモニックで'netbios'を指定した
　　場合には、ポート番号137〜139のポートを指定したことになります。
　　また、ポート番号を137〜139の中のどれか1つまたは2つのポートを 指定した場合でも、
　　ポート番号137〜139のポートを指定したことになり、設定後の フィルタエントリには'netbios'と
　　表示されます。

　＜主なポート番号の例＞
　　下記以外の番号/サービス名を割り振る場合や詳細については、
　　ご利用になるサービス等の説明書を参照してください。

ポート番号 サービス名
20ftpdata
21ftp
23telnet
25smtp
53dns
80www
110pop

宛先アドレス
上記で設定したポートに対して固定的に割り当てるクライアントパソコンの IPアドレス、またはMACアドレスを指定します。
ただし、MACアドレス指定は、DHCPサーバ機能が有効になっているときのみ 適用されます。

※　MACアドレスは、2文字ずつコロンで区切って入力してください。
　　　例）MACアドレスが ’xx-xx-xx-xx-xx-xx’の場合は、 「xx:xx:xx:xx:xx:xx」と入力します。
2. [編集]をクリックする

＜お知らせ＞
  • 「変換対象ポート」の設定においてポート番号を数値で指定した場合でも、 ニーモニックに該当するものがあれば、 [編集]をクリックしたときに、 ニーモニックに変換して表示されます。

  • パソコンのIPアドレスまたはMACアドレスの参照は、 下記の方法で行います。

    <Windows(R) XPの場合>
    　(1)[スタート]-[すべてのプログラム]-[アクセサリ]-[コマンドプロンプト]を クリックします。
    　(2)"ipconfig/all"を入力し、[Enter]キーを押します。

    <Windows(R) 2000 Professional の場合>
    　(1)[スタート]-[プログラム]-[アクセサリ]-[コマンドプロンプト]を クリックします。
    　(2)"ipconfig/all"を入力し、[Enter]キーを押します。

    <Windows(R) Me/98 の場合>
    　(1)[スタート]-[ファイル名を指定して実行(R)]をクリックします。
    　(2)"winipcfg"を入力し、[OK]をクリックします。
    　(3)使用しているETHERNETアダプタ情報のプルダウンウィンドウから 本商品と接続している
    　　　アダプタ名を選択します。

  • UDPの「5060,5012,5013」は、IP電話用に割り当てられて いますので、お使いになれません。

＜お知らせ＞　 −「MACアドレス」を使用する場合 （MACアドレスポートマッピング）−
  • MACアドレスポートマッピングは、DHCPサーバ機能を 使用する環境（自動取得によりIPアドレスが不定の場合）に対して 特に有効な機能です。

  • MACアドレスポートマッピングは、 本商品で指定した接続先との通信が確立した時点で有効になります。 この時にそれ以前に収集したマッピング情報を適用します。

  • MACアドレスポートマッピングは、本商品の電源投入時と DHCPのIPアドレス取得時に関連情報の収集を行うため、 対象となる端末（パソコン等）の状態によっては情報収集が うまく行われずに有効とならないことがあります。
［NATエントリ削除］
登録した［NATエントリ］を削除します。
1. 削除するエントリ番号を選択する
2. [削除]をクリックする
