詳細設定 - 高度な設定
高度な設定を行います。
設定値を選択・入力したあとは、[設定]をクリックします。

　　●「ローカルルータモード」の場合
　　●「PPPoEモード」の場合

　●「ローカルルータモード」の場合
※　「クイック設定Web」画面に表示されている ボタンについての説明は こちら

　　　(本画面は、「クイック設定ウィザード」の「設定パターン」で 「設定1」を選択した場合です。)

※　設定項目の説明はこちら

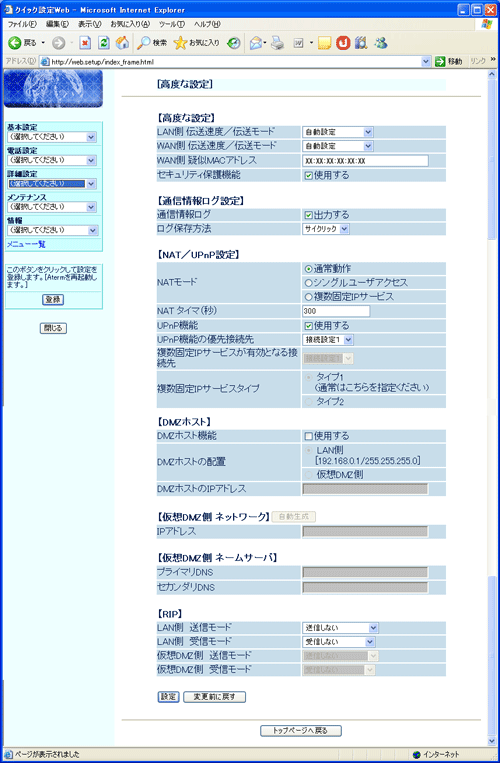

　●「PPPoEモード」の場合
※　「クイック設定Web」画面に表示されている ボタンについての説明は こちら

　　　(本画面は、「クイック設定ウィザード」の「設定パターン」で 「設定2」を選択した場合です。)

［高度な設定］
LAN側 伝送速度/伝送モード (初期値：自動設定)

  • 自動設定：
    LAN側の伝送速度/伝送モードを自動で設定します。

  • 100Mbps/全二重：
    LAN側の伝送速度を100Mbps、伝送モードを全二重に設定します。

  • 100Mbps/半二重：
    LAN側の伝送速度を100Mbps、伝送モードを半二重に設定します。

  • 10Mbps/全二重：
    LAN側の伝送速度を10Mbps、伝送モードを全二重に設定します。

  • 10Mbps/半二重：
    LAN側の伝送速度を10Mbps、伝送モードを半二重に設定します。
WAN側 伝送速度/伝送モード (初期値：自動設定)

  • 自動設定：
    WAN側の伝送速度/伝送モードを自動で設定します。

  • 100Mbps/全二重：
    WAN側の伝送速度を100Mbps、伝送モードを全二重に設定します。

  • 100Mbps/半二重：
    WAN側の伝送速度を100Mbps、伝送モードを半二重に設定します。

  • 10Mbps/全二重：
    WAN側の伝送速度を10Mbps、伝送モードを全二重に設定します。

  • 10Mbps/半二重：
    WAN側の伝送速度を10Mbps、伝送モードを半二重に設定します。
WAN側疑似MACアドレス
WAN側のMACアドレスを疑似的に指定できます。 通常は、変更する必要はありません。
特定のMACアドレスを必要とする場合のみ、変更してください。

セキュリティ保護機能 (初期値：使用する)
不正パケット(LAND攻撃、smurf攻撃、IPSpoofing攻撃)を 検出します。
それらを 「通信情報ログ」に表示すると共に、 不正パケットを拒絶する機能です。
「使用する」(初期値)に設定されることをお勧めします。
［通信情報ログ設定］
通信情報ログ(初期値：出力する)
チェックボックスにチェックをすると、本商品がログを出力するように なります。

ログ保存方法 (初期値：サイクリック)
ログをどのような形で本商品内のメモリに保存するかを選択します。
  • ワンタイム：
    その回限りで保存され、本商品内のメモリから200件を 超えるログ部分は捨てられます。

  • サイクリック：
    本商品内のメモリの範囲内で常に最新200件までのログが保存されます。
［NAT/UPnP設定］
NATモード (初期値：通常動作)

  • 通常動作：
    通常、シングルユーザアクセスモードをしない場合は、 これを選択します。
    UPnP機能を使用する場合は、 必ず「通常動作」を選択してください。

  • シングルユーザアクセス：
    「クイック設定Web」で設定した接続先に接続する際、 「シングルユーザアクセスモード」で接続できます。 「シングルユーザアクセスモード」とは、ゲームなどのアプリケーションを 利用する場合に設定するTCP/UDPポートが不明な時や他の人からの相乗りを 禁止したい時などに、一時的に全ポートを独占利用するモードのことです。
    「接続モード」が「常時接続」の場合は、シングルユーザアクセスモードを 使用できません。
    シングルユーザアクセスモードを使用する場合は、「基本設定」- 「基本設定」- ［接続モード］を「要求時接続」に変更してから、設定してください。
    ※　「シングルユーザアクセスモード」では、外部からのアクセスが可能な状態に なりますので、
    　　利用時以外は切断することをお勧めします。

  • 複数固定IPサービス：
    ※　本商品の動作モードが「PPPoEモード」の場合のみ、 指定できます。
    詳細な設定については、機能一覧の「複数固定IPサービス」を参照してください。

    ※　ここで「複数固定IPサービス」を選択した場合には、下記の画面右上の 「編集する接続先」欄に
    　　　「接続設定1/複数固定IPサービス」のように表示されます。
    　　　・「基本設定」- 「接続先設定」
    　　　・「詳細設定」- 「パケットフィルタ設定」
    　　　・「詳細設定」- 「ポートマッピング設定」
NATタイマ (初期値：300秒)
動的ポートマッピングの変換テーブルの有効時間を設定します。
30〜86,400秒の間で設定できます。

UPnP機能
(初期値：「クイック設定ウィザード」で選択した 「設定パターン」によって変わります。)
「UPnP機能」を使用する場合は、「使用する」にチェックし、 「NATモード」は「通常動作」を選択してください。 本商品のUPnP機能が有効になります。
「Windows Messenger」などUPnPが必須のサービスやアプリケーションを 利用できます。
また、UPnP機能で「Windows Messenger」などを使用する 場合はパソコンの設定も必要です。
これらについての詳細は、機能一覧の「UPnP機能」を参照してください。
「情報」- 「UPnPの状態」で、現在UPnPが利用可能な端末の IPアドレスとMACアドレスを表示します。

UPnP機能の優先接続先 (初期値：接続設定1)
※　本商品の動作モードが「PPPoEモード」の場合のみ、 指定できます。
上記の「UPnP機能」で「使用する」をチェックした場合に、 優先接続先を選択します。

＜お知らせ＞
  • PPPoEマルチセッションで本商品のUPnP機能をご利用になる場合は、 UPnP機能をご利用になる接続先を「優先接続」に指定してください。 UPnP機能をご利用になる接続先が「優先接続」に指定されていない場合は、 正常に通信できなくなることがあります。
    ※　本商品の初期状態では、［接続設定1］がUPnP機能の優先接続先に なっています。

複数固定IPサービスが有効となる接続先 (初期値：接続設定1)
※　本商品の動作モードが「PPPoEモード」の場合のみ、 指定できます。
上記の「NATモード」で、「複数固定IPサービス」を 指定した場合に複数固定IPサービスが有効となる 接続先を選択します。
　
複数固定IPサービスタイプ(初期値：タイプ1）
「NATモード」の「複数固定IPサービス」を指定した時に選択できます。
複数固定IPサービスのタイプを選択します。
  • タイプ1：
    標準的なサービスタイプです。通常はこちらを指定してください。

  • タイプ2：
    ブロードバンド接続事業者またはプロバイダなどから指示があった場合は、こちらを指定します。
    またタイプ1を指定して接続上問題があった場合は、タイプ2を指定することで接続できるようになることがあります。

［DMZホスト］
DMZホスト機能 (初期値：使用しない)
DMZホスティング機能を使用する場合は、 チェックします。

DMZホストの配置 (上記の「DMZホスト機能」で、「使用する」を指定した場合)

  • LAN側：
    LAN側にホストを置く場合に選択します。

  • 仮想DMZ側：
    仮想DMZ側にホストを置く場合に選択します。
DMZホストのIPアドレス (上記の「DMZホスト機能」で、「使用する」を 指定した場合)
指定されたネットワーク内のIPアドレスを入力します。

［仮想DMZ側ネットワーク］
IPアドレス (上記の「DMZホストの配置」で、「仮想DMZ側」を 指定した場合)
本商品のLAN側IPアドレスを設定してください。
上記で「DMZホストのIPアドレス」を設定している場合には、 ［自動生成］をクリックすると、 IPアドレスが自動生成されます。 なお、ネットマスクは「LAN側設定」のネットマスクと 同じ値となります。

［仮想DMZ側ネームサーバ］
プライマリDNS (上記の「DMZホストの配置」で、「仮想DMZ側」を 指定した場合)
プライマリDNSサーバのIPアドレスを設定します。

セカンダリDNS (上記の「DMZホストの配置」で、「仮想DMZ側」を 指定した場合)
セカンダリDNSサーバのIPアドレスを設定します。

［RIP］
LAN側および仮想DMZ側送受信のRIP(Routing Information Protcol)の モードを選択します。

LAN側　送信モード (初期値：送信しない)
  • 送信しない：
    LAN側のルータへRIPパケットを送信しないモードです。

  • RIP1ブロードキャスト：
    RIP Version1対応のLAN側のルータのみにRIPパケットを 送信するモードです。

  • RIP2ブロードキャスト：
    RIP Version1およびRIP Version2対応のLAN側のルータにRIPパケットを 送信するモードです。
    LAN側にRIP Version1しか対応していないルータが混在している場合に 使用します。

  • RIP2マルチキャスト：
    RIP Version2対応のLAN側のルータのみにRIPパケットを 送信するモードです。
    LAN側にRIP Version2対応のルータしかない場合は、 これを選択するとLAN側パソコンの負荷が減ります。
LAN側　受信モード (初期値：受信しない)
  • 受信しない：
    LAN側のルータからのRIPパケットを受信しないモードです。

  • RIP1パケットのみ：
    RIP Version1対応のLAN側のルータからのRIPパケットのみを 受信するモードです。

  • RIP2パケットのみ：
    RIP Version2対応のLAN側のルータからのRIPパケットのみを 受信するモードです。

  • RIP1とRIP2パケット：
    RIP Version1およびRIP Version2対応のLAN側のルータからのRIPパケットを 受信するモードです。
    LAN側にRIP Version1しか対応していないルータが混在している場合に 使用します。
仮想DMZ側　送信モード (初期値：送信しない)
  • 送信しない：
    仮想DMZ側のルータへRIPパケットを送信しないモードです。

  • RIP1ブロードキャスト：
    RIP Version1対応の仮想DMZ側のルータのみにRIPパケットを 送信するモードです。

  • RIP2ブロードキャスト：
    RIP Version1およびRIP Version2対応の仮想DMZ側のルータにRIPパケットを 送信するモードです。
    仮想DMZ側にRIP Version1しか対応していないルータが混在している場合に 使用します。

  • RIP2マルチキャスト：
    RIP Version2対応の仮想DMZ側のルータのみにRIPパケットを 送信するモードです。
    仮想DMZ側にRIP Version2対応のルータしかない場合は、 これを選択すると仮想DMZ側パソコンの負荷が減ります。
仮想DMZ側　受信モード (初期値：受信しない)
  • 受信しない：
    仮想DMZ側からのRIPパケットを受信しないモードです。

  • RIP1パケットのみ：
    RIP Version1対応の仮想DMZ側のルータからのRIPパケットのみを 受信するモードです。

  • RIP2パケットのみ：
    RIP Version2対応の仮想DMZ側のルータからのRIPパケットのみを 受信するモードです。

  • RIP1とRIP2パケット：
    RIP Version1およびRIP Version2対応の仮想DMZ側のルータからの RIPパケットを受信するモードです。
    仮想DMZ側にRIP Version1しか対応していないルータが混在している場合に 使用します。

＜お知らせ＞
  • 「DMZホストの配置」の設定で、 1台のみのパソコンを本商品に接続している場合、 そのパソコンを「仮想DMZ側」に設定してしまうと、本商品の設定が できなくなってしまいます。
    このような場合には、パソコンの設定で「IPアドレスを自動的に取得する」にし、 クイック設定WebでDMZホスト機能を設定し直してください。

    <Windows(R) XP の場合>
    　(1)[スタート]-[コントロールパネル]-[ネットワークとインターネット接続]- [ネットワーク接続]を
    　　　クリックします。
    　(2)本商品と接続しているネットワークアダプタの プロパティから「インターネットプロトコル
    　　　(TCP/IP)」を選択し、[プロパティ]をクリックします。
    　(3)「IPアドレスを自動的に取得する」を選択します。

    <Windows(R) 2000 Professional の場合>
    　(1)[スタート]-[コントロールパネル]-[ネットワークとダイヤルアップ接続]を クリックします。
    　(2)本商品と接続しているネットワークアダプタのプロパティから 「インターネットプロトコル
    　　　(TCP/IP)」を選択し、[プロパティ]をクリックします。
    　(3)「IPアドレスを自動的に取得する」を選択します。

    <Windows(R) Me/98 の場合>
    　(1)[スタート]-[コントロールパネル]-[ネットワーク]をクリックします。
    　(2)「TCP/IP−>(本商品と接続しているネットワークアダプタの名称）」を 選択し、[プロパティ]を
    　　　クリックします。
    　(3)「IPアドレス」タブをクリックします。
    　(4)「IPアドレスを自動的に取得」を選択します。

    <Mac OS X の場合>
    　(1)アップルメニューの[システム環境設定]から[ネットワーク]を開きます。
    　(2)[表示]のポップアップメニューから「内蔵Ethernet」を選択します。
    　(3)[TCP/IP]タブをクリックし、[IPv4の設定]のポップアップメニューから 「DHCPサーバを参照」を
    　　　選択します。

    <Mac OS 9.x/8.x の場合>
    　(1)アップルメニューの[コントロールパネル]から[TCP/IP]を開きます。
    　(2)[設定方法]のポップアップメニューから「DHCPサーバを参照」を 選択します。
