詳細設定−パケットフィルタ設定

パケットフィルタの設定をします。 本商品では、[フィルタエントリ]のパターンを 最大50個設定できます。

※「クイック設定Web」画面に表示されているボタンについての説明は こちら

「編集する接続先」には、「基本設定」- 「接続先の選択設定」で選択した接続先が表示されます。 「編集する接続先」を変える場合には、 ここで他の接続先を選択します。

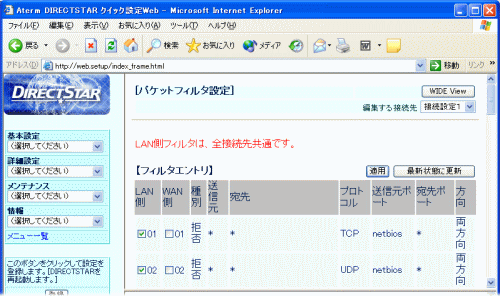

■フィルタエントリ

[使用するフィルタエントリを指定する場合]

1. [最新状態に更新]をクリックする 2. LAN側またはWAN側のどちらで使用するか「エントリ番号」の チェックボックスをチェックする 3. [適用]をクリックする

[使用をやめるフィルタエントリの指定を外す場合]

1. [最新状態に更新]をクリックする 2. 使用をやめる「エントリ番号」のチェックボックスの チェックを外す 3. [適用]をクリックする

フィルタは新たに追加したり、削除したりできます。 ただし、エントリ1〜18番は基本的にシステム用に予約されています。 変更/削除は可能ですが、本商品が正しく動作しなくなる可能性が ありますのでご注意ください。 また、工場出荷時にエントリ14〜18番が適用されていますが、 これらはNetBIOS等によるWAN側への意図しない情報漏洩を 防止するためのものです。 ただし、エントリ14〜18番が適用されている場合には、 NetBIOS等を利用したWAN側とのデータ通信が行えません。 ＜エントリ1〜18番の内容(システム用に予約済み)＞ エントリ1〜3番 LAN側アドホック通信時にWAN側へ不正発信することを防止 (初期値：LAN側にチェック) エントリ4〜7番 外部からの本商品へのWeb,telnetポートアクセス防止 (初期値：WAN側にチェック) エントリ8〜13番 既知のアタック対策 (初期値：LAN側にチェック) エントリ14〜18番 NetBIOS等による意図しないWAN側への情報漏洩防止 (初期値：WAN側にチェック)

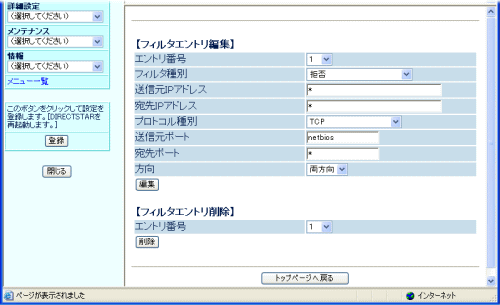

■フィルタエントリ編集

新たにフィルタエントリを追加します。 ※ 複数のフィルタエントリを編集する場合には、 下記の1〜2を繰り返してください。

1. 各項目の設定を下記を参考にして選択・入力する エントリ番号 編集するエントリ番号を選択します。 最大50個設定できます。   フィルタ種別 設定条件に合致したパケットをどのように処理するかを 指定します。 拒否 設定したパケットを拒否します。 通過 設定したパケットのみ通します。 無通信監視タイマを無効化 設定したパケットのみ無通信監視タイマを無効にします。 無通信監視タイマを有効化 設定したパケットのみ無通信監視タイマを有効にします。   送信元IPアドレス 処理したいパケットの発信元IPアドレスを指定します。 下記の形式で指定します。 xxx.xxx.xxx.xxx 1箇所の指定 sss.sss.sss.sss-eee.eee.eee.eee 範囲指定 xxx.xxx.xxx.xxx/nn 1〜32のビット数でネットマスク指定 xxx.xxx.xxx.xxx/mmm.mmm.mmm.mmm ネットマスク指定 * 全アドレス指定 localhost 自アドレス指定   宛先IPアドレス 処理したいパケットの宛先IPアドレスを指定します。 使用できる形式は、上記の「送信元IPアドレス」と同じです。   プロトコル種別 処理したいパケットのプロトコル種別を選択します。 TCP TCPを処理します。 UDP UDPを処理します。 ICMP ICMPを処理します。 TCP･UDP･ICMPすべて TCP･UDP･ICMPを処理します。   送信元ポート 処理したいパケットのポート番号を指定します。 下記の形式で指定します。 xxxxx 1箇所の指定 sssss-eeeee 範囲指定 ニーモニック ftp, ftpdata, telnet, smtp, dns, gopher, www, pop, ntp, nntp, netbios, imap, snmp, nfs, socks, dhcps, dhcpc, tftp, ident, https * 全ポート指定 ※ 「送信元ポート」または「宛先ポート」の設定において、 ニーモニックで'netbios'を指定した場合には、ポート番号137〜139の ポートを指定したことになります。 また、ポート番号を137〜139の中のどれか1つまたは2つのポートを 指定した場合でも、ポート番号137〜139のポートを指定したことになり、 設定後のフィルタエントリには'netbios'と表示されます。   ＜主なポート番号の例＞ 　下記以外の番号/サービス名を割り振る場合や詳細については、 　ご利用になるサービス等の説明書を参照してください。 ポート番号 サービス名 20 ftpdata 21 ftp 23 telnet 25 smtp 53 dns 80 www 110 pop   宛先ポート 処理したいパケットのポート番号を指定します。 使用できる形式は「送信元ポート」と同じです。   方向 処理したいパケットの方向を選択します。 順方向 送信元IPアドレス→宛先IPアドレスの方向です。 逆方向 宛先IPアドレス→送信元IPアドレスの方向です。 両方向 宛先IPアドレス←→送信元IPアドレスの方向です。   2. [編集]をクリックする

■フィルタエントリ削除

フィルタエントリを削除します。

1. 削除したいエントリ番号を選択する 2. [削除]をクリックする

＜お知らせ＞ 本機能では初期設定で、LAND攻撃、Smurf攻撃、IP Spoofing攻撃と いった外部からの不正と思われるアクセスを監視し、 通信情報ログに残すとともに不正パケットを廃棄しています。 パケットフィルタ設定例については こちらを ご覧ください。 「送信元ポート」または「宛先ポート」の設定において ポート番号を数値で指定した場合でも、ニーモニックに 該当するものがあれば、[編集]をクリックしたときに、 ニーモニックに変換して表示されます。
