| パケットフィルタの設定例 |

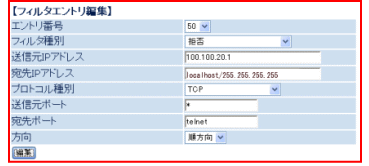

| WAN側/LAN側 | WAN側にチェックします。 |
| エントリ番号 | 設定したいエントリ番号を選びます。 |
| フィルタ種別 | 拒否 |

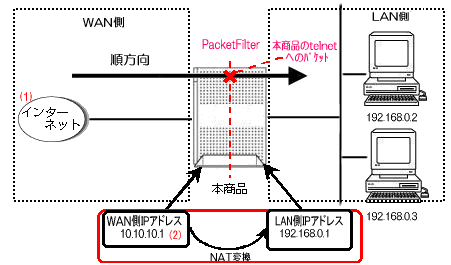

| 送信元IPアドレス | 100.100.20.1（アクセスを防止したい端末のグローバルIPアドレス）
(1) ※ 外部のすべてからのアクセスを拒否したい場合は*(アスタリスク) |
| 宛先IPアドレス | 10.10.10.1/255.255.255.255、もしくは localhost/255.255.255.255
(2) ※ 固定IPサービス利用時以外は、「localhost/255.255.255.255」 にした方が良い |
| プロトコル種別 | TCP |
| 送信元ポート | * |
| 宛先ポート | 23 もしくは telnet |
| 方向 | 順方向 |
| 1. | 本商品の「クイック設定Web」を開く |
| 2. | 「詳細設定」-「パケットフィルタ設定」をクリックする |
| 3. | ［フィルタエントリ編集］欄で下記のように設定する |
 ※ 「送信元ポート」と「宛先ポート」には、パケットを拒否したい ポート番号やサービス名を入力して ください。 （この例での「宛先ポート」の設定は、ニーモニック設定です。） | |
| 4. | [編集]をクリックする |
| 5. | ［フィルタエントリ］の[最新状態に更新]をクリックする |
| 6. | 編集したフィルタエントリの「エントリ番号(50)」のWAN側チェックボックスを チェックする |
| 7. | [適用]をクリックする |
| 8. | [登録]をクリックし、 本商品を再起動する |
情報漏洩を防止する場合

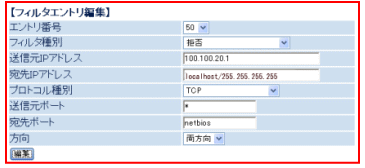

| WAN側/LAN側 | WAN側にチェックします。 |
| エントリ番号 | 設定したいエントリ番号を選びます。 |
| フィルタ種別 | 拒否 |

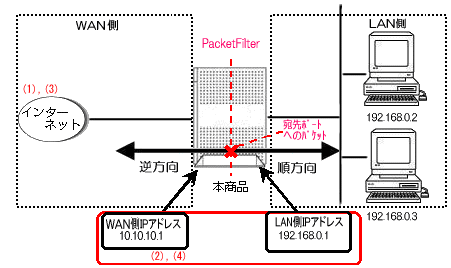

| 送信元IPアドレス | 100.100.20.1（アクセスを防止したい端末のグローバルIPアドレス）
(1),(3) ※ 外部のすべてからのアクセスを拒否したい場合は*(アスタリスク) |
| 宛先IPアドレス | 10.10.10.1/255.255.255.255、もしくは localhost/255.255.255.255
(2),(4) ※ 固定IPサービス利用時以外は、「localhost/255.255.255.255」 にした方が良い |
| プロトコル種別 | TCP |
| 送信元ポート | * |
| 宛先ポート | netbios |
| 方向 | 両方向 |
| 1. | 本商品の「クイック設定Web」を開く |
| 2. | 「詳細設定」-「パケットフィルタ設定」をクリックする |
| 3. | ［フィルタエントリ編集］欄で下記のように設定する |
 ※ 「送信元ポート」と「宛先ポート」には、パケットを拒否したい ポート番号やサービス名を入力して ください。 （この例での「宛先ポート」の設定は、ニーモニック設定です。） | |
| 4. | [編集]をクリックする |
| 5. | ［フィルタエントリ］の[最新状態に更新]をクリックする |
| 6. | 編集したフィルタエントリの「エントリ番号(50)」のWAN側チェックボックスを チェックする |
| 7. | [適用]をクリックする |
| 8. | [登録]をクリックし、 本商品を再起動する |

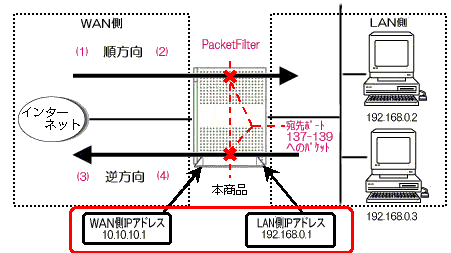

＜補足事項＞ −パケットの方向について−
- 上記の設定を例にして、パケットの方向を変えるとどのような動きになるのかを 示します。
 |
| |||||||||||||||||||||||||||||||||||||||
【フィルタエントリの適用順】
- 「A.エントリ番号1〜50の”拒否”条件 →
B.エントリ番号1〜50の”通過”条件」
の順番で処理を行います。
その結果、'通過'条件が優先されます。
