本商品の装置情報や設定内容を表示します。

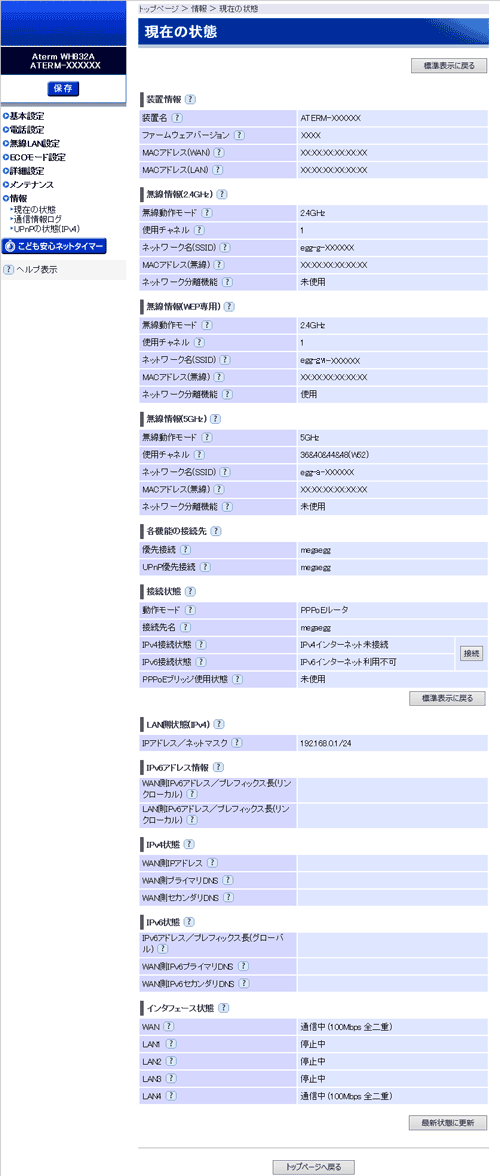

下記は「拡張表示」の画面です。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明は こちら |
|
| ■現在の状態 |
(画面は拡張表示の場合です) |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
 |
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
| ［無線情報(2.4GHz)］ |
|
無線動作モード |
|
|
SSID（2.4GHz）で使用する動作モードを表示します。 |
|
|
|
使用チャネル |
| |
|
SSID（2.4GHz）で使用するチャネルを表示します。 |
|
|
|
ネットワーク名(SSID) |
|
|
SSID（2.4GHz）のネットワーク名(SSID)を表示します。 |
|
|
|
MACアドレス(無線) |
|
|
SSID（2.4GHz）側のMACアドレスを表示します。 |
|
|
|
ネットワーク分離機能 |
|
|
SSID（2.4GHz）のネットワーク分離機能の使用状態を表示します。 |
|
|
|
| ［無線情報(5GHz)］ |
|
無線動作モード |
|
|
SSID（5GHz）で使用する動作モードを表示します。 |
|
|
|
使用チャネル |
| |
|
SSID（5GHz）で使用するチャネルを表示します。 |
|
|
|
ネットワーク名(SSID) |
|
|
SSID（5GHz）のネットワーク名(SSID)を表示します。 |
|
|
|
MACアドレス(無線) |
|
|
SSID（5GHz）側のMACアドレスを表示します。 |
|
|
|
ネットワーク分離機能 |
|
|
SSID（5GHz）のネットワーク分離機能の使用状態を表示します。 |
|
|
| ［各機能の接続先］ |
|
優先接続 |
|
|
優先接続先です。
「接続先名」が表示されます。 |
|
|
|
UPnP優先接続 |
|
|
UPnPの優先接続先です。
「接続先名」が表示されます。 |
|
|
| ［接続状態］ |
|
動作モード |
|
|
本商品の動作モードです。 |
| |
|
|
接続先名 |
| |
|
接続先名を表示します。 |
|
|
|
IPv4接続状態 |
|
|
IPv4の接続状態を表示します。 |
|
|
|
IPv6接続状態 |
|
|
IPv6の接続状態を表示します。 |
|
|
|
PPPoEブリッジ使用状態 |
|
|
現在のPPPoEブリッジの使用状態を表示します。 |
|
|
| ［LAN側状態（IPv4）］ |
|
|
|
| ［IPv6アドレス情報］ |
|
|
WAN側IPv6アドレス/プレフィックス長（リンクローカル） |
|
|
WAN側のIPv6アドレス/プレフィックス長（リンクローカルアドレス）を表示します。 |
|
|
|
LAN側IPv6アドレス/プレフィックス長（リンクローカル） |
|
|
LAN側のIPv6アドレス/プレフィックス長（リンクローカルアドレス）を表示します。 |
|
| |
|
| ［IPv4状態］ |
|
WAN側IPアドレス |
|
|
WAN側のIPアドレス（IPv4）を表示します。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側プライマリDNS |
|
|
WAN側のIPv4用プライマリ（優先）DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
|
WAN側のIPv4用セカンダリ（予備）DNSサーバを表示します。
「接続先設定」で設定した値が表示されます。 |
|
|
| ［IPv6状態］ |
|
IPv6アドレス/プレフィックス長（グローバル） |
|
|
IPv6アドレス/プレフィックス長（グローバル）を表示します。 |
|
|
|
WAN側IPv6プライマリDNS |
|
|
WAN側のIPv6用プライマリ（優先）DNSサーバを表示します。 |
|
|
|
WAN側IPv6セカンダリDNS |
|
|
WAN側のIPv6用セカンダリ（予備）DNSサーバを表示します。 |
|
|
| ［インタフェース状態］ |
|
WAN |
|
|
WANインタフェースの状態を表示します。 |
|
|
|
LAN1 |
|
|
LAN1インタフェースの状態を表示します。 |
|
|
|
LAN2 |
|
|
LAN2インタフェースの状態を表示します。 |
|
|
|
LAN3 |
|
|
LAN3インタフェースの状態を表示します。 |
|
|
|
LAN4 |
|
|
LAN4インタフェースの状態を表示します。 |
|
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
