各部名称

前面

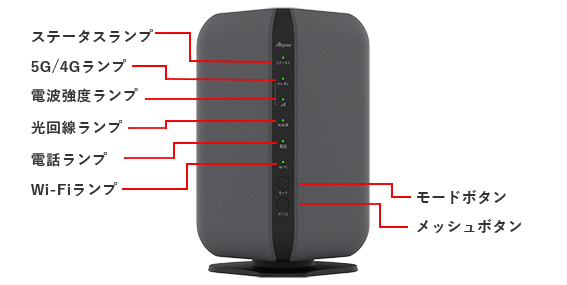

HY01・前面

名称	表示（色）		説明
ステータスランプ	緑	点灯	通信ができる状態です。
	緑	点滅	起動準備中です。
	橙	点灯	本商品とセンター間で通信準備中です。
	橙	点滅	設定情報を保存しています。
	赤	点灯	本商品とセンター間で通信準備中です。
5G/4Gランプ	緑	点灯	「スタンダードモード」です。
	橙	点灯	「プラスエリアモード」です。※1
	橙	点滅	データ通信量が超過しています。
	赤	点灯	SIMが無効な状態です。
	-	消灯	契約されていない、または手続き中です。
電波強度ランプ	緑	点灯	5G/4G電波の受信レべルが良好な状態です。
	橙	点灯	5G/4G電波の受信レべルが弱い状態です。
	-	消灯	圏外の状態、または 5G/4G回線が未接続の状態です。
光回線ランプ	緑	点灯	光回線でのインターネット接続ができる状態です。
	緑	点滅	光回線でのインターネット接続ができない状態です。（アドレス未取得）
	橙	点灯	LANポートでネットワークループを検出しました。
	橙	点滅	光回線でのインターネット接続ができない状態です。
	-	消灯	光回線のネットサービス非提供または手続き中です。
電話ランプ	緑	点灯	電話サービスが利用できます。
	赤	点灯	電話サービスが利用できません。
	-	消灯	電話サービスが契約されていない、または手続き中です。
Wi-Fiランプ	緑	点灯	無線LAN（Wi-Fi）機能が利用できます。
	緑	点滅	無線LAN（Wi-Fi）でデータ送受信中です。
	橙	点灯	メッシュ中継機とメッシュボタンを使用した設定に成功しています。
	橙	点滅	メッシュ中継機とメッシュボタンを使用した設定が起動中です。
	赤	点灯	DFS ※2 動作中です。
	赤	点滅	メッシュ中継機とメッシュボタンを使用した設定に失敗しています。
	-	消灯	無線LAN（Wi-Fi）機能が利用できません。

名称	機能説明
モードボタン	長押しで「スタンダードモード」と「プラスエリアモード」を切り替えることができます。※1
メッシュボタン	長押しでメッシュ中継機と無線LAN接続設定する際に使用します。※3

背面

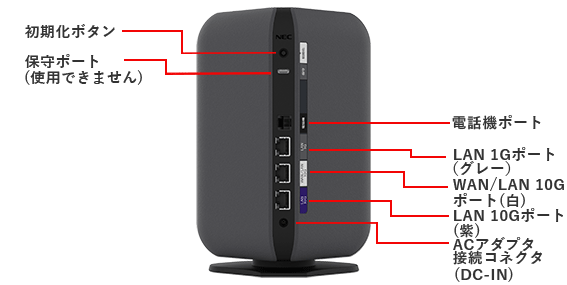

HY01・背面

名称	機能説明
初期化ボタン	初期化する際に使用します。
保守ポート	保守用のため使用できません。接続しないでください。
電話機ポート	電話ケーブルを使用して電話機に接続するためのポートです。
LAN 1G ポート（グレー）	LANケーブルを使用して、パソコンなどの端末と接続するためのポートです。（1000BASE-T/100BASE-TX） ※ Cat5e 以上
WAN/LAN 10G ポート（白）	LANケーブルを使用して、プロバイダ提供機器またはパソコンなどの端末と接続するためのポートです。（10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX） ※ Cat6a 以上、STP ケーブル推奨
LAN 10G ポート（紫）	LANケーブルを使用して、パソコンなどの端末と接続するためのポートです。（10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX） ※ Cat6a 以上、STP ケーブル推奨
ACアダプタ接続コネクタ（DC-IN）	HY01用ACアダプタを接続します。

名称	表示（色）		説明
LAN 1Gポート（グレー）状態表示ランプ	緑（LINK）	点灯	LAN上の機器（パソコンなど）とのリンクが確立しています。
	緑（LINK）	点滅	データ送受信中です。
	-	消灯	LAN上の機器（パソコンなど）とのリンクが確立していません。
WAN/LAN 10G ポート（白） LAN 10Gポート（紫）状態表示ランプ	橙（SPEED）	点灯	リンク速度（10Gbps/5Gbps/2.5Gbps）で接続中です。
	橙（SPEED）	消灯	リンク速度（1Gbps/100Mbps）で接続中、または接続できない状態です。
	緑（LINK）	点灯	WANまたはLAN上の機器（パソコンなど）とのリンクが確立しています。
		点滅	データ送受信中です。
		消灯	WANまたはLAN上の機器（パソコンなど）とのリンクが確立していません。

「プラスエリアモード」に切り替えると、通信速度制限がかかる場合がありますので、ご注意ください。
DFS（Dynamic Frequency Selection）
DFSとは、気象レーダーや船舶レーダーなどが使用しているチャネルを検出する機能です。本商品では、レーダーが使用しているチャネルを検出した場合、干渉しないチャネルへ自動的に変更します。
本商品はメッシュボタンによるスマートフォンなどの無線LAN 端末（Wi-Fi 子機）との接続をサポートしておりません。お使いの機器によって使用できない場合があります。
