前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| 更新ボタン | - | 初期化する際に使用します。 | |
| 更新ランプ | 赤 | 点滅 | センターとの通信中です。 |
| 橙 | 点灯 | Atermとセンター間で通信準備中です。 | |
| - | 消灯 | 通信ができる状態です。 | |
| 通信ランプ | 緑 | 点滅 | データの送受信をしています。 |
| - | 消灯 | データの送受信をしていません。 | |
| インターネット ランプ |
緑 | 点灯 | インターネット接続ができる状態です。 |
| 赤 | 点灯 | インターネット接続ができない状態（アドレス未取得）です。 | |
| - | 消灯 | ネットサービスのご契約がされていません。または手続き中です。 | |
| 電話ランプ | 緑 | 点灯 | auひかり電話サービスが利用できます。 |
| 点滅 | auひかり電話サービスで通話中です。 | ||
| 赤 | 点灯 | auひかり電話サービスが利用できません。 | |
| - | 消灯 | auひかり電話サービスのご契約がされていません。または手続き中です。 | |
| 無線ランプ | 緑 | 点灯 | 無線動作モードがIEEE802.11b+gモードに設定されています。 |
| 点滅 | IEEE802.11b+gモードでデータ送受信中です。 | ||
| 橙 | 点灯 | 無線動作モードがIEEE802.11aモードに設定されています。 | |
| 点滅 | IEEE802.11aモードでデータ送受信中です。 | ||
| − | 消灯 | 無線LANカードが装着されていません。 | |
| 電源ランプ | 緑 | 点灯 | 電源が入っています。 |
| 点滅 | 「らくらく無線スタート」で設定しているときに点滅します。 | ||
| 橙 | 点灯 | 「らくらく無線スタート」で設定が完了したときに点灯します。 | |
| 点滅 | 「らくらく無線スタート」で設定しているときに点滅します。 | ||
| − | 消灯 | 電源が切れています。 | |

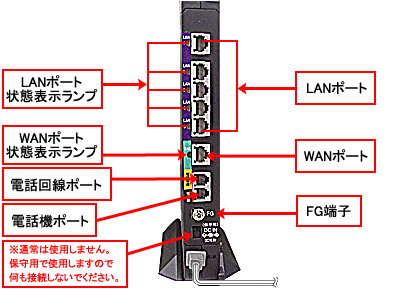

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| WANポート | WAN | LANケーブル（添付品）を使用して光ファイバー回線終端装置に接続するためのポートです。 | |
| LANポート | LAN | LANケーブル（添付品）を使用してLAN上の機器（パソコンやSTB[セットトップボックス]など）と接続するためのポートです。 | |
| 電話回線ポート | 電話回線 | 電話機コード（添付品）を使用して電話回線用フィルタに接続するためのポートです。 | |
| 電話機ポート | 電話機 | 電話機コードを使用して電話機を接続するためのポートです。 | |
| FG端子 | アース線 | アース線を接続するための端子(ネジ径は4.0mm)です。 アース線は添付されておりません。 |
|
| LANポート 状態表示ランプ |
緑 | 点灯 | LAN上の機器（パソコンやSTB[セットトップボックス]など）とのリンクが確立しています。 |
| 点滅 | データの送受信をしています。 | ||
| − | 消灯 | LAN上の機器（パソコンやSTB[セットトップボックス]など）とのリンクが確立していません。 | |
| WANポート 状態表示ランプ |
緑 | 点灯 | WAN側のリンクが確立しています。 |
| 点滅 | データの送受信をしています。 | ||
| − | 消灯 | WAN側のリンクが確立していません。 | |

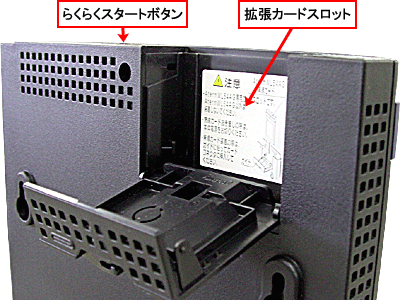

側面
| 名称 | 表示 | 説明 |
|---|---|---|
| 拡張カードスロット | − | 無線LANを利用する場合に、WL54AGを装着します。 |
| らくらくスタートボタン （SETスイッチ） |
− | 「らくらく無線スタート」で設定するときに、使用するボタンです。 |
