前面・側面（表）
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 橙 | 点灯 ※1 |
ファームウェアをバージョンアップしているとき |
|
| らくらく無線スタートの設定が完了したとき | |||
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 赤 | 点灯 | らくらく無線スタートに失敗したとき | |
| 点滅 | 初期化準備状態のとき | ||
| − | 消灯 | 電源が入っていないとき | |
| ACTIVEランプ （接続状態表示） |
緑 | 点灯 | 無線LANアクセスポイント（親機）とのリンクが確立しているとき |
| 橙 | 点滅 | IPアドレスを競合検出したとき | |
| − | 消灯 | 無線LANアクセスポイント（親機）とのリンクが確立していないとき | |
| 2.4GHzランプ （2.4GHzモード 無線通信状態表示） |
緑 | 点灯 | 2.4GHzモードの電波強度が「強」で通信可能なとき |
| 点滅 | 2.4GHzモードの電波強度が「強」でデータ送受信しているとき | ||
| 橙 | 点灯 | 2.4GHzモードの電波強度が「普通」で通信可能なとき | |
| 点滅 | 2.4GHzモードの電波強度が「普通」でデータ送受信しているとき | ||
| 赤 | 点灯 | 2.4GHzモードの電波強度が「弱」で通信可能なとき | |
| 点滅 | 2.4GHzモードの電波強度が「弱」でデータ送受信しているとき | ||
| − | 消灯 | 2.4GHzモードの電波が届いていないとき | |
| 無線LAN接続設定がされていないとき | |||
| 5GHzランプ （5GHzモード 無線通信状態表示） |
緑 | 点灯 | 5GHzモードの電波強度が「強」で通信可能なとき |
| 点滅 | 5GHzモードの電波強度が「強」でデータ送受信しているとき | ||
| 橙 | 点灯 | 5GHzモードの電波強度が「普通」で通信可能なとき | |
| 点滅 | 5GHzモードの電波強度が「普通」でデータ送受信しているとき | ||
| 赤 | 点灯 | 5GHzモードの電波強度が「弱」で通信可能なとき | |
| 点滅 | 5GHzモードの電波強度が「弱」でデータ送受信しているとき | ||
| − | 消灯 | 5GHzモードの電波が届いていないとき | |
| 無線LAN接続設定がされていないとき | |||
| TVランプ （TVモード通信状態） |
緑 | 点灯 | 5GHzモードかつ拡張モードで無線LANアクセスポイント（親機）とのリンクが確立しているとき |
| CONVERTERランプ （子機状態表示） |
緑 | 点灯 | 無線LAN子機（CONVERTER）モードで動作しているとき |
| 点滅 | WG1800HP(KC)のDHCPサーバ機能が動作しているとき | ||
| 橙 | 点灯 | 中継機として動作しているとき | |
| ECOボタン | − | WG1800HP(KC)では、ECO ボタンは使用できません。 | |
| らくらく スタートボタン |
− | らくらく無線スタートで設定するときに使用します。 | |
| WG1800HP(KC)のDHCPサーバ機能を動作させるときに使用します。 | |||

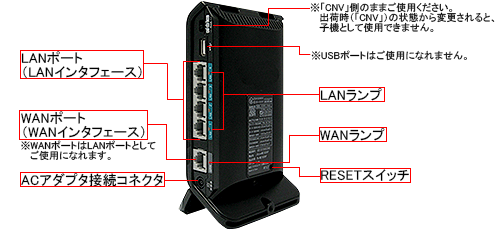

背面・側面（裏）
| 名称 | 表示 | 説明 | |
|---|---|---|---|
LANポート |
LAN1 |
パソコンまたはゲーム機などと接続します。 | |
| WANポート （WANインタフェース） |
WAN | LANポートとして、使用することができます。 |
|
| ACアダプタ接続コネクタ | − | WG1800HP用ACアダプタを接続します。 | |
| LANランプ | 緑 | 点灯 | LANポートのリンクが確立しているとき |
| 点滅 | LANポートがデータ送受信しているとき | ||
| − | 消灯 | LANポートのリンクが確立していないとき | |
| WANランプ | 緑 | 点灯 | WANポートのリンクが確立しているとき |
| 点滅 | WANポートがデータ送受信しているとき | ||
| − | 消灯 | WANポートのリンクが確立していないとき | |
| RESETスイッチ | − | 初期化するときに使用します。 | |
注意
- ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
