各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

• 前面・側面（表）

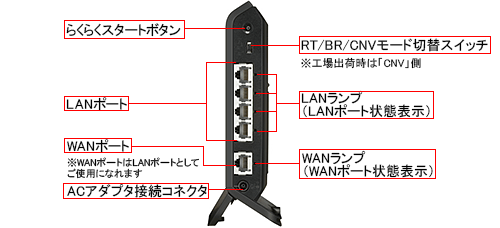

• 背面

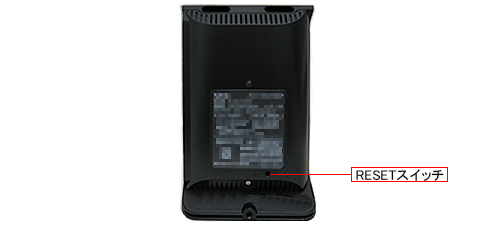

• 側面（裏）

注意

1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

2. 親機と5GHzで通信している場合（初期値）、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」−「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）

   • 「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
   • 「2.4GHz：使用しない」・・・消灯

3. 親機と2.4GHzで通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」−「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）

   • 「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
   • 「5GHz：使用しない」・・・消灯
