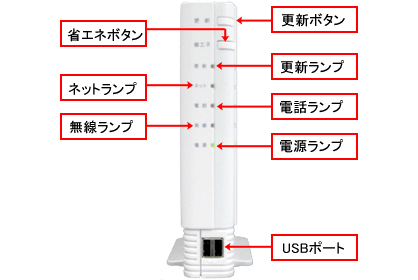

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| 更新ボタン | - | 初期化する際に使用します。 | |
| 省エネボタン | - | 省エネモードに設定するときに使用します。 | |
| 更新ランプ | 赤 | 点滅 | センターと通信中です。 |
| 赤 | 点灯 | 本商品とセンター間で通信準備中です。 | |
| 橙 | 点灯 | ||
| - | 消灯 | 通信ができる状態です。 | |
| ネットランプ | 緑 | 点灯 | インターネット接続ができる状態です。 |
| 赤 | 点灯 | インターネット接続ができない状態です。（アドレス未取得） | |
| - | 消灯 | ネットサービスのご契約がされていません。または手続き中です。 | |
| 電話ランプ | 緑 | 点灯 | auひかり電話サービスが利用できます。 |
| 赤 | 点灯 | auひかり電話サービスが利用できません。 | |
| - | 消灯 | auひかり電話サービスのご契約がされていません。または手続き中です。 | |
| 無線ランプ | 緑 | 点灯 | 無線LAN機能が利用できます。 |
| 点滅 | 無線LANでデータ送受信中です。 | ||
| − | 消灯 | 無線LAN機能が利用できません。 | |
| 電源ランプ | 緑 | 点灯 | 電源が入っています。 |
| 点滅 | 「らくらく無線スタート」で設定しているとき。 ※省エネモード起動中にも緑点滅します。 |
||
| 橙 | 点滅 | ||
| 点灯 | USBポートに接続したデバイスにデータを書き込んでいるとき。 または「らくらく無線スタート」の設定が完了したとき。※1 |
||
| 赤 | 点灯 | 「らくらく無線スタート」の設定が失敗したとき。 | |
| 点滅 | WPS 機能での設定に失敗したとき。（約10秒間点滅します） | ||
| 緑 橙 |
点滅 | WPS機能での設定をしているとき。 | |
| − | 消灯 | 電源が切れています。 | |
| USBポート | − | USBデバイスを接続するためのポートです。 | |
注意
- 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、電源ランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

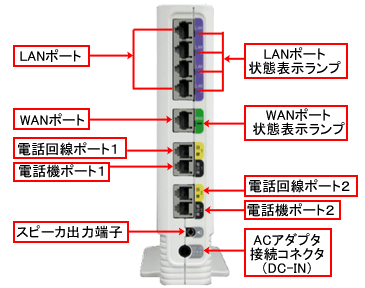

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| LANポート | LAN | LANケーブルを使用してLAN上の機器（パソコンなど）と接続するためのポートです。 ４ポート（1000BASE-T/100BASE-TX/10BASE-T） |
|
| WANポート | WAN | LANケーブル（添付品）を使用してONU/VDSLモデムに接続するためのポートです。（1000BASE-T/100BASE-TX/10BASE-T） | |
| 電話回線ポート１ | 回線１ | 電話機コード（添付品）を使用して電話回線用フィルタに接続するためのポートです。 | |
| 電話機ポート１ | 電話機１ | 電話機コードを使用して電話機に接続するためのポートです。 | |
| 電話回線ポート２ | 回線２ | 電話機コードを使用して電話回線用フィルタに接続するためのポートです。 ※2008年10月時点では使用できません。 |
|
| 電話機ポート２ | 電話機２ | 電話機コードを使用して電話機に接続するためのポートです。 ※2008年10月時点では使用できません。 |
|
| スピーカ出力端子 | - | 外部スピーカを接続するための端子です。 ※2008年10月時点では使用できません。 |
|
| ACアダプタ 接続コネクタ |
DC-IN | BL190HW用ACアダプタを接続します。 | |
| LANポート 状態表示ランプ |
緑 | 点灯 | LAN上の機器（パソコンなど）とのリンクが確立しています。 |
| 点滅 | データの送受信中です。 | ||
| − | 消灯 | LAN上の機器（パソコンなど）とのリンクが確立していません。 | |
| WANポート 状態表示ランプ |
緑 | 点灯 | WAN側とのリンクが確立しています。 |
| 点滅 | データ送受信中です。 | ||
| − | 消灯 | WAN側とのリンクが確立していません。 | |

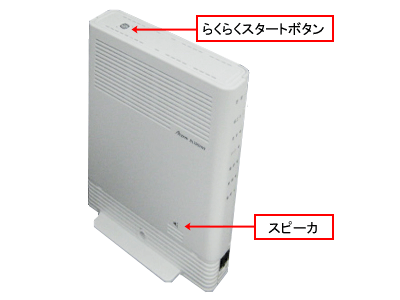

上面／側面
| 名称 | 表示 | 説明 |
|---|---|---|
| らくらくスタートボタン |
− | 「らくらく無線スタート」での設定に使用します。 |
| スピーカ | - | 将来的な機能拡張用スピーカです。 |
