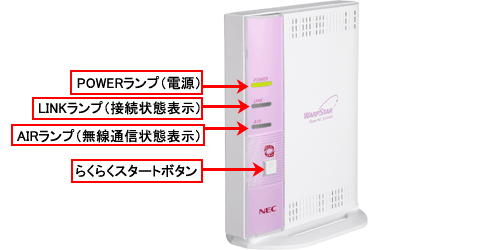

前面・底面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき または、らくらく無線スタートの設定が完了したとき |
|
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 赤 | 点灯 | らくらく無線スタートの設定が失敗したとき | |
| 点滅 | 初期化準備状態のとき | ||
| − | 消灯 | 電源が入っていないとき | |
| LINKランプ （接続状態表示） |
緑 | 点灯 | 2.4GHｚモードで無線アクセスポイント（親機） とのリンクが確立しているとき※1 |
| 橙 | 点灯 | 5GHｚモードで無線アクセスポイント（親機） とのリンクが確立しているとき※2 |
|
| − | 消灯 | 無線アクセスポイント（親機） とのリンクが確立されていないとき |
|
| AIRランプ （無線通信状態表示） |
緑 | 点滅 | 無線LANでデータ送受信しているとき |
| 赤 | 点滅 | WL300NEのDHCPサーバが動作しているとき | |
| − | 消灯 | 無線LANデータ送受信がないとき | |
| らくらくスタートボタン | − | らくらく無線スタートで設定するときに使用します。 クイック設定Webで設定を行う際、DHCPサーバ機能を動作させるときに使用します。 |
|
注意
- 2.4GHｚモードは、IEEE802.11g+b（＋11n）モードです
- 5GHｚモードは、IEEE802.11a（＋11n）モードです

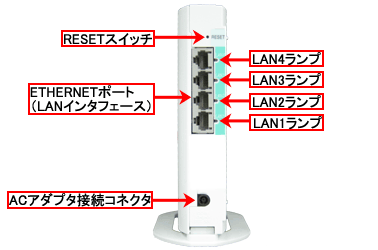

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| RESETスイッチ | − | 初期化するときに使用します。 | |
| ETHERNETポート （LANインタフェース） |
LAN1 〜 LAN4 |
パソコンまたはゲーム機などと接続します。 | |
| ACアダプタ接続コネクタ | − | WL300NE用ACアダプタを接続します | |
| LAN4ランプ | 緑 | 点灯 | LAN4ポートのリンクが確立しているとき |
| 点滅 | LAN4ポートがデータ送受信しているとき | ||
| − | 消灯 | LAN4ポートのリンクが確立していないとき | |
| LAN3ランプ | 緑 | 点灯 | LAN3ポートのリンクが確立しているとき |
| 点滅 | LAN3ポートがデータ送受信しているとき | ||
| − | 消灯 | LAN3ポートのリンクが確立していないとき | |
| LAN2ランプ | 緑 | 点灯 | LAN2ポートのリンクが確立しているとき |
| 点滅 | LAN2ポートがデータ送受信しているとき | ||
| − | 消灯 | LAN2ポートのリンクが確立していないとき | |
| LAN1ランプ | 緑 | 点灯 | LAN1ポートのリンクが確立しているとき |
| 点滅 | LAN1ポートがデータ送受信しているとき | ||
| − | 消灯 | LAN1ポートのリンクが確立していないとき | |
