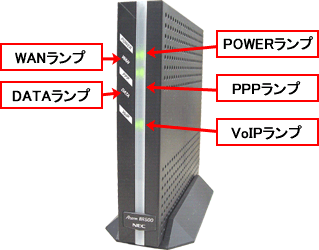

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ | 緑 | 点灯 | 電源が投入されています。 |
| − | 消灯 | 電源が切れています。 | |
| WANランプ | 緑 | 点灯 | ブロードバンドモデムとリンクが確立しています。 |
| 点滅 | ブロードバンドモデムとデータ送受信中です。 | ||
| − | 消灯 | ブロードバンドモデムとリンクが確立していません。 | |
| PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 |
| 遅い 点滅 |
PPPの認証が失敗しました。(約1秒間隔) | ||
| 速い 点滅 |
相手先から応答がありません。 | ||
| − | 消灯 | PPPのリンクが確立していません。 | |
| DATAランプ | 緑 | 点灯 | PCポートでデータの送受信をしています。 |
| − | 消灯 | PCポートでデータの送受信をしていません。 | |
| VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 |
| 点滅 | IP電話を使用中です。(約0.5秒間隔) | ||
| 赤 | 点灯 | IP電話を使用できません。 | |
| 橙 | 点灯 | 「情報」- 「電話の状態と状態の変更」で［IP電話利用停止］が設定されています。 ※(PF)以外 |
|
| 点滅 | 加入電話(NTT等)で電話を使用中です。 (約0.5秒間隔) |
||
| 緑 橙 |
点滅 | IP電話で加入電話の相手と通話中です。 ※(C)のみ |
|
| − | 消灯 | IP電話が設定されていません。 | |

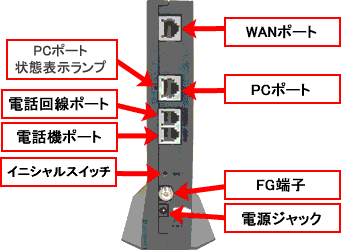

背面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| WANポート | WAN | ETHERNETケーブルを使用してADSLモデムまたはブロードバンドモデムに接続するためのポートです。 | |
| PCポート | PC | ETHERNETケーブル（添付品）を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
|
| 電話回線ポート | 電話 回線 |
電話回線ケーブル（添付品）を使用してスプリッタのPHONEポートまたは電話回線用モジュラージャックに接続するためのポートです。 | |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 | |
| イニシャルスイッチ | INIT | Atermを初期設定（工場出荷時設定）に戻すときに利用するスイッチです。 | |
| FG端子 | FG | アース線を接続するための端子です。 (ネジ径は4.0mm) |
|
| 電源ジャック | DC IN | 電源コードを接続します。 | |
| PCポート 状態表示ランプ |
緑 | 点灯 | パソコンとリンクが確立しています。 |
| 点滅 | パソコンとデータの送受信をしています。 | ||
| − | 消灯 | パソコンとリンクが確立していません。 | |
