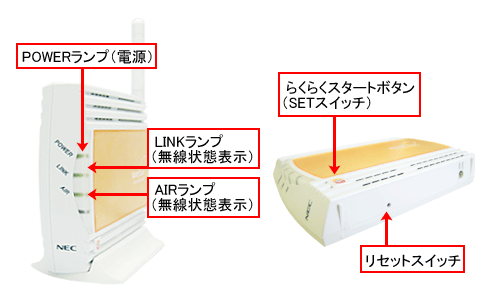

前面・底面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定しているとき | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき らくらく無線スタートの設定が完了したとき |
|
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 赤 | 点灯 | らくらく無線スタートの設定が失敗したとき | |
| 点滅 | 初期化準備状態のとき | ||
| − | 消灯 | 電源が入っていないとき | |
| LINKランプ （無線状態表示） |
緑 | 点灯 | IEEE802.11g+bモード、IEEE802.11bモードに設定しているとき |
| 橙 | 点灯 | IEEE802.11aモードに設定しているとき | |
| AIRランプ （無線状態表示） |
緑 | 点滅 | 無線LANデータ送受信中 |
| 赤 | 点灯 | IEEE802.11aモードで52、56、60、64ch（W53）を設定した場合 または設定されている状態で電源を入れた場合に、 干渉する電波（レーダー波）がないか検出しているとき |
|
| − | 消灯 | 無線LANデータ送受信がないとき | |
| リセットスイッチ （RESET） |
初期化するときに使用します | ||
| らくらくスタートボタン | らくらく無線スタートで設定するときに使用します | ||

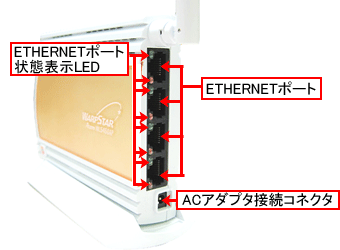

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| ETHERNETポート | PC1 〜 PC4 |
ブロードバンドモデム／回線終端装置またはパソコン／ゲーム機などと 接続します。 | |
| ACアダプタ 接続コネクタ |
DC-IN | 添付のAC アダプタを接続します。 | |
| ETHERNETポート 状態表示LED |
緑 | 点灯 | ブロードバンドモデム／回線終端装置またはパソコン／ゲー ム機などが接続され、100Mbpsでリンクが確立しているとき |
| 点滅 | ブロードバンドモデム／回線終端装置またはパソコン／ゲー ム機などと100Mbpsでデータ送受信中 | ||
| 赤 | 点灯 | ブロードバンドモデム／回線終端装置またはパソコン／ゲー ム機などが接続され、10Mbpsでリンクが確立しているとき | |
| 点滅 | ブロードバンドモデム／回線終端装置またはパソコン／ゲー ム機などと10Mbpsでデータ送受信中 | ||
