各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

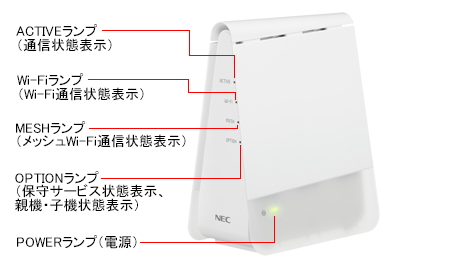

前面・側面

前面・側面

親機としてご使用になる場合

名称 表示(色) 説明
ACTIVEランプ
(通信状態表示)
点灯 PPPoEルータモードの場合にPPPリンクが確立しWAN側にIPアドレスが設定されているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき
速い
点滅
PPPoEルータモードの場合に相手からの応答を確認しているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき
遅い
点滅
PPPoEルータモードの場合にPPP認証を再確認しているとき(1秒間隔)
点灯 ブリッジモードのとき
点灯 回線自動判定時に異常を検知してインターネット通信できないとき
遅い
点滅
IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき
- 消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき
Wi-Fiランプ
(Wi-Fi通信
状態表示)
点灯 2.4GHz帯または5GHz帯で通信可能なとき
速い
点滅
2.4GHz帯または5GHz帯でデータ送受信しているとき
点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
- 消灯 Wi-Fiを使用していないとき
MESHランプ
(メッシュWi-Fi
通信状態表示)
点灯 メッシュ親機として起動しているとき
点滅 メッシュWi-Fi未設定もしくは設定中のとき
- 消灯 メッシュWi-Fiを使用していないとき
OPTIONランプ
(保守サービス
状態表示)
点滅
 ※2
ブリッジモードで強制DHCPサーバ機能が動作しているとき
点滅 ボタンでファームウェアをバージョンアップしているとき
点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
点灯 遠隔サポートが起動中のとき
点滅 遠隔サポート許諾確認中のとき
- 消灯 ブリッジモードで強制DHCPサーバ機能が動作していないとき
遠隔サポートが起動していないとき
POWERランプ
(電源)
点灯 電源が入っているとき
点滅 WPSでWi-Fi設定をしているとき
点灯
 ※1
ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
点灯 WPSでWi-Fi設定に失敗したとき
点滅 RESETスイッチによる初期化が完了したとき
- 消灯 電源が入っていないとき
  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。

中継機・子機としてご使用になる場合

名称 表示(色) 説明
ACTIVEランプ
(通信状態表示)
点灯 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき
点灯 親機とのリンクが5GHz帯のWi-Fiで確立しているとき
親機とのリンクが有線で確立しているとき
- 消灯 親機とのリンクが確立されていないとき
Wi-Fiランプ
(Wi-Fi通信
状態表示)
点灯 2.4GHz帯または5GHz帯の電波強度が「強」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「強」で、データ送受信しているとき
点灯 2.4GHz帯または5GHz帯の電波強度が「中」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「中」で、データ送受信しているとき
遅い点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
点灯 2.4GHz帯または5GHz帯の電波強度が「弱」で、通信可能なとき
点滅 2.4GHz帯または5GHz帯の電波強度が「弱」で、データ送受信しているとき
- 消灯 Wi-Fiの電波が届いていないとき
Wi-Fi接続設定がされていないとき
MESHランプ
(メッシュWi-Fi
通信状態表示)
点滅 メッシュWi-Fi未設定もしくは設定中のとき
点滅 メッシュ中継機として起動しているとき
- 消灯 メッシュWi-Fiを使用していないとき
OPTIONランプ
(保守サービス
状態表示)
点灯
 ※3
子機として動作しているとき(中継機能を停止しているとき)
点滅
 ※3
強制DHCPサーバ機能が動作しているとき
点灯 中継機として動作しているとき
点滅 ボタンでファームウェアをバージョンアップしているとき
点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
点滅 ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
- 消灯 中継機/子機で起動していないとき
POWERランプ
(電源)
点灯 電源が入っているとき
点滅 WPSでWi-Fi設定をしているとき
点灯
 ※4
ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
点灯 WPSでWi-Fi設定に失敗したとき
点滅 RESETスイッチによる初期化が完了したとき
- 消灯 電源が入っていないとき
  1. ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。
  2. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

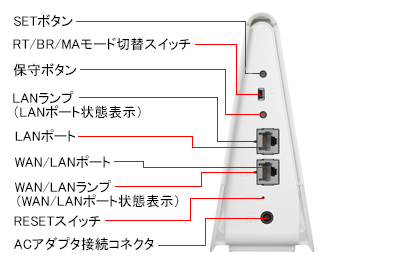

背面

背面

名称 表示 説明
SETボタンSET WPSでWi-Fi設定するときに使用します。
ブリッジモードでクイック設定Webを開くために、強制DHCPサーバを動作させるときに使用します。
ファームウェアをバージョンアップするときに使用します。
RT/BR/MA モード
切替スイッチ
MODE 作モードをメッシュ中継機またはメッシュ機能を利用しない中継機/子機モード(MA側)、ブリッジモード(BR側)またはルータモード(RT側)へ切り替えるときに使用します。
※ 工場出荷状態は、ルータモード(RT側)です。
保守ボタン 保守 保守用のボタン。通常動作中は使用しません。
動作モードを、メッシュ機能を利用しない中継機/子機へ切り替えるときに使用します。
ファームウェアをバージョンアップするときに使用します。
LANランプ
(LANポート
状態表示)
点灯 LANポートのリンクが確立しているとき
点滅 LANポートがデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき
LANポート LAN LANケーブルを使用して、パソコンまたはゲーム機などと接続するためのポートです。使用するLANケーブルは、カテゴリ5e以上をご使用ください。
WAN/
LANポート
WAN/LAN 添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。 RT/BR/MA切替スイッチが「BR」、「MA」側のときは、LANポートとして使用することができます。使用するLANケーブルは、カテゴリ5e以上をご使用ください。
WAN/LANランプ
(WAN/LANポート
状態表示)
点灯 WAN/LANポートのリンクが確立しているとき
点滅 WAN/LANポートがデータ送受信しているとき
消灯 WAN/LANポートのリンクが確立していないとき
ACアダプタ
接続コネクタ
- GX621A1(KM)用ACアダプタを接続します。
