前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき または、らくらく無線スタートの設定が完了したとき |
|
| 点滅 | らくらく無線スタートで設定をしているとき | ||
| 赤 | 点灯 | らくらく無線スタートで設定が失敗したとき | |
| 点滅 | 初期化準備状態のとき | ||
| − | 消灯 | 電源が入っていないとき | |
| ACTIVEランプ （通信状態表示） |
橙 | 点灯 | 動作モードが無線LANアクセスポイントモードのとき |
| 点滅 | IPアドレスの競合検出したとき | ||
| − | 消灯 | WAN側にIPアドレスが設定されていないとき | |
| AIRランプ （無線通信状態表示） |
緑 | 点灯 | 2.4GHｚモードで通信可能なとき※1 |
| 速い 点滅 |
2.4GHｚモードでデータ送受信しているとき※1 | ||
| 橙 | 点灯 | 5GHｚモードで通信可能なとき※2 | |
| 速い 点滅 |
5GHｚモードでデータ送受信しているとき※2 | ||
| 赤 | 点滅 | レーダー波をサーチしているとき | |
| − | 消灯 | 無線LANを使用しないとき | |
| らくらくスタートボタン | − | らくらく無線スタートで設定するときに使用します。 | |
注意
- 2.4GHｚモードは、IEEE802.11g+b（＋11n）モードです
- 5GHｚモードは、IEEE802.11a（＋11n）モードです

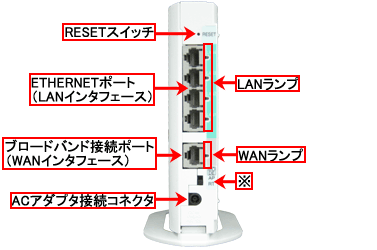

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| RESETスイッチ | − | 初期化するときに使用します。 | |
| ETHERNETポート （LANインタフェース） |
LAN1 〜 LAN4 |
パソコンまたはゲーム機などと接続します。 | |
ブロードバンド接続ポート |
WAN | ブロードバンドモデム／回線終端装置との接続に 使用します。 |
|
| ACアダプタ接続コネクタ | − | ACアダプタを接続します。 | |
| LANランプ | 緑 | 点灯 | ETHERNETポートのリンクが確立しているとき |
| 点滅 | ETHERNETポートがデータ送受信しているとき | ||
| − | 消灯 | ETHERNETポートのリンクが確立していないとき | |
| WANランプ | 緑 | 点灯 | WANポートのリンクが確立しているとき |
| 点滅 | WANポートがデータ送受信しているとき | ||
| − | 消灯 | WANポートのリンクが確立していないとき | |
| ※ | − | 通常は使用しません。「AP」側のままご使用ください。 | |
