各部名称

表面

ht100ln・前面

名称 表示・状態 説明
センターランプ
（動作状態表示）		 ブルー 点灯 LTEの信号強度が「強」のとき
点滅 起動しているとき（電源を入れて使えるようになるまで）
グリーン 点灯 LTEの信号強度が「弱」のとき
オレンジ 点滅 子機からWi-Fi接続要求があったとき
レッド 点灯 PINロック中／PUKロック中／PIN未認証の状態のとき
nanoSIMカード未挿入または認識していない状態のとき
- 消灯 インターネット接続ができないとき（LTEの信号強度が「圏外」のとき）
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi設定しているとき
橙 点灯※1 ファームウェアを更新しているとき
WPSでWi-Fi設定が完了したとき
赤 点灯 WPSでWi-Fi設定に失敗したとき
点滅 初期化準備状態
WPSでWi-Fi設定に失敗したとき
- 消灯 電源が入っていないとき
状態表示ランプ点灯設定を「全消灯」に設定しているとき ※2
Wi-Fiランプ
（Wi-Fi通信状態表示）		 緑 点灯 2.4GHz帯で通信可能なとき
橙 点灯 5GHz帯で通信可能なとき
赤 点滅 5GHz帯でW56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 Wi-Fiを使用していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき　※2
  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. 状態表示ランプ点灯設定によって消灯しているランプは、WPSボタンをランプが点灯するまで短押しすると一時的に（約3分間）、点灯状態にできます。また、起動時やファームウェア更新時、ランプによる状態確認が必要な操作を行ったときには、一時的に点灯や点滅をします。

裏面

ht100ln・前面

名称 説明
RESETスイッチ 初期化するときに使用します。
MAINTENANCEポート メンテナンス用です。使用できません。

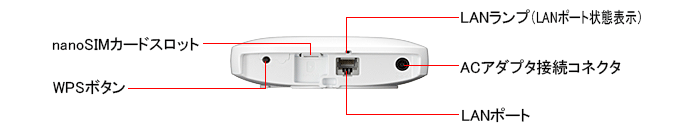

側面（コネクタ部）

ht100ln・側面

名称 表示・状態 説明
nanoSIMカードスロット - nanoSIMカードを挿入します。
WPSボタン
 - WPSでWi-Fi設定するときに使用します。
LANランプ
（LANポート状態表示）		 緑 点灯 LANポートのリンクが確立しているとき
点滅 LANポートでデータ送受信しているとき
- 消灯 LANポートのリンクが確立していないとき
ACアダプタ接続コネクタ - HT100LN用ACアダプタを接続します。
LANポート - パソコンまたはゲーム機などと接続します。
