前面
| 名称 | 表示（色） | 説明 | ||
|---|---|---|---|---|
| POWER ランプ （電源） |
通常運用状態 | 緑 | 点灯 | 電源が入っているとき |
| 点滅 | 起動中 | |||
| 遅い 点滅 |
自動消灯中/ウェイティング中 | |||
| 橙 | 点灯 | 充電中 |
||
| ファームウェアをバージョンアップしているとき | ||||
| 点滅 | スマートフォンへ給電中（電源OFF/休止状態のみ） | |||
| 赤 | 点灯 | シャットダウン中（電源OFFにしているとき） | ||
| 電池残量がほとんどない状態で電源ボタンを押したとき ※電池残量が0％に近い場合電源ボタンを押している間、赤点灯しています。充電してください。 |
||||
| 点滅 | 初期化準備状態 | |||
| - | 消灯 | 電源が入っていないとき、または休止状態のとき | ||
| 無線設定動作中 | 緑 橙 |
点滅 | WPSで設定しているとき | |
| 緑 | 点滅 | らくらく無線スタートで設定をしているとき | ||
| 橙 | 点灯 | らくらく無線スタートで設定が完了したとき | ||
| WPSで無線設定が完了したとき | ||||
| 点滅 | らくらく無線スタートで設定をしているとき | |||
| 赤 | 点灯 | らくらく無線スタートで設定に失敗したとき（10秒間） | ||
| 点滅 | WPSで設定に失敗したとき | |||

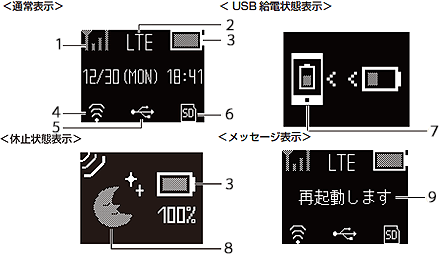

ディスプレイ
| 名称 | 表示・状態 | 説明 | |
|---|---|---|---|
| １.電波受信 レベル |
 |
点灯 | LTE/3G/公衆無線LANの信号の強度を4段階で表示 |
 |
点灯 | LTE/3Gでインターネット接続ができないとき | |
| １.接続状態 |  |
点灯 | 有線LANでインターネットに接続するとき |
２.接続状態 |
 |
点灯 | LTEでインターネットに接続しているとき |
| 点滅 | LTEでインターネットに接続処理中 | ||
 |
点灯 | 3Gでインターネットに接続しているとき | |
| 点滅 | 3Gでインターネットに接続処理中 | ||
 |
点灯 | 公衆無線LANでインターネットに接続しているとき | |
| 点滅 | 公衆無線LANでインターネットに接続処理中 | ||
 |
点灯 | 無線LANアクセスポイントモードのとき | |
 |
点灯 | PPPoEルータモードのとき | |
| ３.電池状態 |  |
点灯 | 電池残量を6段階で表示 |
 |
点灯 | 充電中 | |
| ４.無線LAN の状態 |
 |
点灯 | 無線LANがオンのとき |
| 消灯 | 無線LANがオフのとき | ||
| ５.有線接続 の状態 |
 |
点灯 | USBでインターネットに接続しているとき |
 |
点灯 | 有線LANでインターネットに接続しているとき | |
| ６.mircoSD カード の状態 |
 |
点灯 | microSDカードが利用可能なとき |
| 点滅 | microSDカードにアクセス中 |
||
| 消灯 | microSDカード装着エラーもしくは未挿入のとき | ||
| ７.USB給電 表示 |
 |
アニメー ション |
スマートフォン側に給電しているとき |
| ８.休止状態 表示 |
 |
点灯 | 休止状態中 |
 |
アニメー ション |
リモート起動が設定されているとき | |
| ９.メッセージ | - | メッセージを表示します。 | |

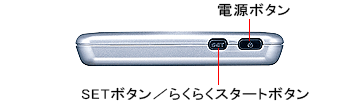

側面
| 名称 | 表示 | 説明 |
|---|---|---|
| 電源ボタン |  |
電源のON/OFFを行います。 |
| 自動消灯、ウェイティングまたは休止状態から電源ON（LED通常点灯）にするときに使用します。 | ||
| SETボタン/ らくらくスタートボタン |
SET | らくらく無線スタートで設定するときに使用します。 |
| WPSを設定するときに使用します。 | ||
| ファームウェアの更新をするときに使用します。 | ||
| 自動消灯、ウェイティングから電源ON（LED通常点灯）にするときに使用します。 | ||
| 電池残量の確認をするときに使用します。 |
| 名称 | 表示 | 説明 |
|---|---|---|
| USBポート |  |
ACアダプタを接続して充電するときに使用します。 またパソコンをUSB通信ケーブル（白）で接続してLTE/3Gで通信するときに使用します。 USB給電ケーブル（黒）でモバイル端末と接続することで、モバイル端末へ電源供給することが可能です。 |
| RESET スイッチ |
RESET | 初期化するときに使用します。 |
| クレードル ポート |
- | クレードルに接続するときに使用します。 |

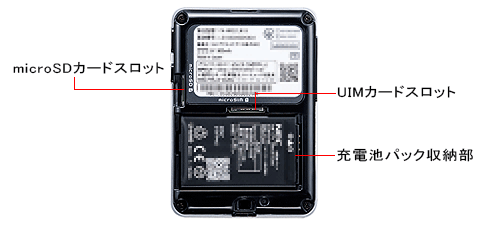

背面
※充電池カバーを取り外した状態
| 名称 | 表示 | 説明 |
|---|---|---|
| UIMカードスロット | microSIM | UIMカード（microSIM）を挿入します。 |
| 充電池パック収納部 | - | 充電池パックを取り付けます。 |
| microSDカードスロット | microSD | microSDカードの挿入に使用します。 |
