各部名称

前面

mr51fn・前面

名称 説明
ディスプレイ ※1 本商品の状態や通知情報などが表示されます。また、本商品の情報を確認したり主要な設定を行うことができます。
（電源・決定）ボタン 電源のON/OFFを行います。
ディスプレイを消灯／点灯するときに使用します。
休止状態に移行したり、復帰するときに使用します。
選択したメニュー／項目を確定し、次の画面に進みます。
（△）ボタン 上に表示されるメニュー／項目に移動します。
（▽）ボタン 下に表示されるメニュー／項目に移動します。
  1. 操作が一定時間（約120秒）なかったときは、ディスプレイが消灯します。再度ディスプレイを表示させるには、電源ボタンを短押ししてください。（消灯しないように設定することはできません）

ディスプレイ

mr51fn・ディスプレイ

名称 表示・状態 説明
1.電波受信レベル 電波受信レベル 点灯 モバイルネットワーク回線の信号の強度を4段階で表示
電波受信レベル 点灯 圏外のとき
  消灯 5G/4G/3G機能がオフ※1のとき
2.ネットワーク回線 － 点灯 接続しているモバイルネットワーク回線の事業者名を表示

3.通信方式

接続状態 点灯 5Gで接続しているとき 通信時は

送信時（緑色）

受信時（赤色）
表示
接続状態 点灯 4Gで接続しているとき
接続状態 点灯 3Gで接続しているとき
接続状態 点灯 ブリッジモードを設定しているとき
接続状態 点灯 ECOモードを設定しているとき
4.国際ローミング状態 国際ローミング状態 ※2 点灯 国際ローミングが設定されている、かつ、海外のモバイルネットワークに接続中のとき
5.公衆無線LAN状態 公衆無線LAN状態 点灯 公衆無線LANに接続時の電波受信レベルを4段階で表示
  消灯 公衆無線LANに接続していないとき（圏外、無効時を含む）
6.お知らせ受信状態 お知らせ受信状態 点灯 お知らせが存在しているとき
  消灯 お知らせが存在していないとき、またはすべて既読しているとき
7.有線接続の状態 有線接続の状態 点灯 USBで接続しているとき ※3
有線接続の状態 点灯 クレードルを利用してLANケーブルで接続しているとき
8.Wi-Fiの状態 Wi-Fiの状態 点灯 2.4GHz帯で接続しているとき （右下の数字は接続台数）
Wi-Fiの状態 点灯 5GHz帯（屋外）で接続しているとき （右下の数字は接続台数）
Wi-Fiの状態 点灯 5GHz帯（屋内）で接続しているとき （右下の数字は接続台数）
Wi-Fiの状態 点灯 Wi-Fi 周波数が2.4G/5GHz 帯同時（屋外）で接続しているとき （右下の数字は接続台数）
Wi-Fiの状態 点灯 Wi-Fi 周波数が2.4G/5GHz 帯同時（屋内）で接続しているとき （右下の数字は接続台数）
9.電池状態 電池状態 点灯 電池残量を6段階で表示
電池状態 点灯 充電中
電池状態 点灯 据え置き電池保護機能が有効に設定されているとき
  1. ユーザ設定やデータ通信量管理機能などで通信機能が停止されているとき
  2. 国際ローミング使用時のみ
  3. クイック設定Webの「USB テザリング機能」が「OFF」の場合は表示されません

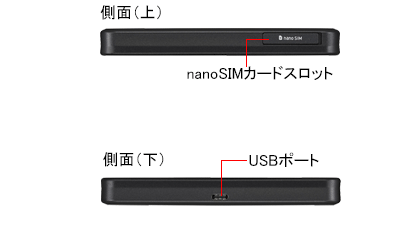

側面

mr51fn・側面

名称 説明
nanoSIM カードスロット nanoSIMカードを挿入します。
USBポート 指定のACアダプタおよびUSBケーブル、クレードルを接続するときに使用します。
