AtermWR4100N:仕様

こちらの製品は生産を終了しておりますAtermWR4100N

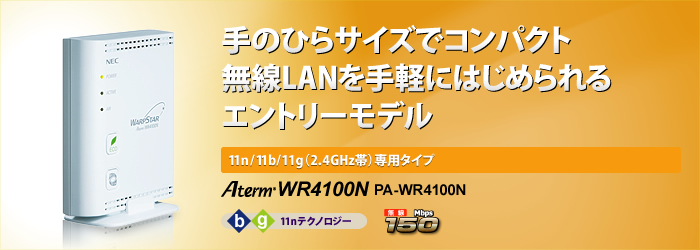

AtermWR4100N
らくらくネットスタート らくらく無線スタート WPS対応 ECO RoHS指令準拠

仕様

WAN
インタフェース
物理インタフェース 8ピンモジュラージャック(RJ-45)×1
インタフェース
100BASE-TX/10BASE-T(Auto MDI/MDI-X対応)×1
伝送速度 100Mbps/10Mbps
全二重/半二重 全二重/半二重 (自動判別)
LAN
インタフェース
物理インタフェース 8ピンモジュラージャック(RJ-45)×3
インタフェース 100BASE-TX/10BASE-T(Auto MDI/MDI-X対応)×3
伝送速度 100Mbps/10Mbps
全二重/半二重 全二重/半二重 (自動判別)
無線LAN
インタフェース
IEEE802.11b 周波数帯域
/チャネル
2.4GHz帯(2400〜2484MHz) / 1〜13ch
伝送方式 DS-SS(スペクトラム直接拡散)方式
伝送速度 ※1 11/5.5/2/1Mbps(自動フォールバック)
IEEE802.11g 周波数帯域
/チャネル
2.4GHz帯(2400〜2484MHz) / 1〜13ch
伝送方式 OFDM(直交周波数分割多重)方式 / 搬送波数 52
伝送速度※1 54/48/36/24/18/12/9/6Mbps (自動フォールバック)
11nテクノロジー使用時 周波数帯域
/チャネル
2.4GHz帯(2400〜2484MHz) / 1〜13ch
伝送方式 OFDM(直交周波数分割多重)方式 / 搬送波数 [HT20]56 [HT40]114
伝送速度※1 ※2 [HT20]65/58.5/52/38/26/19.5/13Mbps
[HT40]150/135/121.5/108/81/54/40.5/27/13.5Mbps
(自動フォールバック)
アンテナ 送信1×受信1(内蔵アンテナ)
セキュリティ
※3
SSID、WEP(152bit / 128bit / 64bit)、WPA-PSK(TKIP/AES)、WPA2-PSK(TKIP/AES)
ヒューマン
インタフェース
状態表示LED×3、ECOボタン ×1、らくらくスタートボタン ×1、RESETスイッチ ×1、ルータ/アクセスポイントモード切替スイッチ ×1
利用プロトコル TCP/IPプロトコル※4
外形寸法 約27(W)×85(D)×110(H)mm 突起部除く
質量 約0.2kg ACアダプタ除く
電源 AC100V±10%  50/60Hz ACアダプタ
消費電力 5.5W 最大
動作環境 温度0〜40℃ 湿度10〜90% 結露しないこと
  1. ※1 理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。
  2. ※2 HT40はデュアルチャネル通信有効時、HT20は無効時の速度です。ご利用環境によっては、HT40/HT20 モードが自動で切り替わるため、デュアルチャネルを使用するに設定しても、HT20 で接続される場合があります。
  3. ※3 11nテクノロジーは、WPA-PSK (AES)、WPA2-PSK (AES)のみの対応になります。Windows® 8、Windows® 7、Windows Vista®では、152bitWEPは利用できません。
  4. ※4 以下に記載しているOSを動作確認しています。
    Windows® 8
    Windows® 7
    Windows Vista®
    Windows® XP
    Mac OS X v10.8, v10.7, v10.6, v10.5, v10.4
    ただし、お客様の環境・機器によってはご使用になれない場合があります。

接続可能機器条件

本商品には、以下の条件を満たす機器を接続することができます。

  • ETHERNETポートを装備していること
  • TCP/IPプロトコルスタックに対応していること

なお、本商品の設定を行えるWWWブラウザは次のとおりです。(2012年10月現在)
記載のないブラウザおよびバージョンでは設定が行えない場合があります。

  • Windows® 8の場合
    • Internet Explorer 10.0
    • Firefox 15.0
    • Google Chrome 21.0
  • Windows® 7の場合
    • Internet Explorer 8.0
    • Firefox 3.6
  • Windows Vista®の場合
    • Internet Explorer 7.0
  • Windows®XPの場合
    • Internet Explorer 7.0(Windows® XP SP2/SP3の場合)
    • Internet Explorer 6.0 SP2(Windows® XP SP2の場合)
    • Firefox 2.0/3.0
    • Opera 9.0
  • Windows®2000 Professionalの場合
    • Internet Explorer 6.0 SP1
    • Firefox 2.0/3.0
    • Opera 9.0
  • Mac OS X v10.8の場合
    • Safari 6.0
    • Firefox® 16.0
    • Google Chrome 22.0
  • Mac OS X v10.7の場合
    • Safari 4.0/5.0
    • Firefox® 5.0/6.0
    • Google Chrome 13
  • Mac OS X v10.3/v10.4/v10.5の場合
    • Safari 3.1(v10.5 Leopard)
    • Safari 2.0(v10.4 Tigar)
    • Safari 1.3(v10.3 Panther)
    • Firefox 2.0/3.0
    • Opera 9.0
  • PSP「プレイステーション・ポータブル」本体のインターネットブラウザ
  • ニンテンドーDS ブラウザー
  • ※ Windows®は日本語版かつ32ビット(x86)版 のみに対応

Atermシリーズ対応無線LAN端末(子機)

下記の子機が利用できます。(2012年4月現在)

11nテクノロジー/11b/11gで通信可能な子機※1
AtermWL450NU-AG/WL130NC/WL300NC/WL300NC-G/WL300NU-G/WL300NU-AG/WL300NE-AG
11b/11gで通信可能な子機
AtermWL54AG/WL54AG-SD/WL54GC/WL54GU/WL54SC/WL54SE/WL54SU/WL54SC2/WL54SE2/WL54SU2/WL54TE/WL54TU
  1. ※1 11nは2.4GHzの対応です。5GHzには対応しておりません。

商品構成

AtermWR4100N

  • WR4100N
  • スタンド
  • ACアダプタ
  • ETHERNETケーブル(ストレート)
  • 取扱説明書(保証書含む)
  • つなぎかたガイド
  • CD-ROM

AtermWR4100NUSBスティックセット

  • WR4100N
  • WL300NU-G
  • スタンド
  • ACアダプタ
  • ETHERNETケーブル(ストレート)
  • USBフレキシブルケーブル
  • 取扱説明書(保証書含む)
  • つなぎかたガイド
  • CD-ROM
