ポートマッピング設定手順

  • 対象機種
    CR2500P、WM3800R、WM3600R、WM3500R、WM3450RN、WM3400RN、WM3300R、WR9500N、WR9300N、WR8750N、WR8700N、WR8600N、WR8500N、WR8400N、WR8370N、WR8300N、WR8200N、WR8175N、WR8170N、WR8160N、WR8150N、WR8100N、WR4500N、WR4100N
  • OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合がありますが、同様の手順で設定できます
  • 設定は、ブラウザで「クイック設定Web」を開いて行います。「クイック設定Web」の開き方がご不明な方は、Q&Aのクイック設定Webを起動したいをご覧ください。※リンク先でお使いの機種を選択していただきますと、手順が表示されます

    対象機種

対象機種

1.クイック設定Webを開き、「詳細設定」-「ポートマッピング設定」をクリックします。

手順1イメージ

クイック設定Web画面全体からみた設定位置

補足

  • 設定ができない環境でご使用の場合、「ポートマッピング設定」は表示されません。

補足

▲ページトップ

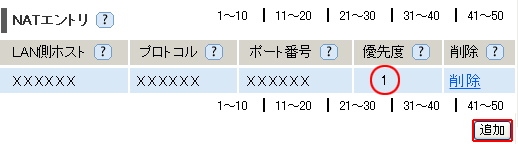

2.「NATエントリ」に登録済みの設定がある場合は、「優先度」の数字を覚えておきます。

「追加」をクリックします。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

3.「NATエントリ追加」に設定情報を入力し「設定」をクリックします。

設定画面イメージ

LAN側ホスト 開放する機器(パソコン、ゲーム機など)のIPアドレスを入力します。
プロトコル 開放するプロトコルを「TCP」、「UDP」、「ESP」、「その他」から選択します。
「その他」を選択した場合は、プロトコル番号を入力します。
ポート番号 プロトコルに「TCP」、「UDP」を選択した場合のみ設定できます。
「any」のチェックを外し※、開放するポート番号を入力します。連続するポート番号は80-81のように指定します。

※「any」にチェックがあると、すべてのポートが特定の機器に開放され、他の機器で通信ができなくなったり、セキュリティの低下につながります。

優先度 「1」から「50」までの数字を入力。数字が小さくなるほど優先度は高くなります。
登録済みの設定がある場合は、空いている数字を入力します。
(同じ番号での登録不可)

クイック設定Web画面全体からみた設定位置

補足

  • 同じポート番号に対して異なる設定した場合は、「優先度」の高い設定が動作します

補足

▲ページトップ

4. 設定内容が反映されると「設定内容を更新~」と表示されます。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

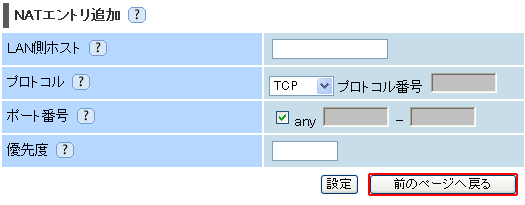

5.「前のページへ戻る」をクリックします。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

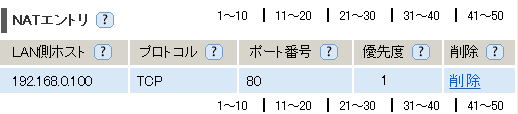

6.NATエントリに、設定情報が表示されます。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

補足

  • 設定値を間違えて登録した場合は、「削除」をクリックし、再度設定をやりなおしてください。修正はできません。
  • 複数の登録する場合は、手順2からの設定を繰り返します

補足

▲ページトップ

7.「保存」をクリックします。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

8. ポートを開放する機器に、以下の情報を設定をしてください。

設定項目  設定値   解 説
IPアドレス 192.168.0.100 手順3で入力したIPアドレスを設定
ネットマスク  255.255.255.0  Atermの設定値(初期値)
ゲートウェイ   192.168.0.1  AtermのIPアドレス(初期値)
プライマリDNS  192.168.0.1 AtermのIPアドレス(初期値)

※AtermのIPアドレスなどの設定値を変更している場合は、置きかえてください

各機器のIPアドレスの手動設定(DHCPを使わない)方法はメーカーにご相談ください。

▲ページトップ

うまく動作しない場合は・・・

  • 回線事業者提供の機器にルータ機能が動作している場合は、そちらに設定を行ってください。また、Atermのルータ機能が停止(ACTIVEランプ橙点灯の状態)になるように設定をやり直してください。設定方法は初期化方法と初期化後の設定手順をご参照ください。
  • プライベートIPアドレスを割り当てる回線事業者の場合は、動作しない場合があります。回線事業者にお問合せください。

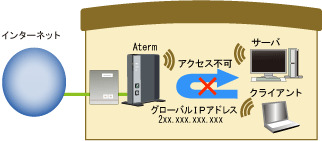

  • AtermのLAN側にWebサーバを設置し、同じLAN内に設置している別のパソコンからAtermのWAN側のIPアドレス(グローバルIPアドレス)に接続してもアクセスできません。一時的に別回線で接続するなどして動作確認してください。

設定が正しく反映されない場合は、
メールにてお問合せください。
