各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

前面・側面(表)

前面・側面(表)

名称 表示(色) 説明
POWERランプ
(電源)
点灯 電源が入っているとき
点滅 らくらく無線スタートで設定をしているとき
遅い
点滅
ECOモード起動中

点滅 WPSでWi-Fi設定中
点灯
※1
ファームウェアをバージョンアップしているとき
らくらく無線スタートの設定が完了したとき
WPSでWi-Fi設定が完了したとき
USBポートに接続したデバイスにデータを書き込んでいるとき
点滅 らくらく無線スタートで設定をしているとき
点灯 らくらく無線スタートで設定に失敗したとき
点滅 初期化準備状態のとき
WPSでWi-Fi設定が失敗したとき
消灯 電源が入っていないとき
ACTIVEランプ
(通信状態表示)
※2
点灯 IPv4インターネット接続できるとき
消灯 IPv4インターネット接続できないとき
2.4GHzランプ
(2.4GHzモード
Wi-Fi通信状態表示)
※2
点灯 2.4GHzモードで通信可能なとき
速い
点滅
2.4GHzでデータ送受信しているとき
消灯 Wi-Fiを使用していないとき
5GHzランプ
(5GHzモード
Wi-Fi通信状態表示)
※2
点灯 5GHzモードで通信可能なとき
速い
点滅
5GHzでデータ送受信しているとき
点滅 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波(レーダー波)がないか検出しているとき
消灯 Wi-Fiを使用していないとき
TVランプ
(TVモード
通信状態表示)
※2
点灯 TVモードを「使用する」に設定しているとき
TVモードを「自動」に設定して、TVモードに対応した機器とリンクが確立しているとき
点滅 5GHzモードでW53、W56を設定した場合、またはされている状態で電源を入れた場合に、干渉する電波(レーダー波)がないか検出しているとき
消灯 TVモードになっていないとき
ECOボタン ECOモードに設定するときに使用します。
らくらく
スタートボタン
らくらく無線スタートで設定するときに使用します。
WPSでWi-Fi設定するときに使用します。

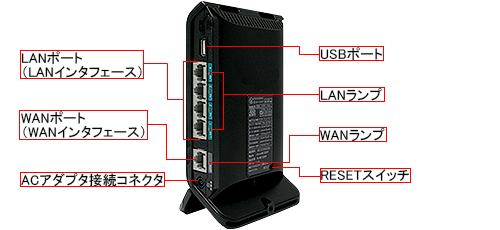

背面・側面(裏)

背面・側面(裏)

名称 表示 説明

LANポート
(LANインタフェース)

LAN1

LAN4

パソコンまたはゲーム機などと接続します。
WANポート
(WANインタフェース)
WAN ブロードバンドモデム/回線終端装置と接続します。
ACアダプタ接続コネクタ WG1810HP用ACアダプタを接続します。
USBポート USBデバイスを接続するためのポートです。
LANランプ※2 点灯 LANポートのリンクが確立しているとき
点滅 LANポートがデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき
WANランプ※2 点灯 WANポートのリンクが確立しているとき
点滅 WANポートがデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき
RESETスイッチ 初期化するときに使用します。

注意

  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

  2. ECOモード起動中は消灯します。
